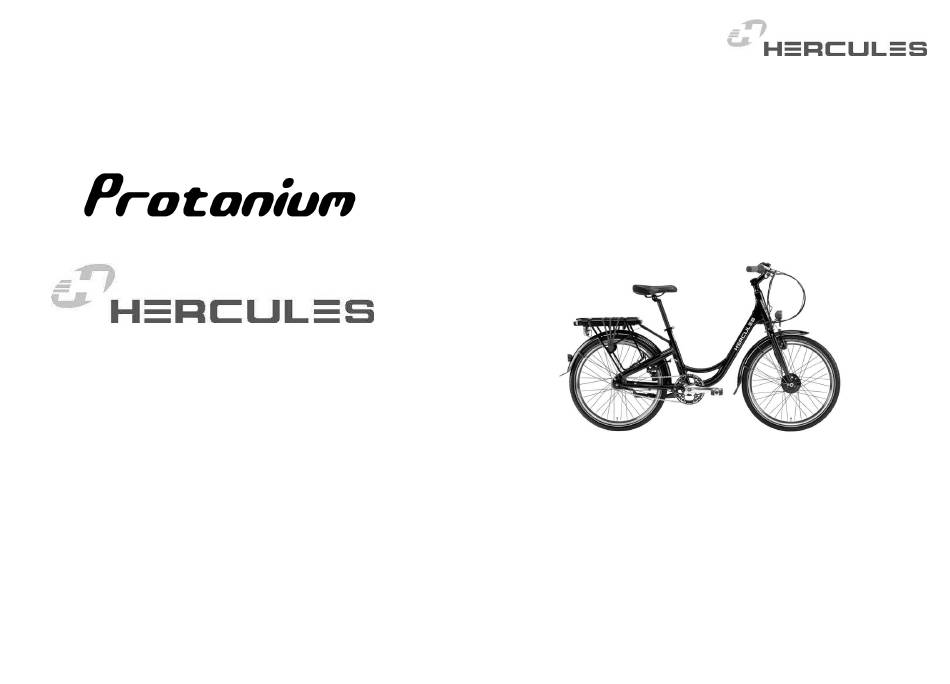

HANDBUCH
HERCULES Fahrräder
Accell Germany GmbH
Max-Planck-Strasse 4
D - 97526 Sennfeld
Tel.: +49 (0)9721 67516-0
Fax.: +49 (0)9721 67516-99
Mail: info@hercules-bikes.de
www.hercules-bikes.de
DEUTSCH
Betriebsanleitung
Elektro-Fahrräder
mit Protanium Antrieb
E-Compact 24"
(Modelljahr 2013)
Werbung
Verwandte Anleitungen für Hercules Protonium
Inhaltszusammenfassung für Hercules Protonium
- Seite 1 DEUTSCH Betriebsanleitung HANDBUCH Elektro-Fahrräder mit Protanium Antrieb E-Compact 24“ HERCULES Fahrräder Accell Germany GmbH Max-Planck-Strasse 4 D - 97526 Sennfeld Tel.: +49 (0)9721 67516-0 Fax.: +49 (0)9721 67516-99 Mail: info@hercules-bikes.de www.hercules-bikes.de (Modelljahr 2013)
- Seite 2 Einführung Technische Daten ……………………………... Lieferumfang…………………………………..Herzlichen Glückwunsch zum Kauf Ihres neuen Vor der ersten Fahrt……………………………. HERCULES Elektro-Fahrrades mit Protanium Antrieb. Vor jeder Fahrt………………………………….. Das Ladegerät………………………………….. Bitte lesen Sie diese Anleitung sorgfältig durch. Laden des Akku …………….………………..Sie enthält Informationen zur richtigen Pflege Ihres Tägliches Laden………………………………...
- Seite 3 Radweg gefahren werden. Er besteht keine Helm im Frontmotor. Pflicht. Wir empfehlen jedoch jedem Fahrer das Tragen eines Fahrradhelms. Hercules Pedelecs sind für die Nutzung im typischen Stadtrad-Betrieb auf öffentlichen Straßen und auf Radwegen ausgelegt. Abbildung: Beispiel Controller Das System ist gemäß des EU-Rechts ausgelegt, d.h.
- Seite 4 Hauptbestandteile des Protanium-Systems Technische Daten Front-Nabenmotor: Motor: Max. 250W, 24V, max Drehmoment 25,6 Nm mit integriertem Geschwindigkeitssensor Controller: 24 Volt Batterie Lithium CZ-7409N(A) - Modell-Nr. - Spannung 24V, 8,7Ah, 209 Wh Akku: - Ladedauer ca. 4 Stunden Gepäckträgerversion mit JLP-90A04 Ladegerät Super Slim Akku - Input...
- Seite 5 Lieferumfang Kompakt Pedelec mit Gepäckträger-Akku 1x Ladegerät 1x Akku 1 Satz Pedale 1 Satz Schlüssel 1x Betriebs- anleitung Protanium 1x Betriebs- anleitung Hercules...
- Seite 6 Bauteile für die Nutzung im öffentlichen Straßenverkehr Kontrollanzeige Akku voll geladen ordnungsgemäß funktionieren. leuchtet grün Eine Anleitung zur Prüfung dieser Begebenheiten Kontrollanzeige finden Sie auch in der mitgelieferten allgemeinen Akku oder Ladegerät defekt blinkt orange Bedienungsanleitung für Hercules Fahrräder.
- Seite 7 Laden des Akkus LCD-Anzeige am Akku Verwenden Sie das Ladegerät ausschließlich an An der Oberseite des Akku befindet sich ein kleines einer 110/220 Volt (länderspezifisch) Steckdose. LCD-Display, welches die wichtigsten Informationen Schalten Sie die Batterie am Hauptschalter aus über den momentanen Zustand des Akku anzeigt. Verbinden Sie das Netzkabel mit dem Ladegerät.
- Seite 8 Einsetzen des Akkus Akku-Wartung Beim Einsetzen des Akkus sind folgende Schritte zu Der Akku ist wartungsfrei und sollte häufig geladen beachten. werden. Die Akku-Leistung wird durch die Lagerung oder den Schritt 1: Der Akku muss von der Rückseite des Einsatz unter extremen Wetterbedingungen...
- Seite 9 Der Motor LCD Touch-Display Der eingesetzte Protanium-Motor ist ein bürstenloser Das Digitaldisplay ist mit Vorderrad-Nabenmotor mit interner Übersetzung. Er einer Touch-Oberfläche besitzt eine maximale Leistung von 250W und eine ausgestattet und wird daher Nenndauerleistung von 200W. nur durch leichte Berührung der Symbole bedient.
- Seite 10 Bedienung des Systems Schematisches Schaltbild für Kabelverbindungen 1) Aktivieren Sie das System über den Hauptschalter an der Unterseite des Akku 2) Das Display wird automatisch aktiviert. 3) Wählen Sie die gewünschte Fahrstufe am Display: Low = , Medium = oder Schaltbild für Kabelverbindungen High = gibt an, ob Sie...
- Seite 11 Störungsbehebung Error-Code Anzeige im Display bei Störungen Das Antriebs-System ist mit einem Meldeverfahren ausgestattet, bei dem das Display einen Error-Code anzeigt, um den Fehler schnell einzugrenzen und beheben zu können. Sollten Fehler nicht durch die oben aufgeführte Vorgehensweise zu beheben sein oder öfters auftreten, sollten umgehend...
- Seite 12 Es ist zu beachten, dass Die Gewährleistungszeiten beziehen sich auf folgende beim Beladen die Reflektoren und das Rücklicht nicht Akku- und Ladegerätmodelle: verdeckt werden. Akku: HERCULES E-COMPACT 24”: CZ-7409N(A) 24V, 8,7Ah, 209 Wh Umweltschutz Ladegerät: JLP-90A04 Gemäß den Umweltschutzregelungen, welche aus den Normen der EU hervorgehen, empfehlen wir Ihnen ein defektes Akkupaket Ihres Pedelec bei Ihrem Händler...
- Seite 13 Dies Ihr E-Bike benötigt regelmäßige Wartung in bestimmten beeinträchtigt erheblich das Bremsverhalten! Intervallen. Ihr Händler kann Sie hinsichtlich des optimalen Gebrauchs Ihres Fahrrades genau beraten und informieren. Ebenso unsere aktuelle allgemeine Hercules Bedienungsanleitung birgt wichtige Informationen zur Handhabung und Pflege.
- Seite 14 Temperaturbereiches von 0 ° C bis +40 ° C und einer Luftfeuchte von 45% - 85% ein Erklärung • Lagern Sie den Akku nicht außerhalb des Protanium und Hercules übernehmen keine Temperaturbereiches von -20 ° C bis +60 ° C um Verantwortung für etwaige Unfälle...
