DE_01_09.18_HERCULES BROSE_Marquardt_Inhalt.book Seite 50 Montag, 9. Oktober 2017 5:24 17

Fahrrad an Fahrer anpassen

6
6.1
6.1.1
VORSICHT
!

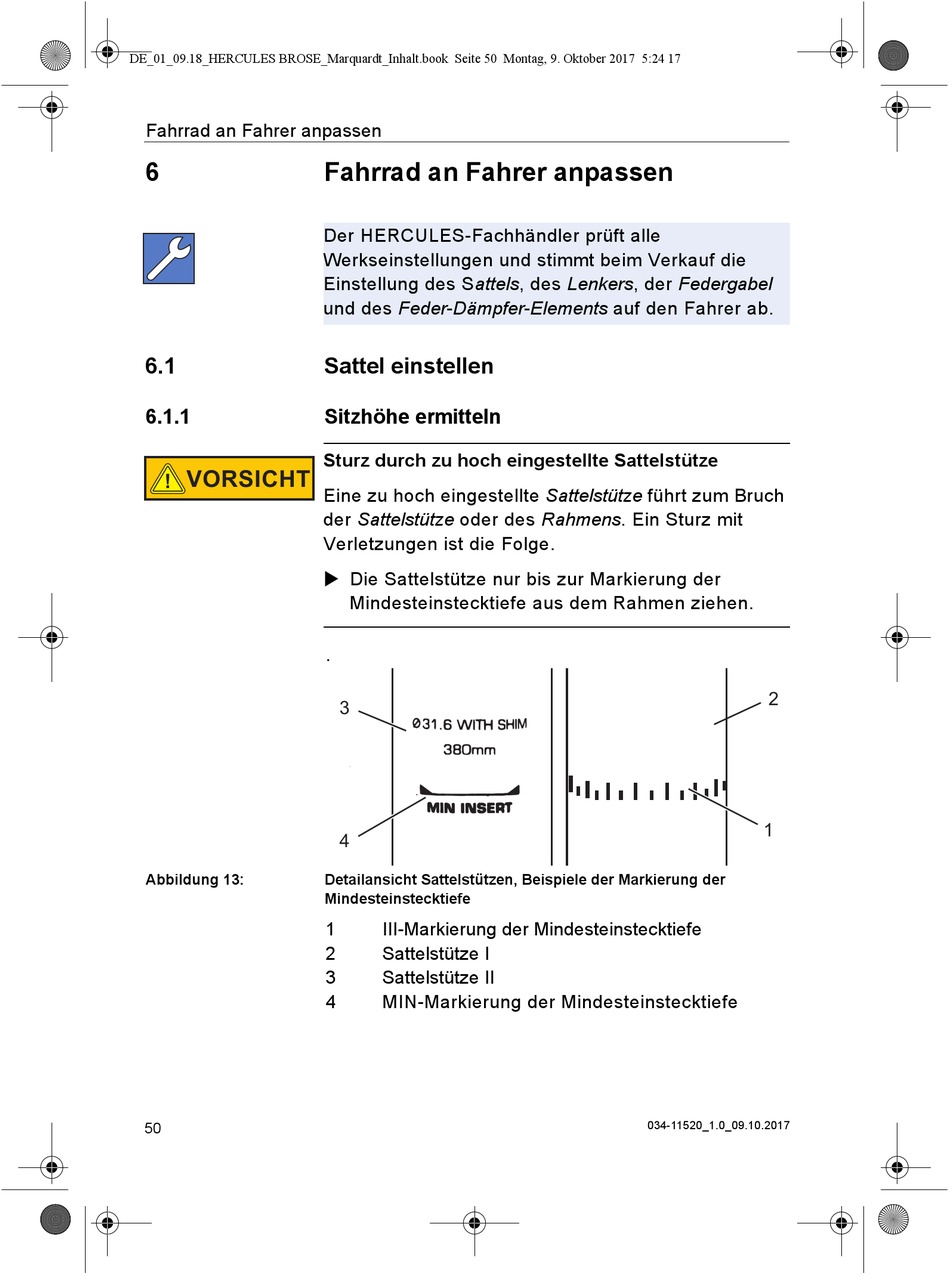

Abbildung 13:
50
Fahrrad an Fahrer anpassen
Der HERCULES-Fachhändler prüft alle
Werkseinstellungen und stimmt beim Verkauf die
Einstellung des Sattels, des Lenkers, der Federgabel
und des Feder-Dämpfer-Elements auf den Fahrer ab.

Sattel einstellen

Sitzhöhe ermitteln
Sturz durch zu hoch eingestellte Sattelstütze
Eine zu hoch eingestellte Sattelstütze führt zum Bruch
der Sattelstütze oder des Rahmens. Ein Sturz mit
Verletzungen ist die Folge.
 Die Sattelstütze nur bis zur Markierung der
Mindesteinstecktiefe aus dem Rahmen ziehen.
.
3
4
Detailansicht Sattelstützen, Beispiele der Markierung der
Mindesteinstecktiefe
1 III-Markierung der Mindesteinstecktiefe
2 Sattelstütze I
3 Sattelstütze II
4 MIN-Markierung der Mindesteinstecktiefe
2
1
034-11520_1.0_09.10.2017
