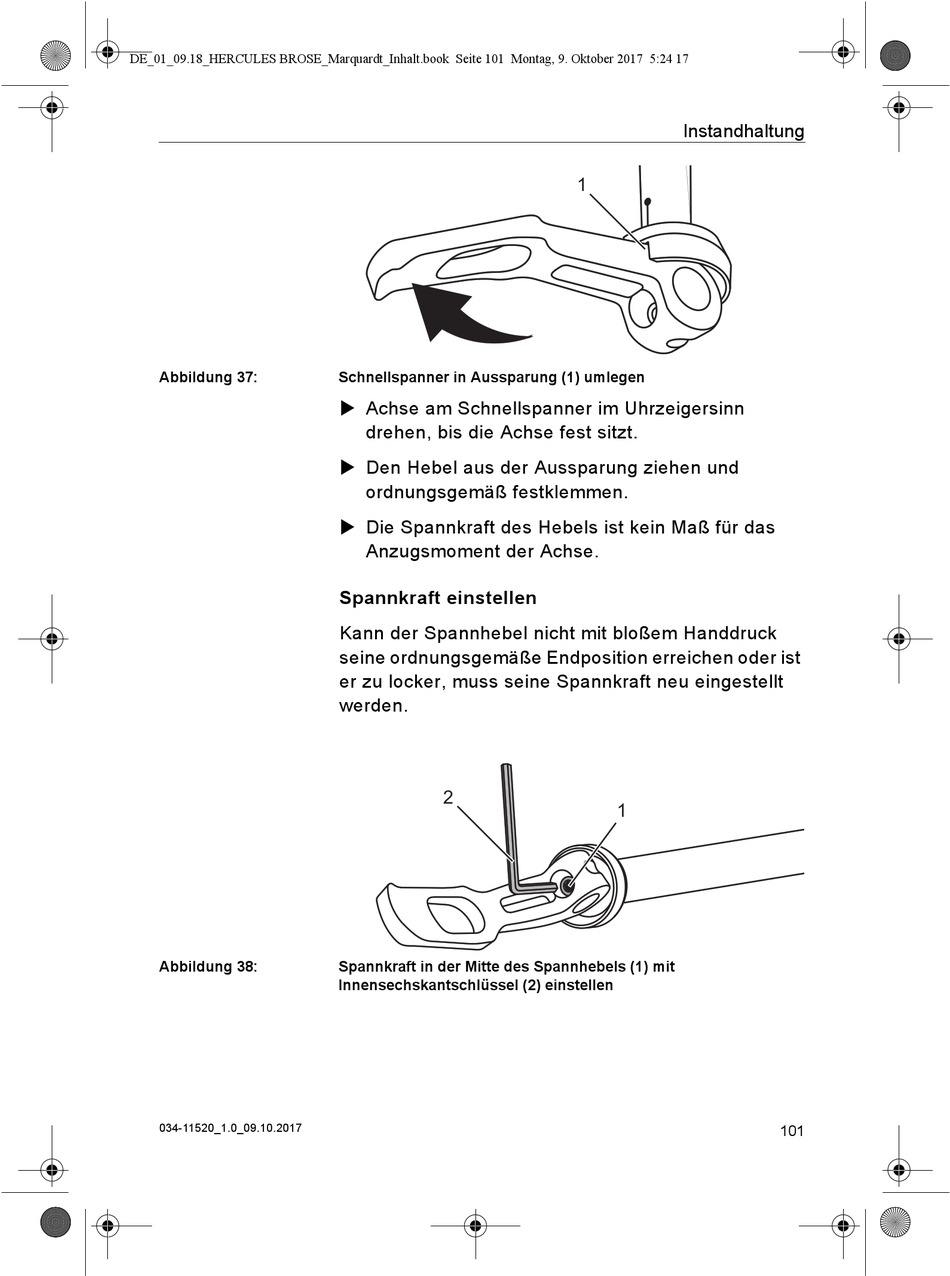

Abbildung 37:
Abbildung 38:
034-11520_1.0_09.10.2017

Schnellspanner in Aussparung (1) umlegen

 Achse am Schnellspanner im Uhrzeigersinn
drehen, bis die Achse fest sitzt.
 Den Hebel aus der Aussparung ziehen und
ordnungsgemäß festklemmen.
 Die Spannkraft des Hebels ist kein Maß für das
Anzugsmoment der Achse.
Spannkraft einstellen
Kann der Spannhebel nicht mit bloßem Handdruck
seine ordnungsgemäße Endposition erreichen oder ist
er zu locker, muss seine Spannkraft neu eingestellt
werden.
2
Spannkraft in der Mitte des Spannhebels (1) mit
Innensechskantschlüssel (2) einstellen
Instandhaltung
1
1
