6.3
VORSICHT
!
034-11520_1.0_09.10.2017

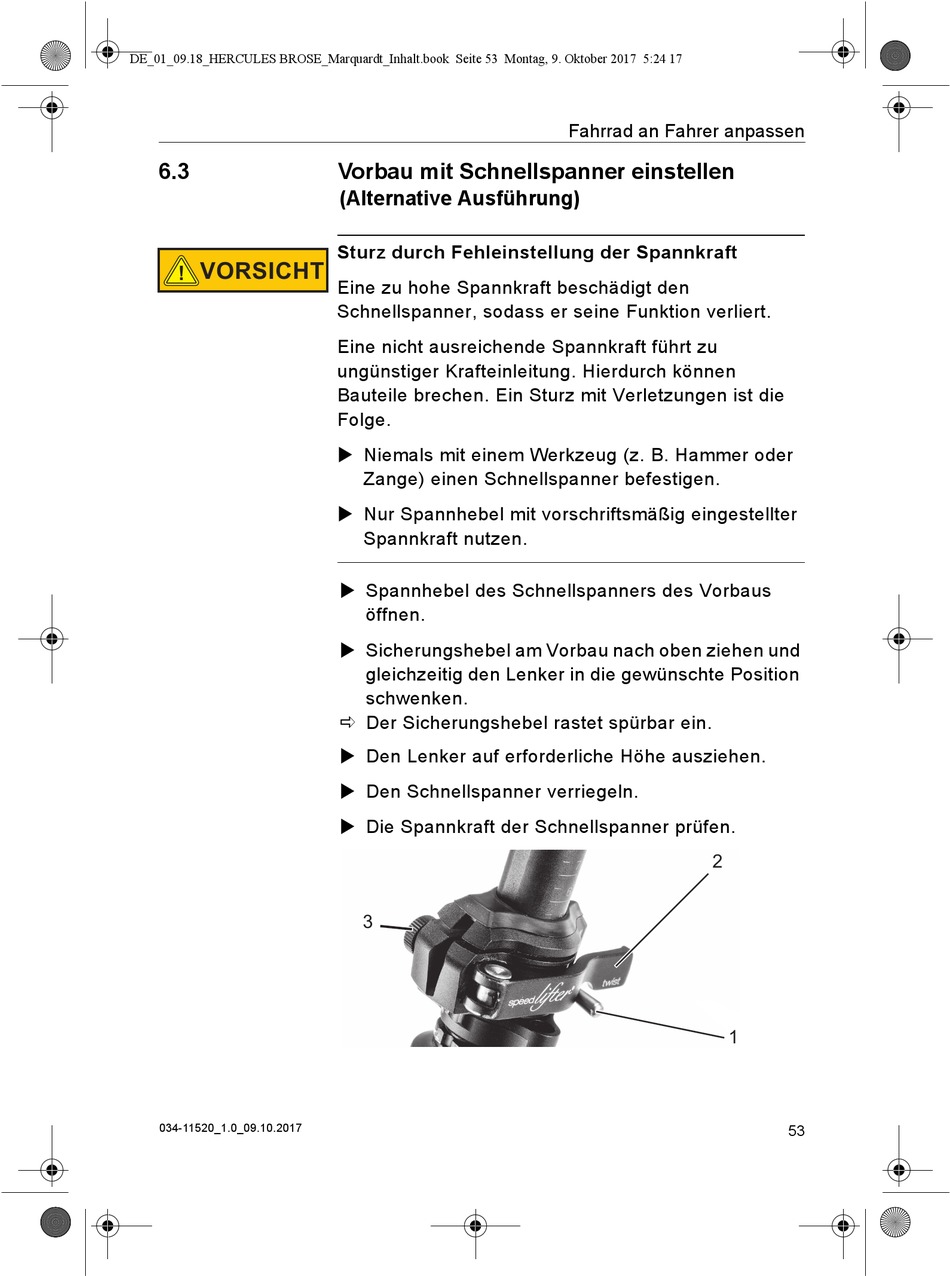

Vorbau mit Schnellspanner einstellen

(Alternative Ausführung)
Sturz durch Fehleinstellung der Spannkraft
Eine zu hohe Spannkraft beschädigt den
Schnellspanner, sodass er seine Funktion verliert.
Eine nicht ausreichende Spannkraft führt zu
ungünstiger Krafteinleitung. Hierdurch können
Bauteile brechen. Ein Sturz mit Verletzungen ist die
Folge.
 Niemals mit einem Werkzeug (z. B. Hammer oder
Zange) einen Schnellspanner befestigen.
 Nur Spannhebel mit vorschriftsmäßig eingestellter
Spannkraft nutzen.
 Spannhebel des Schnellspanners des Vorbaus
öffnen.
 Sicherungshebel am Vorbau nach oben ziehen und
gleichzeitig den Lenker in die gewünschte Position
schwenken.
 Der Sicherungshebel rastet spürbar ein.
 Den Lenker auf erforderliche Höhe ausziehen.
 Den Schnellspanner verriegeln.
 Die Spannkraft der Schnellspanner prüfen.
3
Fahrrad an Fahrer anpassen
2
1
