Seite 1 VOR GEBRAUCH SORGFÄLTIG LESEN AUFBEWAHREN FÜR SPÄTERES NACHSCHLAGEN ORIGINALBETRIEBSANLEITUNG ELEKTROFAHRRÄDER Robert/a F7, Robert/a F7 Active Plus, Robert/a F8, Robert/a PRO F8, Robert/a R7, Robert/a R7Active Plus, Robert/a R8, Robert/a deLuxe F8, Robert/a 8 18-Q-0057, 18-Q-0058, 18-Q-0059, 18-Q-0111, 18-Q-0112, 18-Q-0113, 18-Q-0050, 18-Q-0051, 18-Q-0042,...
Seite 2 Copyright © HERCULES GMBH Weitergabe und Vervielfältigung dieser Betriebsanleitung sowie Verwertung und Mitteilung ihres Inhalts sind verboten, soweit nicht ausdrücklich gestattet. Zuwiderhandlung verpflichten zu Schadenersatz. Alle Rechte für den Fall der Patent-, Gebrauchsmuster- oder Geschmacksmustereintragung vorbehalten.
Seite 3 Datenblatt Name, Vorname des Käufers: Kaufdatum: Modell: Rahmennummer: Typennummer: Leergewicht (kg): Reifengröße: Empfohlener Reifenfülldruck (bar)*: vorne: hinten: Radumfang (mm): Firmenstempel und Unterschrift: *Die zulässigen Reifenfülldrücke nach einem Reifenwechsel den Reifenmarkierungen entnehmen und beachten. Der hier empfohlene Reifenfülldruck darf nicht überschritten werden. 034-11450_1.0_13.02.2018...
Seite 4: Technische Daten
Betrieb Technische Daten Fahrrad Transporttemperatur 5 °C - 25 °C Optimale Transporttemperatur 10 °C - 15 °C Lagertemperatur 5 °C - 25 °C Optimale Lagertemperatur 10 °C - 15 °C Temperatur Betrieb 5 °C - 35 °C Temperatur Arbeitsumgebung 15 °C - 25 °C Temperatur Laden 10 °C - 30 °C Leistungsabgabe/System...
Seite 5: Emissionen, Vom Fahrrad Ausgehend
Betrieb Bildschirm Lithium-Ionen Batterie intern 3,7 V, 240 mAh Lagertemperatur 5 °C - 25 °C Umgebungstemperatur Laden 10 °C - 30 °C Tabelle 3: Technische Daten Batterie Emissionen A-bewerteter Emissions-Schalldruckpegel < 70 dB(A) Schwingungsgesamtwert für die oberen < 2,5 m/s² Körpergliedmaßen höchster Effektivwert der gewichteten <...
Seite 6: Inhaltsverzeichnis
Inhaltsverzeichnis Technische Daten Zu dieser Anleitung Hersteller Gesetze, Normen und Richtlinien Mitgeltende Unterlagen Änderungen vorbehalten Sprache Identifizieren 2.6.1 Betriebsanleitung 2.6.2 Fahrrad Zu Ihrer Sicherheit 2.7.1 Einweisung, Schulung und Kundendienst 2.7.2 Grundlegende Sicherheitshinweise 2.7.3 Warnhinweise 2.7.4 Sicherheitskennzeichen Zu Ihrer Information 2.8.1 Handlungsanweisungen 2.8.2 Informationen auf dem Typenschild...
Seite 7 Inhaltsverzeichnis 4.3.2 Federung Bremssystem 4.4.1 Felgenbremse 4.4.1.1 Verriegelungshebel 4.4.2 Scheibenbremse 4.4.3 Rücktrittbremse Elektrisches Antriebssystem 4.5.1 Batterie 4.5.1.1 Betriebs- und Ladezustandsanzeige 4.5.2 Fahrlicht 4.5.3 Bildschirm 4.5.3.1 Bedienelemente 4.5.3.2 USB-Anschluss 4.5.3.3 Anzeigen 4.5.4 Bedienteil 4.5.5 Bedienteil mit Anzeige 4.5.5.1 USB-Diagnoseanschluss 4.5.5.2 Anzeigen Transport, Lagerung und Montage Transport Lagern...
Seite 8 Inhaltsverzeichnis 6.3.2 Mit Schnellspanner, Ausführung II Spannkraft der Schnellspanner prüfen 6.4.1 Werkzeuglos einstellbar Grundeinstellung der Federung und Dämpfung 6.5.1 Härte der Federelemente einstellen 6.5.1.1 Härte der Stahlfedergabel einstellen 6.5.1.2 Härte der Luftfederelemente einstellen 6.5.1.3 Vorderrad 6.5.2 Zugstufen-Dämpfer einstellen 6.5.3 Druckstufen-Dämpfer einstellen Greifweite des Bremshebels einstellen 6.6.1 Hydraulisch betätigte Felgenbremse...
Seite 9 Inhaltsverzeichnis 7.6.6 Unterstützungsgrad wählen 7.6.7 Reiseinformationen 7.6.7.1 Angezeigte Reiseinformation wechseln 7.6.7.2 Reiseinformation zurücksetzen 7.6.8 Systemeinstellungen ändern Bedienteil mit Anzeige 7.7.1 USB-Diagnoseanschluss nutzen 7.7.2 Schiebehilfe nutzen 7.7.3 Fahrlicht nutzen 7.7.4 Unterstützungsgrad wählen 7.7.5 Reiseinformationen 7.7.5.1 Angezeigte Reiseinformation wechseln 7.7.5.2 Fahrstrecke zurücksetzen 7.7.5.3 Einheit der Geschwindigkeit wechseln 7.7.5.4...
Seite 10 Inhaltsverzeichnis 7.11.3.1 Rahmen auseinanderfalten 7.11.3.2 Pedal auseinanderfalten Instandhaltung Reinigen und Pflegen 8.1.1 Batterie 8.1.2 Bildschirm 8.1.3 Grundreinigung und Konservieren 8.1.4 Kette Instandhalten 8.2.1 Laufrad 8.2.2 Bremssystem 8.2.3 Elektrische Leitungen und Bremszüge 8.2.4 Gangschaltung 8.2.5 USB-Anschluss 8.2.6 Ketten- bzw. Riemenspannung Inspektion Korrigieren und Reparieren 8.4.1 Nur Originalteile nutzen...
Seite 11 Inhaltsverzeichnis 8.4.15 Reparaturen durch den Fachhändler Zubehör 8.5.1 Kindersitz 8.5.2 Fahrradanhänger Wiederverwerten und Entsorgen EG-Konformitätserklärung Tabellenverzeichnis Sachregister Abbildungsverzeichnis 034-11450_1.0_09.16...
Seite 12: Zu Dieser Anleitung
Diese Betriebsanleitung vor der Inbetriebnahme des Fahrrads lesen, um alle Funktionen richtig und sicher anzuwenden. Sie ersetzt nicht die persönliche Einweisung durch den ausliefernden HERCULES- Fachhändler. Die Betriebsanleitung ist Bestandteil des Fahrrads. Wenn es eines Tages weiterveräußert wird, ist sie dem Folgeeigentümer zu übergeben.
Seite 13: Gesetze, Normen Und Richtlinien
Übersetzungsdienstleistungen - Anforderungen an Übersetzungsdienstleistungen. Mitgeltende Unterlagen Diese Betriebsanleitung ist nur zusammen mit den mitgeltenden Dokumenten vollständig. Zu diesem Produkt gilt folgendes Dokument: • Betriebsanleitung Ladegerät. Alle anderen Informationen sind nicht mitgeltend. Die ständig aktualisierten Zubehörfreigabe- und Teilelisten liegen den HERCULES-Fachhändlern vor. 034-11450_1.0_13.02.2018...
Seite 14: Änderungen Vorbehalten
Zu dieser Anleitung Änderungen vorbehalten Die in dieser Betriebsanleitung enthaltenen Informationen sind zum Zeitpunkt des Drucks freigegebene technische Spezifikationen. Bedeutende Veränderungen werden in einer neuen Ausgabe der Betriebsanleitung berücksichtigt. Sprache Die Originalbetriebsanleitung ist in deutscher Sprache abgefasst. Eine Übersetzung ist ohne die Originalbetriebsanleitung nicht gültig.
Seite 15: Identifizieren
Identifikationsnummer 034-11450_1.0_13.02.2018 Tabelle 20: Identifikationsnummer der Betriebsanleitung 2.6.2 Fahrrad Diese Betriebsanleitung der Marke HERCULES bezieht sich auf das Modelljahr 2018. Der Produktionszeitraum ist Juli 2017 bis Juni 2018. Sie wird im Juli 2017 herausgegeben. Die Betriebsanleitung ist Bestandteil folgender Fahrräder:...
Seite 16 Zu dieser Anleitung Typennummer Modell Fahrradart 18-Q-0081 Futura Compact R8 Faltrad 18-Q-0082 Futura Compact F8 Faltrad 18-Q-0083 Futura Compact R8 Faltrad 18-Q-0084 Futura Compact F8 Faltrad 18-Q-0085 Futura Compact 8 Faltrad 18-Q-0099 Servicebike-E R8 (ISP) City- und Trekkingrad 18-Q-0100 Servicebike-E F8 (ISP) City- und Trekkingrad 18-R-0006 NOS FS CX COMP...
Seite 17: Zu Ihrer Sicherheit
Sicherheitskennzeichen auf den Typenschildern. 2.7.1 Einweisung, Schulung und Kundendienst Den Kundendienst führt der ausliefernde HERCULES- Fachhändler aus. Er gibt seine Kontaktdaten auf der Rückseite und dem Datenblatt dieser Betriebsanleitung an. Sollte dieser nicht erreichbar sein, finden Sie auf der Internetseite ...
Seite 18: Grundlegende Sicherheitshinweise
Zu dieser Anleitung 2.7.2 Grundlegende Sicherheitshinweise Diese Betriebsanleitung besitzt ein Kapitel mit allgemeinen Sicherheitshinweisen  Kapitel 3, Seite 20]. Das Kapitel ist erkennbar durch einen grauen Hintergrund. 2.7.3 Warnhinweise Gefährliche Situationen und Handlungen sind durch Warnhinweise gekennzeichnet. In dieser Betriebsanleitung werden Warnhinweise wie folgt dargestellt: Art und Quelle der Gefahr SIGNALWORT...
Seite 19: Sicherheitskennzeichen
Zu dieser Anleitung 2.7.4 Sicherheitskennzeichen Auf den Typenschildern des Fahrrads werden folgende Sicherheitskennzeichen verwendet: Allgemeine Warnung Gebrauchsanleitungen beachten Zu Ihrer Information 2.8.1 Handlungsanweisungen Handlungsanweisungen sind nach folgendem Muster aufgebaut:  Voraussetzungen (optional)  andlungsschritt  Ergebnis des Handlungsschritts (optional) 2.8.2 Informationen auf dem Typenschild Auf den Typenschildern der Produkte befinden sich neben den Warnhinweisen weitere wichtige...
Seite 20 Zu dieser Anleitung nur für die Straße geeignet, keine Geländefahrten und Sprünge geeignet für Straßen- und Geländefahrten und Sprüngen bis zu 15 cm geeignet für raue Geländefahrten und Sprüngen bis zu 61 cm geeignet für raue Geländefahrten und Sprüngen bis zu 122 cm geeignet für schwerstes Gelände City- und Trekkingfahrrad...
Seite 21 Zu dieser Anleitung Anweisung lesen getrennte Sammlung von Elektro- und Elektronikgeräten getrennte Sammlung von Batterien ins Feuer werfen verboten (verbrennen verboten) Batterie öffnen verboten Gerät der Schutzklasse II nur für Verwendung in Innenräumen geeignet Sicherung (Gerätesicherung) EU-Konformität wiederverwertbares Material Vor Temperaturen über 50 °C und Sonneneinstrahlung schützen max.
Seite 22: Sprachkonventionen
Zu dieser Anleitung 2.8.3 Sprachkonventionen Das in dieser Betriebsanleitung beschriebene Fahrrad kann mit alternativen Komponenten ausgerüstet sein. Die Ausstattung des Fahrrads ist durch die jeweilige Typennummer definiert. Falls es zutreffend ist, wird auf alternativ eingesetzte Komponenten durch die Hinweise alternative Ausstattung bzw. alternative Ausführung hingewiesen.
Seite 23: Typenschild
Zu dieser Anleitung Typenschild Das Typenschild befindet sich auf dem Rahmen. Auf dem Typenschild sind folgende Informationen: Hercules GmbH Longericher Str. 2 50739 Köln, Germany Typ: 18-P-0001 EPAC nach ISO 4210-2 EN 15194 0,25 kW / 25 km/h 180 kg, BJ 2017...
Seite 24: Sicherheit
Sicherheit Sicherheit Anforderungen an den Fahrer Falls keine gesetzlichen Anforderungen an Fahrer von elektromotorisch unterstützten Fahrrädern vorliegen, wird ein Mindestalter von 15 Jahren empfohlen sowie Erfahrung im Umgang mit muskelkraftbetriebenen Fahrrädern. Die körperlichen und geistigen Fähigkeiten des Fahrers zur Nutzung eines muskelkraftbetriebenen Fahrrads ausreichen.
Seite 25: Lastenrad
Sicherheit Die allgemeingültigen Gesetze sowie die Vorschriften zur Unfallverhütung und zum Umweltschutz des jeweiligen Verwenderlandes müssen beachtet werden. Alle Handlungsanweisungen und Checklisten in dieser Betriebsanleitung gehören auch zur bestimmungsgemäßen Verwendung. Die Montage von freigegebenem Zubehör durch Fachpersonal ist zulässig. Jedes Fahrrad ist einer Fahrradart zugeordnet, aus der sich die bestimmungsgemäße Verwendung ergibt 3.3.1 Lastenrad...
Seite 26: Nichtbestimmungsgemäße Verwendung
Sicherheit Nichtbestimmungsgemäße Verwendung Die Missachtung der bestimmungsgemäßen Verwendung löst die Gefahr von Personen- und Sachschäden aus. Für folgende Verwendungen ist das Fahrrad nicht geeignet: • Fahrten mit einem beschädigten oder unvollständigen Fahrrad, • das Befahren von Treppen, • das Durchfahren von tiefem Wasser, •...
Seite 27: Betreiber
3.6.2 Fahrer Der Fahrer: • lässt sich vor der ersten Fahrt einweisen. Fragen zur Betriebsanleitung klärt er mit dem Betreiber oder dem HERCULES-Fachhändler. • trägt eine persönliche Schutzausrüstung. • übernimmt im Falle der Weitergabe des Fahrrads alle Pflichten des Betreibers.
Seite 28: Beschreibung

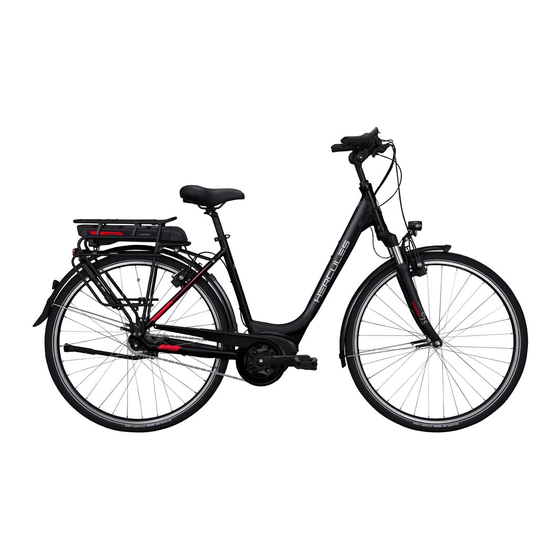

Beschreibung Beschreibung Übersicht Abbildung 2: Fahrrad von links, Beispiel Cargo 1000 Radschützer hinten Reflektor Gepäckträger Sattelstütze Satte Rahmen Lenker Vorbau Radschützer vorne Gabel Vorderrad Typenschild Rahmennummer Kettenstrebe Kettenschutz Kette Seitenständer Hinterrad 034-11450_1.0_13.02.2018...
Seite 29: Lenker
Beschreibung Lenker Abbildung 3: Detailansicht Fahrrad -aus Fahrerposition, Beispiel nuclar Abbildung 4: Detailansicht Fahrrad -aus Fahrerposition, Beispiel Bremshebel hinten Glocke Scheinwerfer Bremshebel vorne Bedienteil mit Anzeige Gabelsperre am Federgabelkopf Schalthebel Bildschirm Bedienteil 034-11450_1.0_13.02.2018...
Seite 30: Laufrad Und Gabel
Beschreibung Laufrad und Gabel Abbildung 4: Komponenten des Laufrads, Beispiel Vorderrad Reifen Felge Federgabelkopf mit Einstellrad Federbein Speiche Schnellspanner Nabe Ventil Ausfallende der Federbeins 4.3.1 Ventil Jedes Laufrad besitzt ein Ventil. Es dient zum Befüllen des Reifens mit Luft. Auf jedem Ventil befindet sich eine Ventilkappe.
Seite 31: Federung
Beschreibung 4.3.2 Federung Eine Federgabel verbessert den Bodenkontakt und den Komfort über zwei Funktionen: die Federung und die Dämpfung. Abbildung 5: Fahrrad ohne Federung (1) und mit Federung (2) beim Fahren über ein Hindernis Bei der Federung wird ein Stoß, z. B. durch einen im Weg liegenden Stein, nicht über eine Gabel direkt in den Körper des Fahrers geleitet, sondern durch das Federsystem aufgefangen.
Seite 32: Anordnung Der Federsysteme Des Vorderrads (I) Und Des Hinterrads (Ii)
Beschreibung In dieser Modellreihe sind bis zu drei unterschiedliche Feder- und Dämpfungssysteme verbaut: Abbildung 6: Anordnung der Federsysteme des Vorderrads (I) und des Hinterrads (II) Belastung auf Zug, Federsystem (Stahlfedergabel oder Luftfedergabel) Druckstufen-Dämpfer Zugstufen-Dämpfer Gabelgehäuse 034-11450_1.0_13.02.2018...
Seite 33 Beschreibung 034-11450_1.0_13.02.2018...
Seite 34: Bremssystem
Beschreibung Bremssystem Das Bremssystem des Fahrrads besteht entweder aus: • einer Felgenbremse am Vorder- und Hinterrad, • einer Scheibenbremse am Vorder- und Hinterrad oder • aus einer Felgenbremse am Vorder- und Hinterrad und einer zusätzlichen Rücktrittbremse. 4.4.1 Felgenbremse (Alternative Ausstattung) Abbildung 7: Komponenten der Felgenbremse mit Detail, Beispiel Hinterradbremse...
Seite 35: Verriegelungshebel
Das Fahrrad mit hydraulisch betätigten Felgenbremsen ist mit jeweils einem Verriegelungshebel an der Vorder- und Hinterradbremse ausgestattet Abbildung 8: Verriegelungshebel der Felgenbremse, am Hinterrad (1) und Vorderrad (2) Die Verriegelungshebel sind nicht beschriftet. Nur ein HERCULES-Fachhändler darf die Verriegelungshebel einstellen. 034-11450_1.0_13.02.2018...
Seite 36: Scheibenbremse
Beschreibung 4.4.2 Scheibenbremse (Alternative Ausstattung) Abbildung 9: Bremssystem eines Fahrrads mit einer Scheibenbremse, Beispiel Bremsscheibe Bremssattel mit Bremsbelägen Lenker mit Bremshebeln Vorderrad Bremsscheibe Hinterrad Bremsscheibe Bei einem Fahrrad mit einer Scheibenbremse ist die Bremsscheibe mit der Nabe des Laufrads fest verbunden.
Seite 37: Rücktrittbremse
Beschreibung 4.4.3 Rücktrittbremse (Alternative Ausstattung) Abbildung 10: Bremssystem eines Fahrrads mit einer Rücktrittbremse, Beispiel Hinterrad Felgenbremse Lenker mit Bremshebeln Vorderrad Felgenbremse Pedal Rücktrittbremse Die Rücktrittbremse stoppt die Bewegung des Hinterrads, indem der Fahrer die Pedale entgegengesetzt der Fahrbewegung tritt. 034-11450_1.0_13.02.2018...
Seite 38 Beschreibung 034-11450_1.0_13.02.2018...
Seite 39: Elektrisches Antriebssystem
Beschreibung Elektrisches Antriebssystem Das Fahrrad wird mit Muskelkraft durch das Kettengetriebe angetrieben. Die Kraft, die durch das Treten der Pedale in Fahrtrichtung aufgewendet wird, treibt das vordere Kettenrad an. Über die Kette wird die Kraft auf das hintere Kettenrad und dann an das Hinterrad übertragen.
Seite 40: Schema Elektrisches Antriebssystem
Beschreibung Zum elektrischen Antriebssystem gehören bis zu 8 Komponenten: Abbildung 14: Schema Elektrisches Antriebssystem Scheinwerfer Bildschirm Bedienteil oder Bedienteil mit Anzeige Integrierte Batterie Unterrohrbatterie und/oder Gepäckträgerbatterie Bildschirm Rücklicht Elektrische Gangschaltung (alternativ) Motor • ein Ladegerät, das auf die Batterie abgestimmt ist. Sobald die benötigte Muskelkraft des Fahrers beim Treten in die Pedale ein bestimmtes Maß...
Seite 41: Batterie
Beschreibung Das Fahrrad verfügt über keinen separaten Not-Halt- oder Not-Aus-Knopf. Antriebssystem mit einem abnehmbaren Bildschirm kann im Notfall durch die Entnahme des Bildschirms unterbrochen werden. Der Motor schaltet sich automatisch ab, sobald der Fahrer nicht mehr in die Pedale tritt, die Temperatur außerhalb des zulässigen Bereichs liegt, eine Überbelastung vorliegt oder die Abschaltgeschwindigkeit von 25 km/h erreicht ist.
Seite 42: Detail Unterrohrbatterie
Beschreibung Transporttemperatur 5 °C - 25 °C Optimale Transporttemperatur 10 °C - 15 °C Lagertemperatur 5 °C - 25 °C Optimale Lagertemperatur 10 °C - 15 °C Umgebungstemperatur Laden 10 °C - 30 °C Tabelle 16: Technische Daten Batterie Das Fahrrad besitzt eine Unterrohrbatterie, eine Gepäckträgerbatterie oder eine Integrierte Batterie....
Seite 43: Detail Gepäckträgerbatterie
Beschreibung Abbildung 16: Detail Gepäckträgerbatterie Batteriegehäuse Ladeanschlusses für Ladestecker Abdeckung des Ladeanschlusses Halterung der Gepäckträgerbatterie Batterieschloss Schlüssel des Batterieschlosses Betriebs- und Ladezustandsanzeige Ein-Aus-Taster (Batterie) 034-11450_1.0_13.02.2018...
Seite 44: Betriebs- Und Ladezustandsanzeige
Beschreibung Abbildung 17: Detail Integrierte Batterie Schlüssel des Batterieschlosses Rückhaltesicherung Sicherungshaken Ein-Aus-Taster (Batterie) Betriebs- und Ladezustandsanzeige Gehäuse Integrierte Batterie 4.5.1.1 Betriebs- und Ladezustandsanzeige Die fünf grünen LEDs der Betriebs- und Ladezustandsanzeige zeigen bei eingeschalteter Batterie den Ladezustand der Batterie an. Dabei entspricht jede LED etwa 20% des Ladezustands.
Seite 45: Fahrlicht
Beschreibung 4.5.2 Fahrlicht Bei aktiviertem Fahrlicht sind der Scheinwerfer und das Rücklicht gemeinsam angeschaltet. 4.5.3 Bildschirm Der Bildschirm steuert über vier Bedienelemente das Antriebssystem und zeigt die Fahrdaten an. Der Fahrer kann das Antriebssystem durch das Abnehmen des Bildschirms ausschalten. Die Batterie des Fahrrads versorgt den Bildschirm mit Energie, wenn der Bildschirm in der Halterung sitzt, eine ausreichend geladene Batterie in das Fahrrad...
Seite 46: Bedienelemente
Beschreibung 4.5.3.1 Bedienelemente Der Bildschirm besitzt vier Taster und einen USB- Anschluss. Abbildung 18: Übersicht Aufbau und Bedienelemente des Bildschirms Symbol Verwendung Bildschirmgehäuse Fahrlicht-Taster Info-Taster (Bildschirm) RESET RESET-Taster Ein-Aus-Taster (Bildschirm) Halterung des Bildschirms USB-Anschluss Schutzklappe USB-Anschluss Tabelle 18: Übersicht Bedienelement 034-11450_1.0_13.02.2018...
Seite 47: Usb-Anschluss
Beschreibung 4.5.3.2 USB-Anschluss Ein USB-Anschluss befindet sich unter der Gummiabdeckung am rechten Rand des Bildschirms. Ladespannung Ladestrom max. 500 mA Tabelle 19: Technische Daten USB-Anschluss 4.5.3.3 Anzeigen Der Bildschirm besitzt sieben Bildschirmanzeigen: TURBO SPORT TOUR KM/H PMWH KM/H Abbildung 19: Übersicht Bildschirmanzeigen Verwendung Fahrlicht-Symbol...
Seite 48: Übersicht Unterstützungsgrade
Beschreibung Unterstützungsgrad Je höher der Unterstützungsgrad ausgewählt wird, desto stärker unterstützt das Antriebssystem den Fahrer beim Treten. Es stehen folgende Unterstützungsgrade zur Verfügung. Unterstützungsgrad Verwendung Bei eingeschaltetem Antriebssystem ist die Motorunterstützung O F F ausgeschaltet. Die Schiebehilfe kann in diesem Unterstützungsgrad nicht aktiviert werden.
Seite 49 Beschreibung Aktuelle Geschwindigkeit In den Systemeinstellungen kann ausgewählt werden, ob die Geschwindigkeit in Kilometern oder Meilen gezeigt wird. Funktionsanzeige Die Funktionsanzeige zeigt drei unterschiedliche Informationen an: • Reiseinformationen, • Systemeinstellungen und -angaben und • Systemmeldungen. Reiseinformation Je nach Fahrrad zeigt die Funktionsanzeige bis zu sieben Reiseinformationen an.
Seite 50: Änderbare Systemeinstellungen
Beschreibung Systemeinstellungen und -angaben Um die Systemeinstellungen und -angaben zu sehen, muss der Fahrer die Systemeinstellungen aufrufen. Der Fahrer kann die Werte der Systemeinstellungen ändern, jedoch nicht die der Systemangaben. Anzeige Funktion - U HR Z E IT + Uhrzeit ändern - R A D UM FA NG + Wert des Radumfangs in mm - D E U TS CH +...
Seite 51: Bedienteil
Beschreibung Systemmeldung Das Antriebssystem überwacht sich ständig und zeigt im Falle eines erkannten Fehlers diesen durch eine Zahl verschlüsselt als Systemmeldung an. Abhängig von der Art des Fehlers schaltet sich das System gegebenenfalls automatisch ab. Eine Tabelle mit allen Systemmeldungen befindet sich am Ende des Kapitels Instandhaltung.
Seite 52: Bedienteil Mit Anzeige
Beschreibung 4.5.5 Bedienteil mit Anzeige Das Bedienteil mit Anzeige steuert über vier Bedienelemente das Antriebssystem und zeigt die Fahrdaten an. Das Bedienteil mit Anzeige besitzt zwei nichtwiederaufladbare Knopfzellen-Batterien. Hierdurch wird sichergestellt, dass das System über das Bedienteil mit Anzeige eingeschaltet werden kann. Interne Knopfzellen-Batterien 1,5 V, 9 mAh CR2016...
Seite 53: Übersicht Bedienteil Mit Anzeige
Beschreibung Das Bedienteil mit Anzeige besitzt vier Taster. L K K K K K L L K K K K W W W W W W A A W W A Abbildung 21: Übersicht Bedienteil mit Anzeige Symbol Name W A L K Schiebehilfe-Taster USB-Anschluss Ein-Aus-Taster (Bildschirm)
Seite 54: Usb-Diagnoseanschluss
Beschreibung 4.5.5.1 USB-Diagnoseanschluss Ein USB-Diagnoseanschluss befindet sich unter der Abdeckung am oberen, rechten Rand des Bedienteil mit Anzeige. 4.5.5.2 Anzeigen Das Bedienteil mit Anzeige besitzt sieben Bildschirmanzeigen: Abbildung 22: Übersicht Bildschirmanzeigen Verwendung Maßeinheit der Geschwindigkeit aktuelle Geschwindigkeit Unterstützungsgrad Fahrlicht-Symbol Service-Symbol Batterieladezustand Reiseinformation Tabelle 29:...
Seite 55 Beschreibung Unterstützungsgrad Je höher ein gewählter Unterstützungsgrad ausgewählt wird, desto stärker unterstützt das Antriebssystem den Fahrer beim Treten. Es stehen folgende Unterstützungsgrade zur Verfügung. Unterstützungsgrad Verwendung Bei eingeschalteten Antriebssystem ist die Motorunterstützung O F F ausgeschaltet. Die Schiebehilfe kann in diesem Unterstützungsgrad nicht aktiviert werden.
Seite 56: Systemangabe, Nicht Zu Ändern
Beschreibung Reiseinformation Das Bedienteil mit Anzeige zeigt eine von drei Reiseinformationen an. Die angezeigte Reiseinformation kann gewechselt werden Anzeige Funktion T R IP seit dem letzten RESET zurückgelegte Entfernung T O T A L Anzeige der gesamten zurückgelegten Entfernung (nicht änderbar) R A N G E voraussichtliche Reichweite der vorhandenen Batterieaufladung...
Seite 57: Transport, Lagerung Und Montage
Transport, Lagerung und Montage Transport, Lagerung und Montage Transport S t u r z b e i u n b e a b s i c h t i g t e r A k t i v i e r u n g VORSICHT Bei unbeabsichtigter Aktivierung des Antriebssystems besteht Verletzungsgefahr.
Seite 58  Zubehör, beispielsweise Trinkflaschen, vor dem Transport des Fahrrads entfernen.  Beim Transport mit dem Pkw ein geeignetes Fahrradträgersystem verwenden. Der HERCULES-Fachhändler berät bei der fachgerechten Auswahl und sicheren Verwendung eines geeigneten Trägersystems.  Fahrrad in einem trockenen, sauberen und vor direkter Sonneneinstrahlung geschützten Bereich...
Seite 59: Lagertemperatur Für Die Batterie, Das Fahrrad Und Das Ladegerät
Transport, Lagerung und Montage Lagern B r a n d - u n d E x p l o s i o n d u r c h h o h e VORSICHT T e m p e r a t u re n Zu hohe Temperaturen schädigen die Batterie.
Seite 60: Transport, Lagerung Und Montage
Batterie auf etwa 60% aufladen (drei bis vier LEDs der Ladezustandsanzeige leuchten).  Das Fahrrad mit einem nebelfeuchten Tuch reinigen und mit einem Wachsspray konservieren. Niemals die Reibflächen der Bremse wachsen.  Vor langen Standzeiten empfiehlt sich eine Inspektion, Grundreinigung und Konservierung durch den HERCULES-Fachhändler. 034-11450_1.0_13.02.2018...
Seite 61: Betriebspause Durchführen
Transport, Lagerung und Montage 5.2.1.2 Betriebspause durchführen  Fahrrad, Batterie und Ladegerät in trockener und sauberer Umgebung lagern.  Interne Batterie im Bildschirm alle 3 Monate für mindestens 1 Stunde laden.  Nach 8 Wochen den Ladezustand der Batterie prüfen. Leuchtet nur noch eine LED der Ladezustandsanzeige, Batterie wieder auf etwa 60% aufladen.
Seite 62: Montage
Zur Reduzierung des Gewichts empfiehlt es sich, die Batterie grundsätzlich für die Dauer der Nutzung des Montageständers vom Fahrrad zu trennen.  Universalwerkzeuge, ein Drehmomentschlüssel mit einem Arbeitsbereich von 5 Nm bis 40 Nm und die von der HERCULES Alu-Rad GmbH empfohlenen Spezialwerkzeuge müssen vorhanden sein. 034-11450_1.0_13.02.2018...
Seite 63: Auspacken
Transport, Lagerung und Montage 5.3.1 Auspacken Verletzung der Hände durch Kartonage VORSICHT Der Transportkarton ist mit Metallklammern verschlossen. Es besteht beim Auspacken und Zerkleinern der Verpackung die Gefahr von Stich- oder Schnittverletzungen.  Geeigneten Handschutz tragen.  Metallklammern mit einer Zange entfernen, bevor der Transportkarton geöffnet wird.
Seite 64: In Betrieb Nehmen
Transport, Lagerung und Montage 5.3.3 In Betrieb nehmen Brand- und Explosion durch falsches Ladegerät VORSICHT Batterien, die mit einem ungeeigneten Ladegerät aufgeladen werden, können intern beschädigt werden. Ein Brand oder eine Explosion kann die Folge sein.  Batterie nur mit dem mitgelieferten Ladegerät verwenden.
Seite 65 Transport, Lagerung und Montage  Alle Einstellungen und das Anzugsmoment der Achsmuttern prüfen. Anzugsmoment Achsmutter 35 Nm - 40 Nm Tabelle 25: Anzugsmoment Achsenmutter  Den gesamten Kabelbaum auf ordnungsgemäße Verlegung prüfen: • Ein Kontakt des Kabelbaums mit beweglichen Teilen ist zu vermeiden.
Seite 66: Batterie Prüfen
Transport, Lagerung und Montage Verkauf des Fahrrads  Das Datenblatt auf der ersten Seite dieser Betriebsanleitung ausfüllen.  Das Fahrrad an den Fahrer anpassen.  Den Ständer, den Schalthebel einstellen und dem Käufer die Einstellungen zeigen.  Betreiber oder Fahrer in alle Funktionen des Fahrrads einweisen.
Seite 67: Laufräder Mit Schnellspanner Montieren
Transport, Lagerung und Montage Laufräder mit Schnellspanner montieren Sturz durch gelösten Schnellspanner VORSICHT Ein defekter oder falsch montierter Schnellspanner kann sich in der Bremsscheibe verfangen und das Rad blockieren. Ein Sturz ist die Folge.  Vorderrad-Schnellspannhebel auf der gegenüberliegenden Seite der Bremsscheibe montieren.
Seite 68: Fahrrad An Fahrer Anpassen
Fahrrad an Fahrer anpassen Fahrrad an Fahrer anpassen Der HERCULES-Fachhändler prüft alle Werkseinstellungenen und stimmt beim Verkauf die Einstellung des Sattels, des Lenkers, der Federgabel und des Feder-Dämpfer-Elements auf den Fahrer ab. Sattel einstellen 6.1.1 Sitzhöhe ermitteln Sturz durch zu hoch eingestellte Sattelstütze VORSICHT Eine zu hoch eingestellte Sattelstütze führt zum Bruch...
Seite 69: Sattelstütze Mit Schnellspanner Festspannen
Beins das Pedal am tiefsten Punkt berührt. Abbildung 15: Ermittlung der Sattelhöhe 6.1.2 Sattelstütze mit Schnellspanner festspannen Der HERCULES-Fachhändler führt dem Fahrer oder Betreiber die Funktion des Schnellspanners vor. Abbildung 16: Schnellspanner der Sattelstütze in der Endposition Spannhebel der Sattelstütze Sattelstütze...
Seite 70: Sattelstütze Mit Adapterstück Nutzen
Fahrrad an Fahrer anpassen Festspannen  Die Sattelstütze nur im Stand festspannen. Der Spannhebel der Sattelstütze ist nicht beschriftet. Ob er geöffnet oder geschlossen ist, ist erkennbar durch seine Formgebung. • Zum Schließen, den Spannhebel der Sattelstütze bis zum Anschlag an die Sattelstütze drücken. •...
Seite 71: Sitzposition Und Sattelneigung Einstellen
Adapterstück Spannhebel Rahmen 6.1.4 Sitzposition und Sattelneigung einstellen Um die Sitzlänge und die Sattelneigung einzustellen, werden Spezialwerkzeuge benötigt. Der HERCULES- Fachhändler stimmt die Einstellung des Sattels auf den Fahrer ab. Lenker einstellen  Die Lenkereinstellung darf nur im Stand vorgenommen werden.
Seite 72: Vorbau Einstellen
Fahrrad an Fahrer anpassen Vorbau einstellen 6.3.1 Mit Schnellspanner, Ausführung I (Alternative Ausführung) Sturz durch Fehleinstellung der Spannkraft VORSICHT Eine zu hohe Spannkraft beschädigt den Schnellspanner, sodass er seine Funktion verliert. Eine nicht ausreichende Spannkraft führt zu ungünstiger Krafteinleitung. Hierdurch können Bauteile brechen.
Seite 73: Geschlossener Spannhebel (2) Mit Rändelmutter (3) Und Sicherungshebel (1) Am Vorbau
Fahrrad an Fahrer anpassen Abbildung 18: Geschlossener Spannhebel (2) mit Rändelmutter (3) und Sicherungshebel (1) am Vorbau 6.3.2 Mit Schnellspanner, Ausführung II (Alternative Ausführung) Sturz durch Fehleinstellung der Spannkraft VORSICHT Eine zu hohe Spannkraft beschädigt den Schnellspanner, sodass er seine Funktion verliert. Eine nicht ausreichende Spannkraft führt zu ungünstiger Krafteinleitung.
Seite 74: Spannkraft Der Schnellspanner Prüfen
 Sollte sich der Spannhebel des Lenkers nicht bis in seine Endposition bewegen lassen, die Rändelmutter herausdrehen.  Sollte die Spannkraft des Spannhebels der Sattelstütze nicht ausreichen, die Rändelmutter hineindrehen. Kann die Spannkraft nicht eingestellt werden, muss der HERCULES-Fachhändler den Schnellspanner überprüfen. 034-11450_1.0_13.02.2018...
Seite 75: Werkzeuglos Einstellbar
Fahrrad an Fahrer anpassen 6.4.1 Werkzeuglos einstellbar (Alternative Ausführung)  Die Einstellung des werkzeuglos einstellbaren Vorbaus darf nur im Stand vorgenommen werden.  Den Sicherungsknopf auf der linken Seite des Vorbaus drücken.  Mit gedrücktem Sicherungsknopf den Spannhebel des Vorbaus nach oben ziehen. ...
Seite 76 Fahrrad an Fahrer anpassen  Die Verriegelung des Spannhebels des Vorbaus wird durch ein vernehmbares Klickgeräusch in der Endstellung signalisiert. Der verriegelte Spannhebels des Vorbaus lässt sich nicht mehr anheben. 034-11450_1.0_13.02.2018...
Seite 77: Grundeinstellung Der Federung Und Dämpfung
Fahrrad an Fahrer anpassen Grundeinstellung der Federung und Dämpfung Die hier gezeigte Anpassung stellt eine Grundeinstellung dar. Der Fahrer soll je nach Untergrund und seinen Vorlieben die Grundeinstellung ändern.  Es ist ratsam, die Grundeinstellung zu notieren. So kann sie als Ausgangspunkt für spätere, optimierte Einstellungen und zur Sicherheit gegen unbeabsichtigte Veränderungen dienen.
Seite 78: Härte Der Luftfederelemente Einstellen
Fahrrad an Fahrer anpassen 6.5.1.2 Härte der Luftfederelemente einstellen Fahren ohne Fülldruck zerstört die Radaufhängung, HINWEIS den Rahmen und die Luftfederelemente.  Niemals ohne Fülldruck in den Luftfederelementen fahren. Eine gewöhnliche Luftpumpe kann den erforderlichen HINWEIS Druck nicht ausreichend feinfühlig aufbauen. ...
Seite 79: Härte Am Feder-Dämpfer-Element Einstellen
Fahrrad an Fahrer anpassen Hinterrad  Die Ventilkappe vom Hinterraddämpfer-Ventil drehen.  O-Ring auf der Skala direkt an das Gehäuse des Feder-Dämpfer-Elements schieben.  Auf das Fahrrad aufsitzen und wieder absitzen.  Position des verschobenen O-Rings ablesen.  Die optimale Einstellung auf das Gewicht des Fahrers ist erreicht, wenn die ermittelte Position zwischen 20 - 30% liegt.
Seite 80: Zugstufen-Dämpfer Einstellen
Fahrrad an Fahrer anpassen 6.5.2 Zugstufen-Dämpfer einstellen Vorderrad  Der Zugstufen-Dämpfer für das Vorderrad befindet sich am Gabelfuß. Er kann alternativ mit Hase- Schildkröten Symbolen oder mit Plus- und Minussymbolen gekennzeichnet sein. Abbildung 24: Zugstufen-Dämpfer einstellen, Beispiel mit Hase- und Schildkröten-Symbol Einstellschraube Schildkröten-Symbol...
Seite 81 Fahrrad an Fahrer anpassen  Verliert das Laufrad beim Zurückfedern den Bodenkontakt, in kleinen Schritten in Richtung des Schildkröten-Symbols bzw. Plus-Symbols drehen. Hinterrad Der Zugstufen-Dämpfer für das Hinterrad befindet sich im Feder-Dämpfer-Element. Abbildung 25: Härte am Feder-Dämpfer-Element einstellen Einstellrad Hase-Symbol Schildkröten-Symbol ...
Seite 82: Druckstufen-Dämpfer Einstellen
Fahrrad an Fahrer anpassen 6.5.3 Druckstufen-Dämpfer einstellen Nur bei Druckstufen-Dämpfer, die mit vielen Klicks einzustellen sind, muss eine Grundeinstellung ermittelt werden. Als Grundeinstellung wird eine Einstellung von 5 Klicks empfohlen. Ansprechen des Einstellung Dämpfers sensiblel geöffnete Dämpfung bzw. geringe Druckstufe wählen gedämpft und verzögert moderat geschlossene Druckstufe...
Seite 83: Greifweite Des Bremshebels Einstellen
Position des Bremszylinders überprüfen und bei Bedarf korrigieren.  Niemals die Korrektur der Position des Bremszylinders ohne Spezialwerkzeuge durchführen. Zur Korrektur einen HERCULES- Fachhändler beauftragen.  Bei leicht angezogenem Bremshebel den Schieber in eine der drei Positionen stellen.  Der Fahrer kann bequem den Bremshebel nutzen.
Seite 84: Hydraulisch Betätigte Scheibenbremse
Fahrrad an Fahrer anpassen 6.6.2 Hydraulisch betätigte Scheibenbremse (Alternative Ausstattung)  Die Greifweite mit der Rändelschraube des Bremshebels einstellen.  Der Fahrer kann bequem den Bremshebel nutzen. Abbildung 28: Bremshebel (1) mit Rändelschraube (2) 034-11450_1.0_13.02.2018...
Seite 85: Betrieb
Betrieb Betrieb Sturz durch lose Kleidung VORSICHT Die Speichen der Laufräder und das Kettengetriebe können Schnürsenkel, Schals und andere lose Teile einziehen. Ein Sturz mit Verletzungen kann die Folge sein.  Festes Schuhwerk und enganliegende Kleidung tragen. Sturz durch Verschmutzung VORSICHT Grobe Verschmutzungen können Funktionen des Fahrrads, beispielsweise die der Bremsen, stören.
Seite 86 Feuchtigkeit bei frostigen Temperaturen einzelne Funktionen des Fahrrads stören.  Fahrrad immer trocken und frostfrei halten.  Sollte das Fahrrad bei Temperaturen unter 3 °C betrieben werden, muss zuvor HERCULES- Fachhändler das Fahrrad für den Winterdienst vorbereiten. Geländefahrten belasten stark die Gelenke der Arme.
Seite 87: Vor Jeder Fahrt
Ein Sturz mit Verletzungen kann die Folge sein. Fahrrad sofort bei Anzeichen für eine Materialermüdung außer Betrieb nehmen. Den HERCULES-Fachhändler mit der Prüfung der Sachlage beauftragen.  Regelmäßig den HERCULES-Fachhändler mit einer Grundreinigung beauftragen. Während der Grundreinigung sucht der HERCULES- Fachhändler das Fahrrad nach Anzeichen für...
Seite 88 Betrieb Checkliste vor jeder Fahrt  Das Fahrrad auf Vollständigkeit prüfen. Auf ausreichend Sauberkeit prüfen, z. B. Beleuchtung, Reflektor  und Bremse. Die feste Montage der Radschützer, des Gepäckträgers und  des Kettenschutzes kontrollieren. Den Rundlauf des Vorder- und Hinterrads prüfen. Dies ist ...
Seite 89: Seitenständer Nutzen
Betrieb Seitenständer nutzen Sturz durch heruntergeklappten Seitenständer VORSICHT Der Seitenständer klappt nicht automatisch hoch. Beim Fahren mit heruntergeklapptem Seitenständer besteht Sturzgefahr.  Den Seitenständer vor der Fahrt vollständig hochklappen. Wegen der hohen Gewichtskraft des Fahrrads kann HINWEIS der Seitenständer in weichen Untergrund einsinken, das Fahrrad kann kippen und umfallen.
Seite 90 Betrieb 034-11450_1.0_13.02.2018...
Seite 91: Gepäckträger Nutzen
Betrieb Gepäckträger nutzen Sturz durch beladenen Gepäckträger VORSICHT Bei einem beladenen Gepäckträger ändert sich das Fahrverhalten des Fahrrads, insbesondere beim Lenken und Bremsen. Dies kann zum Kontrollverlust führen. Ein Sturz mit Verletzungen kann die Folge sein.  Die sichere Verwendung eines beladenen Gepäckträgers üben, bevor das Fahrrad im öffentlichen Raum verwendet wird.
Seite 92 Betrieb Quetschung der Finger durch Federklappe VORSICHT Die Federklappe des Gepäckträgers arbeitet mit hoher Spannkraft. Es besteht die Gefahr, die Finger zu quetschen.  Niemals Federklappe unkontrolliert zuschnappen lassen.  Beim Schließen der Federklappe auf die Position der Finger achten. Auf dem Gepäckträger ist seine maximale HINWEIS Tragfähigkeit ausgewiesen.
Seite 93: Batterie
Betrieb Batterie Brand- und Explosion durch defekte Batterie WARNUNG Bei beschädigten oder defekten Batterien kann die Sicherheitselektronik ausfallen. Die Restspannung kann einen Kurzschluss auslösen. Die Batterien können sich selbst entzünden und explodieren.  Äußerlich beschädigte Batterien sofort außer Betrieb nehmen und niemals aufladen. ...
Seite 94 Betrieb Brand- und Explosion durch Kurzschluss VORSICHT Kleine Metallgegenstände können die elektrischen Anschlüsse der Batterie überbrücken. Die Batterien können sich selbst entzünden und explodieren.  Büroklammern, Schrauben, Münzen, Schlüssel und andere Kleinteile fernhalten und nicht in die Batterie stecken. Verätzung von Haut und Augen durch defekte VORSICHT Batterie Aus beschädigten oder defekten Batterien können...
Seite 95: Unterrohrbatterie
Betrieb Beim Transport des Fahrrads beziehungsweise bei HINWEIS der Fahrt kann ein steckender Schlüssel abbrechen oder die Verriegelung unbeabsichtigt öffnen.  Schlüssel des Batterieschlosses unmittelbar nach der Verwendung abziehen.  Es wird empfohlen, den Schlüssel mit einem Schlüsselanhänger zu versehen. 7.4.1 Unterrohrbatterie (Alternative Ausführung)
Seite 96: Gepäckträgerbatterie
Betrieb 7.4.2 Gepäckträgerbatterie (Alternative Ausführung)  Bevor die Batterie herausgenommen oder eingesetzt werden soll, Batterie und Antriebssystem ausschalten. 7.4.2.1 Gepäckträgerbatterie herausnehmen  Batterieschloss mit Schlüssel öffnen.  Gepäckträgerbatterie nach hinten aus der Halterung der Gepäckträgerbatterie ziehen. 7.4.2.2 Gepäckträgerbatterie einsetzen  Den Schlüssel vom Schloss abziehen. ...
Seite 97: Integrierte Batterie Herausnehmen
Betrieb 7.4.3.1 Integrierte Batterie herausnehmen  Batterieschloss mit Schlüssel öffnen.  Die Integrierte Batterie ist entriegelt und fällt in die Rückhaltesicherung.  Von unten die Batterie mit der Hand stützen. Von oben mit der anderen Hand auf die Rückhaltesicherung drücken. ...
Seite 98: Batterie Laden
Betrieb 7.4.4 Batterie laden Brand durch überhitztes Ladegerät VORSICHT Das Ladegerät erwärmt sich beim Laden der Batterie. Die Folge bei mangelnder Kühlung kann ein Brand oder Verbrennungen der Hände sein.  Niemals Ladegerät auf leicht brennbaren Untergrund (z. B. Papier, Teppich usw.) verwenden.
Seite 99 Betrieb  Bei einem Fahrrad, das mit zwei Batterien ausgestattet ist, wird der Ladevorgang für beide Batterien über die Gepäckträgerbatterie gestartet.  Die Gummiabdeckung an der Batterie entfernen.  Den Netzstecker des Ladegeräts mit einer haushaltsüblichen, geerdeten Steckdose verbinden. 230 V, 50 Hz Anschlussdaten ...
Seite 100: Batterie Aufwecken
Betrieb Brand- und Explosionsgefahr durch VORSICHT beschädigte Batterien. Bei beschädigten oder defekten Batterien kann die Sicherheitselektronik ausfallen. Die Restspannung kann einen Kurzschluss auslösen. Die Batterien können sich selbst entzünden und explodieren. Deformiert sich eine Batterie oder beginnt zu rauchen, Abstand halten, die Stromversorgung an der Steckdose unterbrechen und sofort die Feuerwehr benachrichtigen.
Seite 101: Elektrisches Antriebssystem
Betrieb Elektrisches Antriebssystem 7.5.1 Antriebssystem einschalten Sturz durch fehlende Bremsbereitschaft VORSICHT Das angeschaltetes Antriebssystem kann durch eine Krafteinwirkung auf die Pedale aktiviert werden. Wird der Antrieb unbeabsichtigt aktiviert und die Bremse nicht erreicht, kann ein Sturz mit Verletzungen entstehen.  Niemals das Elektrische Antriebssystem starten bzw.
Seite 102: Antriebssystem Ausschalten
Betrieb  Ist das Antriebssystem eingeschaltet, wird der Antrieb aktiviert, sobald die Pedale mit ausreichender Kraft bewegt werden. 7.5.2 Antriebssystem ausschalten Zehn Minuten nach dem letzten Befehl schaltet sich das System automatisch ab. Es gibt drei Möglichkeiten, das Antriebssystem manuell auszuschalten.
Seite 103: Antriebssystem Ausschalten
Betrieb  Eine ausreichend geladene Batterie ist ins Fahrrad eingesetzt.  Die Batterie sitzt fest. Der Schlüssel ist entfernt.  Nach dem Ausschalten fährt das Antriebssystem herunter. Ein sofortiges Einschalten ist dabei nicht möglich. Gegebenenfalls kurz warten. Es gibt zwei Möglichkeiten, das Antriebssystem einzuschalten.
Seite 104: Bildschirm
Betrieb Bildschirm 7.6.1 USB-Anschluss nutzen Der USB-Anschluss kann zum Betrieb externer Geräte verwendet werden, sofern diese über ein normkonformes Micro-A-/ Micro-B-USB-2.0-Kabel angeschlossen werden.  Schutzklappe des USB-Anschlusses öffnen.  Nach der Nutzung des USB-Anschlusses die Schutzklappe wieder aufsetzen. Eindringende Feuchtigkeit durch den USB- HINWEIS Anschluss kann im Bildschirm einen Kurzschluss auslösen.
Seite 105: Bildschirm Abnehmen Und Anbringen
Betrieb Es gibt zwei Möglichkeiten, die Batterie zu laden. 1 Am Fahrrad laden  Wenn eine Batterie im Fahrrad eingesetzt ist, den Bildschirm in die Halterung des Bildschirms setzen,  Den Ein-Aus-Taster (Batterie) drücken.  Das Fahrrad verwenden. 2 Über USB-Anschluss laden ...
Seite 106: Schiebehilfe Nutzen
Betrieb Bildschirm anbringen  Den Bildschirm auf die Halterung legen.  Den Bildschirm bis zum Anschlag nach hinten schieben. Abbildung 31: Bildschirm anbringen Arretierung des Bildschirms Bildschirm Halterung 7.6.4 Schiebehilfe nutzen Die Pedale drehen sich bei der Nutzung der HINWEIS Schiebehilfe konstruktionsbedingt mit.
Seite 107: Fahrlicht Nutzen
Betrieb Gangs beeinflussen. Zur Schonung des Antriebs empfiehlt sich bergauf der erste Gang.  Der Unterstützungsgrad O F F darf nicht gewählt sein.  Kurz auf den Schiebehilfe-Taster drücken, um die Schiebehilfe zu aktivieren.  Innerhalb von 3 Sekunden den Plus-Taster drücken und gedrückt halten, um die Schiebehilfe einzuschalten.
Seite 108: Reiseinformation Zurücksetzen
Betrieb 7.6.7.2 Reiseinformation zurücksetzen  Den RESET-Taster drücken.  Die Reiseinformation Maximal, Durchschnitt, Fahrzeit und Strecke sind zurückgesetzt. Die Reiseinformation Strecke gesamt lässt sich nicht zurücksetzen. 7.6.8 Systemeinstellungen ändern Die Systemeinstellungen können geändert werden.  Gemeinsam den Info-Taster (Bildschirm) und den RESET-Taster drücken.
Seite 109: Bedienteil Mit Anzeige
Betrieb Bedienteil mit Anzeige 7.5.1 USB-Diagnoseanschluss nutzen Zum Prüfen des Antriebssystems können HINWEIS Prüfinstrumente am USB-Diagnoseanschluss angeschlossen werden. Der USB-Diagnoseanschluss hat sonst keine weitere Funktion.  Niemals ein Ladegerät oder einen Stromverbraucher (z. B. Handy oder Computer) am USB-Diagnoseanschluss anschließen. 7.5.2 Schiebehilfe nutzen Die Pedale drehen sich bei der Nutzung der...
Seite 110: Fahrlicht Nutzen
Betrieb Schiebehilfe ausschalten Die Schiebehilfe wird bei drei Ereignissen ausgeschaltet. • Der Plus-Taster wird losgelassen. • Die Räder sind blockiert. • Bei Geschwindigkeiten über 6 km/h. 7.5.3 Fahrlicht nutzen  Um das Fahrlicht einzuschalten, muss das Antriebssystem eingeschaltet sein.  Etwa zwei Sekunden den Plus-Taster drücken. ...
Seite 111: Unterstützungsgrad Wählen
Betrieb 7.5.4 Unterstützungsgrad wählen  Weniger als eine Sekunde den Plus-Taster drücken.  Der Unterstützungsgrad wird erhöht.  Weniger als eine Sekunde den Minus-Taster drücken.  Der Unterstützungsgrad wird verringert. 7.5.5 Reiseinformationen Die angezeigte Reiseinformation kann geändert und zum Teil zurückgesetzt werden. 7.5.5.1 Angezeigte Reiseinformation wechseln ...
Seite 112: Einheit Der Geschwindigkeit Wechseln
Betrieb 7.5.5.3 Maßeinheit der Geschwindigkeit wechseln Die Geschwindigkeit kann entweder in Kilometer oder Meilen angezeigt werden.  Länger als drei Sekunden den Minus-Taster drücken.  Weniger als eine Sekunde auf den Ein-Aus-Taster.  Die Anzeige der Geschwindigkeit wechselt in die anderen Maßeinheit.
Seite 113: Gangschaltung
Betrieb Gangschaltung Die Wahl des passenden Gangs ist Voraussetzung für körperschonendes Fahren und die einwandfreie Funktion des elektrischen Antriebssystems. Die optimale Trittfrequenz liegt zwischen 40 und 60 Umdrehungen pro Minute. 7.7.1 Betriebsart der Gangschaltung ändern  Den Aktions Taster (rechts) drücken. Die Betriebsart wechselt zwischen A U T O und M A N U E L L .
Seite 114: Wunsch-Trittfrequenz Einstellen
Betrieb • In der Betriebsart NuVinci Gang (manuelles Schalten) können von Hand voreingestellte Gänge geschaltet werden. 7.7.3.2 Wunsch-Trittfrequenz einstellen  Wunsch-Trittfrequenz nur im Stand auswählen.  Reiseinformation NuVinci Trittfreq auswählten.  Wunsch-Trittfrequenz einstellen: • Mit dem Plus-Taster die Trittfrequenz erhöhen. •...
Seite 115: Bremsen
Betrieb Bremsen Sturz durch Fehlanwendung VORSICHT Eine unsachgemäße Handhabung der Bremse kann zu Kontrollverlust oder Stürzen führen, die Verletzungen zur Folgen haben können.  Gewicht so weit wie möglich nach hinten und unten verlagern.  Bremsen und Notbremsungen üben, bevor das Fahrrad im öffentlichen Raum verwendet wird.
Seite 116: Bremse Nutzen
Betrieb 7.8.1 Bremse nutzen  Den Bremshebel ziehen, bis die gewünschte Geschwindigkeit erreicht ist. 7.8.2 Rücktrittbremse nutzen (Alternative Ausstattung)  Die beste Bremswirkung wird erzielt, wenn sich die Pedale beim Bremsen in der 3-Uhr- bzw. 9-Uhr- Position befinden. Zur Überbrückung des Leerweges zwischen der Fahr- und der Bremsbewegung empfiehlt es sich, ein Stück über die 3-Uhr- bzw.
Seite 117: Federung Und Dämpfung
Betrieb Federung und Dämpfung 7.9.1 Federung des Vorderrads sperren (Alternative Ausstattung) In der offenen Position der Gabelsperre federt das Federsystem und entlastet damit den Fahrer und das Fahrrad. Daher sollte das Fahren mit geöffneter Gabelsperre im Alltag bevorzugt werden. Bei z. B. Bergauf- oder schnellen Fahrten wird die Kraft, die in den Antrieb gegeben wird, vom Federsystem aufgenommen und bis zu 50% abgeschwächt.
Seite 118: Gabelsperre Am Lenker, Ausführung I
Betrieb 7.9.1.2 Gabelsperre am Lenker, Ausführung I  Um das Federsystem zu sperren, den eingeschobenen Sperrschieber drücken.  Der Sperrschieber bleibt in der herausgeschobenen Position stehen. Die gesperrte Gabelsperre ist durch ein Vorhängeschloss-Symbol erkennbar.  Um die Federung des Vorderrads zu entsperren, herausgeschobenen Sperrschieber drücken.
Seite 119: Gabelsperre Am Lenker, Ausführung Iii
Betrieb 7.9.1.4 Gabelsperre am Lenker, Ausführung III  Um die Federung des Vorderrads zu sperren oder zu entsperren, den langen Hebel drücken.  Um die Funktion des langen Hebels zurückzusetzen, den kurzen Hebel drücken. Abbildung 35: Gabelsperre am Lenker, Ausführung III, mit langen (1) und kurzem (2) Hebel, Beispiel 7.9.1.5 Gabelsperre am Lenker, Ausführung IV...
Seite 120: Druckstufen-Dämpfer Sperren
Betrieb  Der Sperrhebel ist durch ein geschlossenes Vorhängeschloss-Symbol erkennbar.  Um die Federung des Vorderrads zu entsperren, den seitlichen Entsperrhebel drücken.  Der seitliche Entsperrhebel ist durch ein geöffnetes Vorhängeschloss-Symbol erkennbar. Abbildung 37: Gabelsperre am Lenker, Ausführung V, mit Sperrhebel (1) und Entsperrhebel (2) 7.9.2 Druckstufen-Dämpfer sperren...
Seite 121: Falten
Betrieb Falten (Alternative Ausstattung)  Niemals Seilzüge, elektrische Leitungen oder HINWEIS Bremsleitungen beim Falten quetschen oder knicken. 7.8.1 Faltrad falten Das Fahrrad wird in acht Schritten gefaltet.  Das Elektrische Antriebssystem ausschalten.  Den Seitenständer nutzen.  Den Bildschirm abnehmen. ...
Seite 122: Vorbau, Ausführung I, Falten
Betrieb  Pedal gegen die Tretkurbel falten. Abbildung 43: Pedal nach unten (I) oder oben (II) falten 7.8.2 Vorbau, Ausführung I, falten (Alternative Ausführung)  Den Spannhebel des Vorbau-Schnellspanners öffnen.  Den Sicherungshebel am Vorbau nach oben ziehen und gleichzeitig den nach rechts oder links um 90° schwenken.
Seite 123: Vorbau, Ausführung Ii, Falten
Betrieb 7.8.2.1 Vorbau, Ausführung II, falten (Alternative Ausführung)  Den Spannhebel des Vorbau-Schnellspanners öffnen.  Den Entsperrknopf drücken.  Den Lenker nach rechts oder links um 90° schwenken.  Der Lenker rastet spürbar ein.  Den Spannhebel des Vorbau-Schnellspanners schließen. Abbildung 45: Vorbau, Ausführung II mit Spannhebel des Vorbau- Schnellspanners (1) und Entsperrknopf (2)
Seite 124: Rahmen, Mit Geschlossenen Rahmen-Spannhebel
Betrieb  Den Rahmen-Spannhebel öffnen.  Den Rahmen bis zu Anschlag einschwenken. Abbildung 46: Rahmen, mit geschlossenen Rahmen-Spannhebel (1) und geöffnetem Rahmen-Sicherungshebel (2) 034-11450_1.0_13.02.2018...
Seite 125: Fahrbereitschaft Wiederherstellen
Betrieb 7.8.3 Fahrbereitschaft wiederherstellen Der HERCULES-Fachhändler führt dem Betreiber bzw. Fahrer das Falten, die Wiederherstellung der Fahrbereitschaft und die Verwendung der Schnellspanner vor. Die Fahrbereitschaft wird in acht Schritten wiederhergestellt.  Das Antriebssystem ausschalten.  Den Seitenständer nutzen.  Den Rahmen auseinanderfalten.
Seite 126: Pedal Auseinanderfalten
Betrieb Abbildung 47: Rahmen, mit geschlossenen Rahmen-Spannhebel (1) und geschlossenen Rahmen-Sicherungshebel (2) 7.8.3.2 Pedal auseinanderfalten  Mit dem Fuß von vorne das Pedal gegen die Tretkurbel drücken. Abbildung 48: Pedal gegen Tretkurbel (1) drücken  Mit dem Fuß das Pedal nach oben bzw. unten falten.
Seite 127 Instandhaltung Instandhaltung Checkliste Reinigung  Batterie reinigen monatlich Grundreinigung und Konservierung aller mindestens  Bauteile halbjährlich mindestens  Ladegerät reinigen halbjährlich Checkliste Instandhalten  Position USB-Gummiabdeckung prüfen vor jeder Fahrt  Verschleiß der Reifen prüfen wöchentlich  Verschleiß der Felgen prüfen wöchentlich ...
Seite 128: Instandhaltung
 Batterie vor der Reinigung entnehmen. Die folgenden Pflegemaßnahmen müssen regelmäßig  durchgeführt werden [ Checkliste, Seite 78]. Die Pflege kann vom Betreiber und Fahrer durchgeführt werden. Im Zweifel ist der Rat des HERCULES- Fachhändlers einzuholen. 8.1.1 Batterie Brand und Explosion durch Wassereintritt VORSICHT Die Batterie ist nur gegen einfaches Spritzwasser geschützt.
Seite 129: Bildschirm
Instandhaltung 8.1.2 Bildschirm Dringt Wasser in den Bildschirm ein, wird er zerstört. HINWEIS  Niemals Bildschirm ins Wasser tauchen.  Bildschirm vor der Reinigung vom Fahrrad entfernen.  Den Bildschirm vorsichtig mit einem feuchten, weichen Tuch reinigen. 8.1.3 Grundreinigung und Konservieren Sturz durch Bremsversagen VORSICHT Nach der Reinigung, Pflege oder Reparatur des...
Seite 130 Instandhaltung  Das Fahrrad mit einem nebelfeuchten Tuch reinigen. Ein wenig Neutralseife ins Reinigungswasser geben.  Das Fahrrad anschließend mit Wachs oder Öl konservieren. 8.1.4 Kette  Die Kette und die Kettenräder mit einem dafür vorgesehenen Pflegemittel reinigen und schmieren. 034-11450_1.0_13.02.2018...
Seite 131: Instandhalten
Die folgenden Instandhaltungen müssen regelmäßig  durchgeführt werden [ Checkliste, Seite 78]. Diese können vom Betreiber und Fahrer vorgenommen werden. Im Zweifel ist der Rat des HERCULES- Fachhändlers einzuholen. 8.2.1 Laufrad Bei zu geringem Fülldruck erreicht der Reifen nicht HINWEIS seine Tragfähigkeit.
Seite 132: Bremssystem
Instandhaltung 8.2.2 Bremssystem  Die Bremsbeläge der Scheibenbremse erneuern, wenn eine Belagstärke von 0,5 mm erreicht ist. 8.2.3 Elektrische Leitungen und Bremszüge  Alle sichtbaren elektrischen Leitungen und Seilzüge auf Beschädigung prüfen. Sind z. B. Hüllen gestaucht, ist das Fahrrad still zu legen, bis die Seilzüge ausgetauscht sind.
Seite 133: Ketten- Bzw. Riemenspannung Prüfen
 Lässt sich die Kette bzw. der Riemen mehr als 2 cm drücken, muss die Kette bzw. der Riemen vom HERCULES-Fachhändler nachgespannt werden.  Lässt sich die Kette bzw. der Riemen weniger als 1 cm nach oben und unten drücken, muss die Kette bzw.
Seite 134: Inspektion
HERCULES-Fachhändler, vorzugsweise während der vorgeschriebenen Servicearbeiten, in Auftrag gegeben. Spätestens alle sechs Monate muss eine Inspektion durch den HERCULES-Fachhändler erfolgen. Nur damit ist die Sicherheit und Funktion des Fahrrads gewährleistet.  Während der Grundreinigung sucht der HERCULES-Fachhändler das Fahrrad auf Anzeichen für Materialermüdung ab.
Seite 135: Korrigieren Und Reparieren
Instandhaltung Korrigieren und Reparieren 8.4.1 Nur Originalteile nutzen Die einzelnen Bauteile des Fahrrads sind sorgfältig ausgewählt und aufeinander abgestimmt. Es dürfen ausschließlich Originalteile zur Instandhaltung und Reparatur verwendet werden. Die ständig aktualisierten Zubehörfreigabe- und Teilelisten liegen den HERCULES-Fachhändlern vor. 034-11450_1.0_13.02.2018...
Seite 136: Laufrad Schnellspanner
Instandhaltung 8.4.1 Laufrad Schnellspanner Sturz durch gelösten Schnellspanner VORSICHT Ein defekter oder falsch montierter Schnellspanner kann sich in der Bremsscheibe verfangen und das Rad blockieren. Ein Sturz ist die Folge.  Vorderrad-Schnellspannhebel auf der gegenüberliegenden Seite der Bremsscheibe montieren. Sturz durch defekten oder falsch montierten VORSICHT Schnellspanner Die Bremsscheibe wird im Betrieb sehr heiß.
Seite 137: Spannhebel Festspannen
Instandhaltung 8.4.1.1 Spannhebel festspannen Der Spannhebel des Schnellspanners ist mit OPEN und CLOSE beschriftet. Wenn OPEN lesbar ist, ist der Schnellspanner geöffnet. Ist CLOSE lesbar, ist der Schnellspanner festgespannt.  Den Spannhebel ordnungsgemäß ausrichten und bis zum Anschlag durchdrücken.  Der Laufrad-Schnellspanner ist festgespannt, wenn der Spannhebel aus der geöffneten Endposition bis zur Mitte locker bewegt werden kann und ab der Mitte mit den Fingern oder dem...
Seite 138: Ausführung Ii Festspannen
Instandhaltung Spannkraft der Schnellspanner prüfen und einstellen Kann der Spannhebel nicht mit bloßem Handdruck bis zum Anschlag durchgedrückt werden oder ist er zu locker, muss seine Spannkraft neu eingestellt werden.  Der Spannhebel ist komplett geöffnet.  Die Stellmutter ein Stück drehen. ...
Seite 139: Ausführung Iii Festspannen
Instandhaltung 8.4.1.4 Ausführung III festspannen Sollte die Spannkraft nicht ausreichen, ist der HINWEIS HERCULES-Fachhändler mit der Prüfung zu beauftragen. Abbildung 42: Schnellspanner, Ausführung III, mit Achse (1) und Spannhebel (2)  Mit komplett geöffneten Spannhebel die Achse in die Nabe bis zum Anschlag einschieben.
Seite 140: Ausführung Iv Festspannen
Instandhaltung 8.4.1.5 Ausführung IV festspannen  Bei geöffneten Spannhebel die Achse in die Nabe bis zum Anschlag einschieben.  Spannhebel im Uhrzeigersinn in die korrekte Endposition drehen.  Den Spannhebel festspannen. Spannkraft einstellen Wenn die Spannkraft zu stark eingestellt ist, kann der Spannhebel nicht in die geschlossene Endposition gedrückt werden.
Seite 141: Ausführung V Festspannen
Instandhaltung 8.4.1.6 Ausführung V festspannen Sturz durch gelösten Schnellspanner VORSICHT Die Spannkraft des Schnellspannhebels wird einmalig während der Montage eingestellt und ist kein Maß für die ausreichende Befestigung der Radachse. Wird der geschlossene Schnellspanner gedreht, kann sich die Achse lösen. Ein Sturz mit Verletzungen ist die Folge. ...
Seite 142 Instandhaltung Abbildung 45: Schnellspanner in Aussparung (1) umlegen  Achse am Schnellspanner im Uhrzeigersinn drehen, bis die Achse fest sitzt.  Den Hebel aus der Aussparung ziehen und ordnungsgemäß festklemmen.  Die Spannkraft des Hebels ist kein Maß für das Anzugsmoment der Achse.
Seite 143 Instandhaltung  Schnellspannhebel öffnen.  Einen 2,5 mm-Innensechskantschlüssel in die Mitte des Spannhebels stecken.  Innensechskantschlüssel drehen: • im Uhrzeigersinn, um die Spannkraft zu erhöhen und • gegen den Uhrzeigersinn, um die Spannkraft zu verringern.  Den Spannhebel festspannen.  Steht der Spannhebel noch nicht in der ordnungsgemäßen Endposition, Handlungsschritte wiederholen, bis die ordnungsgemäßen Endposition erreicht ist.
Seite 144: Fülldruck Korrigieren
Instandhaltung 8.4.3 Fülldruck korrigieren 8.4.3.1 Blitzventil Der Fülldruck kann beim einfachen Blitzventil nicht gemessen werden. Daher wird der Fülldruck im Füllschlauch bei langsamen Pumpen mit der Fahrradluftpumpe gemessen.  Es wird empfohlen, eine Fahrradluftpumpe mit Druckmessgerät zu verwenden. Die Betriebsanleitung der Fahrradluftpumpe muss beachtet werden.
Seite 145: Französisches Ventil
Instandhaltung 8.4.3.2 Französisches Ventil  Es wird empfohlen, eine Fahrradluftpumpe mit Druckmessgerät zu verwenden. Die Betriebsanleitung der Fahrradluftpumpe muss beachtet werden.  Die Ventilkappe abschrauben.  Die Rändelmutter ungefähr vier Umdrehungen öffnen.  Vorsichtig die Fahrradluftpumpe ansetzen, sodass der Ventileinsatz nicht verbogen wird. ...
Seite 146: Auto Ventil
Instandhaltung 8.4.3.3 Auto Ventil  Es wird empfohlen, eine Fahrradluftpumpe mit Druckmessgerät zu verwenden. Die Betriebsanleitung der Fahrradluftpumpe muss beachtet werden.  Die Ventilkappe abschrauben.  Die Fahrradluftpumpe ansetzen.  Den Reifen aufpumpen und dabei den Fülldruck beachten.  Der Fülldruck ist gemäß den Angaben ...
Seite 147: Gangschaltung Einstellen
 Die Einstellhülse vorsichtig vom Schaltgehäuse wegziehen und dabei drehen.  Die Funktion der Gangschaltung nach jeder Korrektur prüfen. Lässt sich die Gangschaltung auf diesem Weg nicht einstellen, muss der HERCULES-Fachhändler die Montage der Gangschaltung überprüfen. 8.6.1.1 Seilzugbetätigte Gangschaltung, einzügig (Alternative Ausführung) ...
Seite 148: Seilzugbetätigte Gangschaltung, Zweizügig
Instandhaltung 8.6.1.2 Seilzugbetätigte Gangschaltung, zweizügig (Alternative Ausführung)  Um eine leichtgängige Schaltung zu erhalten, die Einstellhülsen unter der Kettenstrebe des Rahmens einstellen.  Der Schaltzug weist bei leichtem Herausziehen ein Spiel von ca. 1 mm auf. Abbildung 28: Einstellhülsen (2) an zwei alternativen Ausführungen (A bzw. B) einer zweizügigen, seilzugbetätigten Gangschaltung an der Kettenstrebe (1) 034-11450_1.0_13.02.2018...
Seite 149: Seilzugbetätigter Drehgriffschalter, Zweizügig
Instandhaltung 8.6.1.3 Seilzugbetätigter Drehgriffschalter, zweizügig (Alternative Ausführung)  Um eine leichtgängige Schaltung zu erhalten, die Einstellhülsen am Schalthebelgehäuse einstellen.  Beim Drehen des Drehgriffschalters ist ein Drehspiel von etwa 2 - 5 mm (1/2 Gang) spürbar. Abbildung 29: Drehgriffschalter mit Einstellhülsen (1) und Spiel der Gangschaltung (2).
Seite 150 Instandhaltung Zubehör Zur Ladungssicherung und zur sicheren Verwendung der Nutzfläche wird besonderes Zubehör empfohlen. Die zulässige Nutzlast reduziert sich um die Masse des verwendeten Zubehörs. Beschreibung Artikelnummer 455-00068 Transportbox Seitenwände 455-00069 Kindersitz 455-00073 Tabelle 27: Zubehör *Die Bedienungsanleitungen des Zubehörs liegen dieser Betriebsanleitung bei.
Seite 151 Instandhaltung 8.5.1 Kindersitz Sturz durch unsachgemäße Handhabung VORSICHT Bei der Verwendung von Kindersitzen verändern sich die Fahreigenschaften und die Standsicherheit des Fahrrads erheblich. Hierdurch kann es zu einem Kontrollverlust und einem Sturz mit Verletzungen kommen.  Die sichere Verwendung des Kindersitzes üben, bevor das Fahrrad im öffentlichen Raum verwendet wird.
Seite 152 Instandhaltung Der HERCULES-Fachhändler berät bei der Auswahl des zum Kind und Fahrrad passenden Kindersitzsystems. Im Lieferumfang der handelsüblichen Kindersitze ist gewöhnlich kein Material enthalten, dass zur Anpassung des Fahrrads an den Kindersitz benötigt wird. Darüber hinaus können Kenntnisse, Fertigkeiten und Werkzeuge erforderlich sein, die einem technischen Laien nicht zur Verfügung stehen.
Seite 153 Hinweisschild ausgestattet. Es dürfen nur Fahrradanhänger verwendet werden, deren Stützlast und Gesamtmasse die zulässigen Werte nicht übersteigen. Der HERCULES-Fachhändler berät bei der Auswahl des zum Fahrrad passenden Anhängersystems. Im Lieferumfang der handelsüblichen Fahrradanhänger ist gewöhnlich kein Material enthalten, dass zur Anpassung des Fahrrads an den Anhänger benötigt...
Seite 154: Bremsbelagverschleiß Ausgleichen
Instandhaltung 8.4.6 Bremsbelagverschleiß ausgleichen 8.4.6.1 Hydraulisch betätigte Felgenbremse (Alternative Ausstattung) Mit der Einstellschraube am Bremshebel der hydraulischen Felgenbremse wird der Bremsbelagverschleiß ausgeglichen. Besitzt das Profil der Bremsklötze nur noch eine Resttiefe von 1 mm, müssen die Bremsklötze erneuert werden.  Um den Leerweg zu verkürzen und den Bremsbelagverschleiß...
Seite 155: Scheibenbremse
Lichtkegel 10 m vor dem Fahrrad auf die Fahrbahn fällt. 8.4.9 Reparaturen durch den Fachhändler Für viele Reparaturen werden Spezialkenntnisse und -werkzeuge benötigt. Beispielsweise darf nur ein HERCULES-Fachhändler folgende Reparaturen durchführen: • Reifen und Felgen wechseln, • Bremsklötze und Bremsbeläge wechseln, •...
Seite 156 Instandhaltung Wiederverwerten und Entsorgen Brand- und Explosionsgefahr WARNUNG Bei beschädigten oder defekten Batterien kann die Sicherheitselektronik ausfallen. Die Restspannung kann einen Kurzschluss auslösen. Die Batterien können sich selbst entzünden und explodieren.  Äußerlich beschädigte Batterien sofort außer Betrieb nehmen und niemals aufladen. ...
Seite 157  Niemals das Fahrrad, die Batterie oder das Ladegerät zwecks Entsorgung zerlegen.  Das Fahrrad, der Bildschirm, die ungeöffnete und unbeschädigte Batterie sowie das Ladegerät können bei jedem HERCULES-Fachhändler gerne kostenfrei zurückgeben werden. Je nach Region stehen weitere Entsorgungsmöglichkeiten zur Verfügung.
Seite 158 Räder – EPAC-Fahrräder, der EN 11243:2016, Fahrräder – Gepäckträger für Fahrräder - Anforderungen und Prüfverfahren. Herr Dipl.-Ing. (FH) Harald Guoth (Qualitätsmanagement-Beauftragter, Compliance- Beauftragter), c/o HERCULES GmbH, Longericher Str. 2, 50739 Köln ist bevollmächtigt, die technischen Unterlagen zusammenzustellen. Köln, 16.08.2017 ………………………………………………………………………………………………………...
Seite 159 Abbildungsverzeichnis Abbildungsverzeichnis Abbildung 1: Typenschild, Beispiel, 22 Abbildung 2: Fahrrad von links, Beispiel, 30 Abbildung 3: Detailansicht Fahrrad -aus Fahrerposition, Beispiel nu- clar, 32 Abbildung 4: Detailansicht Fahrrad -aus Fahrerposition, Beispiel, 32 Abbildung 5: Komponenten des Laufrads, Beispiel Vorderrad, 34 Abbildung 6: Bedienungsanleitung ohne Federung (1) und mit Fede- rung (2) beim Fahren über ein Hindernis, 35...
Seite 160 Abbildungsverzeichnis Abbildung 29: Einstellrad der Federgabel, Beispiel, 79 Abbildung 30: Gabel-Ventil, Beispiel, 80 Abbildung 31: Härte am Feder-Dämpfer-Element einstellen, 81 Abbildung 32: Zugstufen-Dämpfer einstellen, Beispiel mit Hase- und Schildkröten-Symbol, 82 Abbildung 33: Härte am Feder-Dämpfer-Element einstellen, 83 Abbildung 34: Druckstufen-Dämpfer mit Sperrhebel (1), Beispiel, 84 Abbildung 35: Bremshebel mit Schieber (1) und seinen drei Positionen (2), 85...
Seite 161 Abbildungsverzeichnis Abbildung 56: Schnellspanner, Ausführung II, mit Spannhebel (1), Ach- se (2), Stellmutter (3) und Detailansicht vom geöffneten (4) und geschlossenen (5) Flansch, 137 Abbildung 57: Spannhebel, Ausführung III, mit Achse (1) und Spannhe- bel (2), 138 Abbildung 58: Schnellspanner Laufrad, Ausführung IV, mit Drehknopf (1) und Spannhebel (2), 139 Abbildung 59: Schnellspanner Laufrad, Ausführung V, mit Achse (1) und...
Seite 162 Tabellenverzeichnis Tabellenverzeichnis Tabelle 1: Technische Daten Fahrrad, 2 Tabelle 2: Technische Daten Batterie, 2 Tabelle 3: Technische Daten Batterie, 3 Tabelle 4: Technische Daten der Batterie vom Bedienteil mit Anzeige, 3 Tabelle 5: Emissionen, vom Fahrrad ausgehend*, 3 Tabelle 6: Technische Daten USB-Anschluss, 3 Tabelle 7: Anzugsmomente*, 4...
Seite 163 Sachregister Sachregister Datenblatt, 1 gesamten Fahrdauer, 53 Alternative Ausführung, 21 Drehgriffschalter der Schal- Gewicht, Alternative Ausstattung, 21 tung, Leergewicht, 1 Antriebssystem, 42 - prüfen, 129 Maximalgewicht, 22 - ausschalten, 100, 101 Druckstufen-Dämpfer, Glocke, 32 - einschalten, 99, 100 - sperren, 118 Grundreinigung, 127 Arbeitsumgebung, 64 Ein-Aus-Taster,...
Seite 164 Sachregister Motor, 43 - Sattelneigung ändern, Typennummer, 1, 22 - Sitzlänge ändern, 73 Nabe, 34 Unterrohrbatterie, Sattelstütze, 30 - herausnehmen, 93, 94 Symbole - festspannen, 76, 85, 124 Unterstützungsgrad, 51, 54, NuVinci siehe Gangschaltung - reinigen 126 Schaltempfehlung, 51 - wählen, 105, 109 Schalthebel, 32 Pedal, 40, 42 ECO, 51, 58...
Seite 165 Text und Bild: HERCULES GMBH Longericher Straße 2 D-50739 Köln Übersetzung: Tanner Translations GmbH+Co Markenstrasse 7 D-40227 Düsseldorf Betriebsanleitung: 034-11410_1.1_13.02.2018...
Seite 166 HERCULES GMBH Longericher Straße 2 D-50739 Köln Tel.: +49 4471 18735-0 Fax: +49 4471 18735-29 E-Mail: info@hercules-bikes.de I HR HERCU LES-FACH HÄNDLER...

Diese Anleitung auch für:

Robert/a f7 active plus Robert/a f8 Robert/a pro f8 Robert/a r7 Robert/a r7 active plus Robert/a r8 ... Alle anzeigen

Hercules Robert/a F7 Originalbetriebsanleitung

Inhaltsverzeichnis

1 Technische Daten

2 Zu dieser Anleitung

3 Sicherheit

4 Beschreibung

5 Transport, Lagerung und Montage

6 Fahrrad an Fahrer Anpassen

Betrieb

Instandhaltung

Abbildungsverzeichnis

Quicklinks

Kapitel

Verwandte Anleitungen für Hercules Robert/a F7

Inhaltszusammenfassung für Hercules Robert/a F7

Diese Anleitung auch für:

Inhaltsverzeichnis
