Instandhaltung
8.4.1.6
VORSICHT
!
Abbildung 36:
100
Ausführung V festspannen
Sturz durch gelösten Schnellspanner
Die Spannkraft des Schnellspannhebels wird einmalig
während der Montage eingestellt und ist kein Maß für
die ausreichende Befestigung der Radachse. Wird der
geschlossene Schnellspanner gedreht, kann sich die
Achse lösen. Ein Sturz mit Verletzungen ist die Folge.
 Niemals einen Schnellspanner nach dem Schließen
verstellen oder drehen, z. B. um die Endposition zu
korrigieren.
 Die Achse von links in die Nabe einschieben, bis
sie im Gewinde des rechten Ausfallendes greift.
2

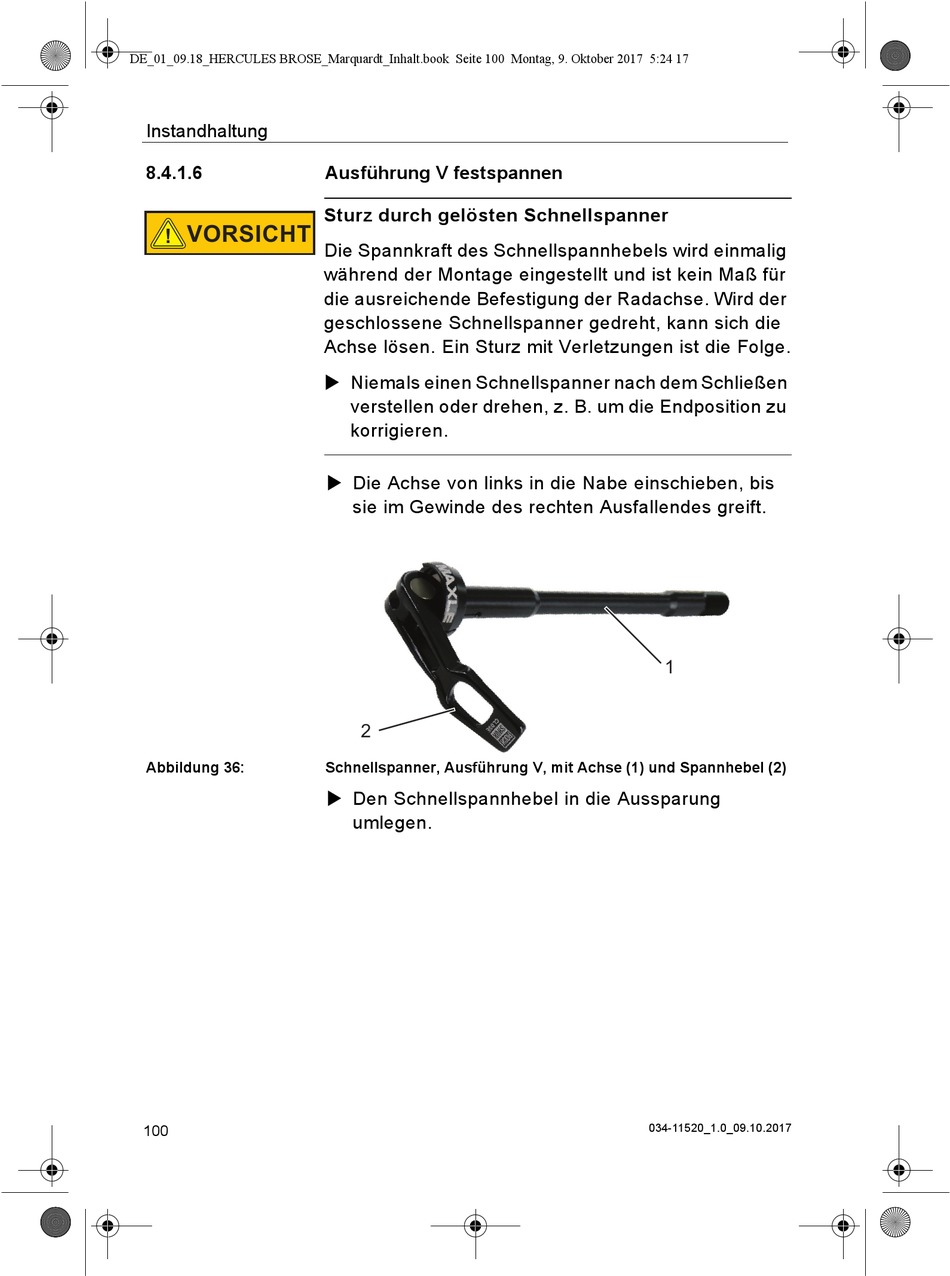

Schnellspanner, Ausführung V, mit Achse (1) und Spannhebel (2)
 Den Schnellspannhebel in die Aussparung
umlegen.
1
