Gabelsperre am Lenker, Ausführung I
 Um das Federsystem zu sperren, den
eingeschobenen Sperrschieber drücken.
 Der Sperrschieber bleibt in der
herausgeschobenen Position stehen. Die
gesperrte Gabelsperre ist durch ein
Vorhängeschloss-Symbol erkennbar.
1

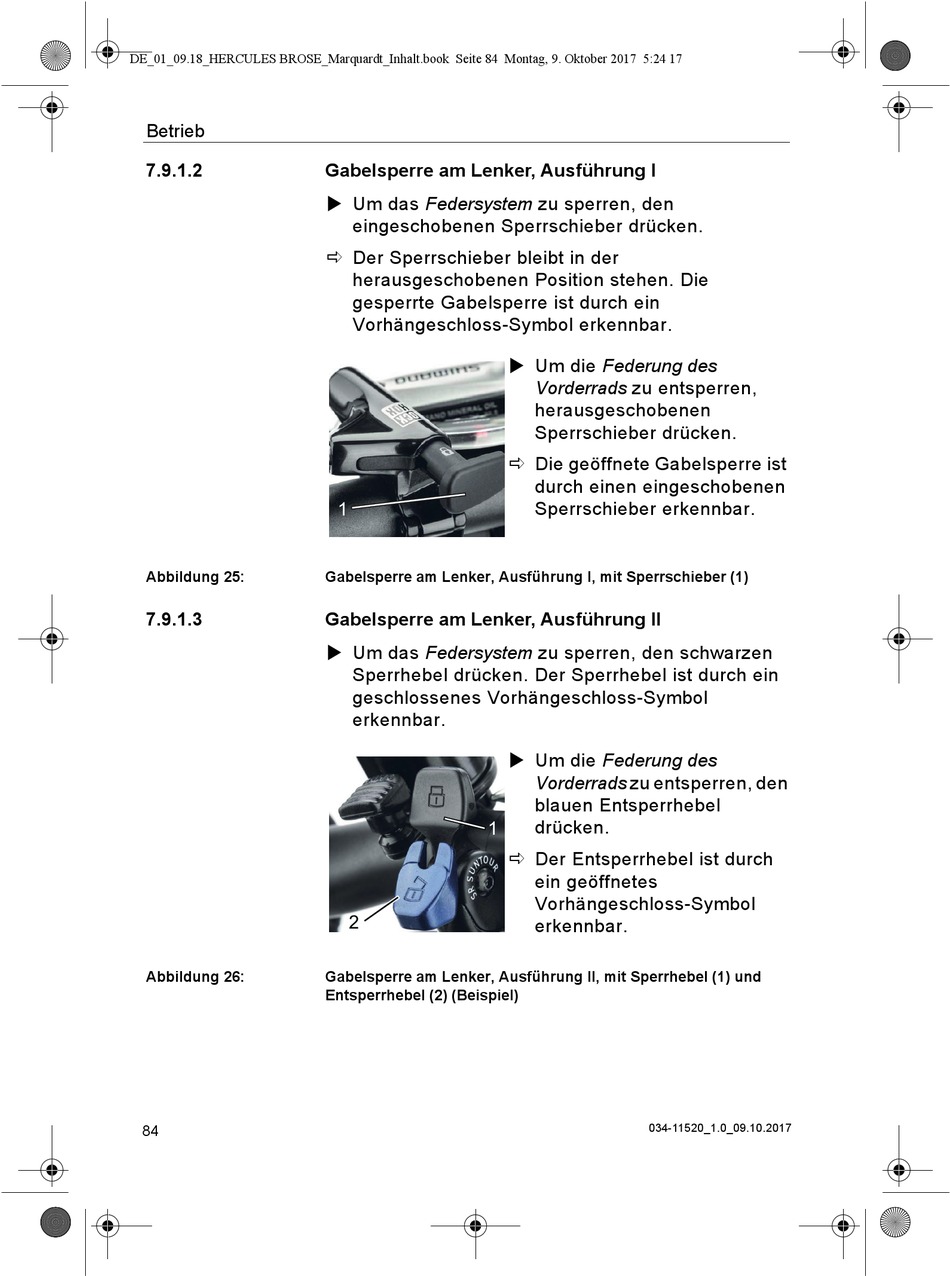

Gabelsperre am Lenker, Ausführung I, mit Sperrschieber (1)
Gabelsperre am Lenker, Ausführung II
 Um das Federsystem zu sperren, den schwarzen
Sperrhebel drücken. Der Sperrhebel ist durch ein
geschlossenes Vorhängeschloss-Symbol
erkennbar.
1
2
Gabelsperre am Lenker, Ausführung II, mit Sperrhebel (1) und
Entsperrhebel (2) (Beispiel)
 Um die Federung des
Vorderrads zu entsperren,
herausgeschobenen
Sperrschieber drücken.
 Die geöffnete Gabelsperre ist
durch einen eingeschobenen
Sperrschieber erkennbar.
 Um die Federung des
Vorderrads zu entsperren, den
blauen Entsperrhebel
drücken.
 Der Entsperrhebel ist durch
ein geöffnetes
Vorhängeschloss-Symbol
erkennbar.
