8.4.1.3
Abbildung 33:
034-11520_1.0_09.10.2017
Spannkraft der Schnellspanner prüfen und
einstellen
Kann der Spannhebel nicht mit bloßem Handdruck bis
zum Anschlag durchgedrückt werden oder ist er zu
locker, muss seine Spannkraft neu eingestellt werden.

Der Spannhebel ist komplett geöffnet.
 Die Stellmutter ein Stück drehen.
 Den Spannhebel festspannen.
 Handlungsschritte wiederholen, bis die
ordnungsgemäße Winkel erreicht ist.
Ausführung II festspannen
4
5

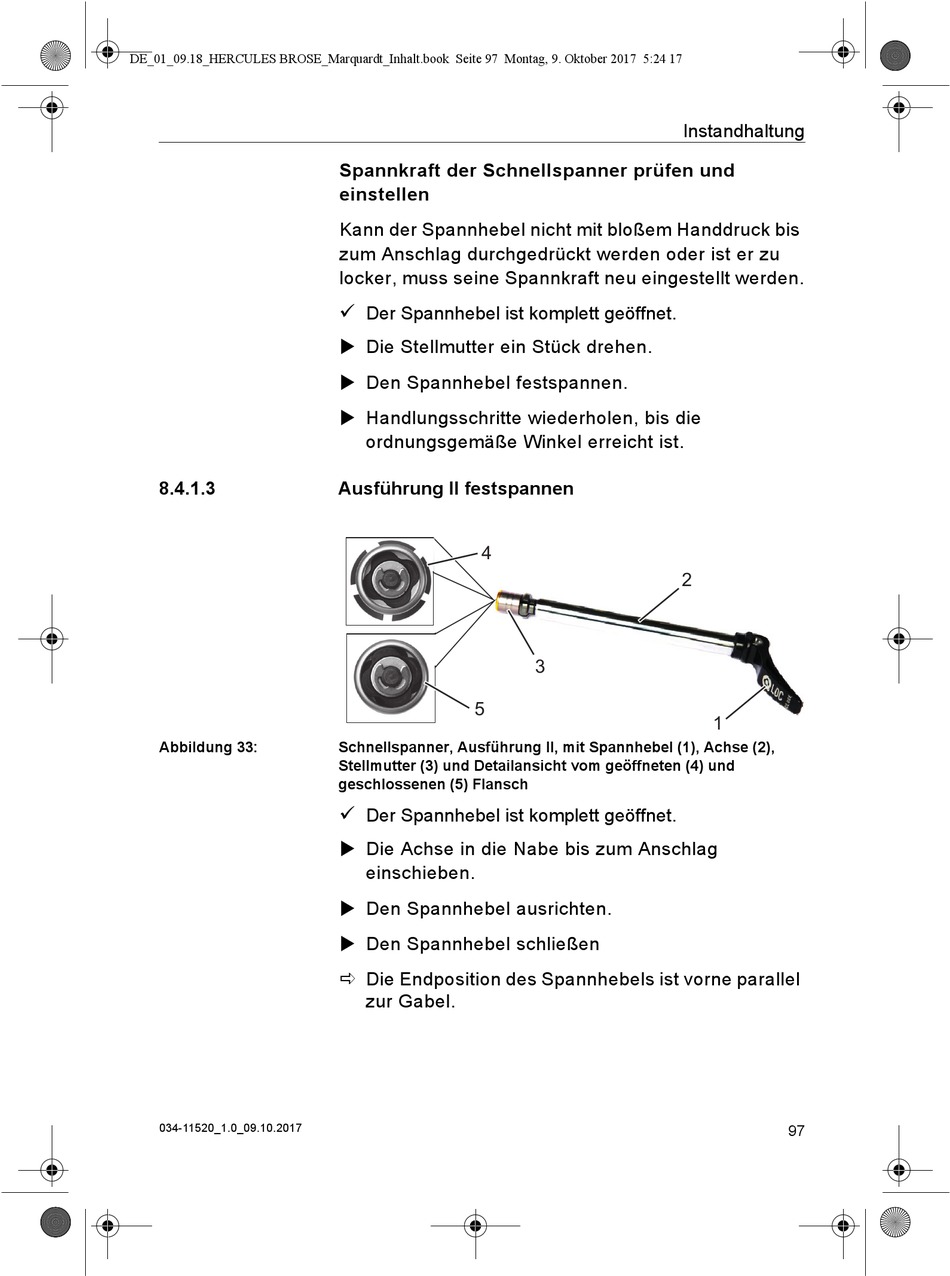

Schnellspanner, Ausführung II, mit Spannhebel (1), Achse (2),
Stellmutter (3) und Detailansicht vom geöffneten (4) und
geschlossenen (5) Flansch

Der Spannhebel ist komplett geöffnet.
 Die Achse in die Nabe bis zum Anschlag
einschieben.
 Den Spannhebel ausrichten.
 Den Spannhebel schließen
 Die Endposition des Spannhebels ist vorne parallel
zur Gabel.
Instandhaltung
2
3
1
