Ausführung III festspannen
Sollte die Spannkraft nicht ausreichen, ist der
HERCULES-Fachhändler mit der Prüfung zu
beauftragen.

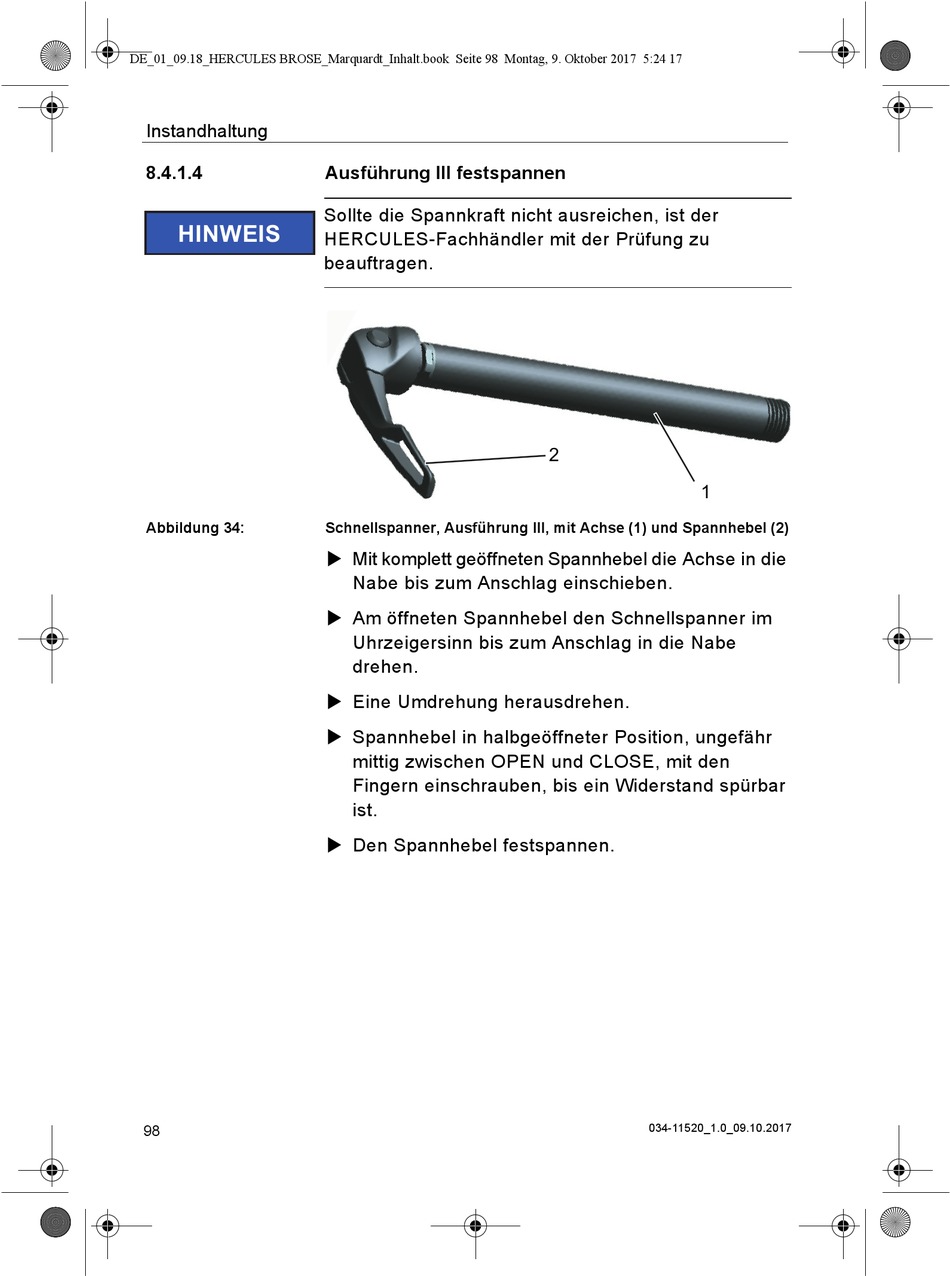

Schnellspanner, Ausführung III, mit Achse (1) und Spannhebel (2)
 Mit komplett geöffneten Spannhebel die Achse in die
Nabe bis zum Anschlag einschieben.
 Am öffneten Spannhebel den Schnellspanner im
Uhrzeigersinn bis zum Anschlag in die Nabe
drehen.
 Eine Umdrehung herausdrehen.
 Spannhebel in halbgeöffneter Position, ungefähr
mittig zwischen OPEN und CLOSE, mit den
Fingern einschrauben, bis ein Widerstand spürbar
ist.
 Den Spannhebel festspannen.
2
1
