7.9.1.4

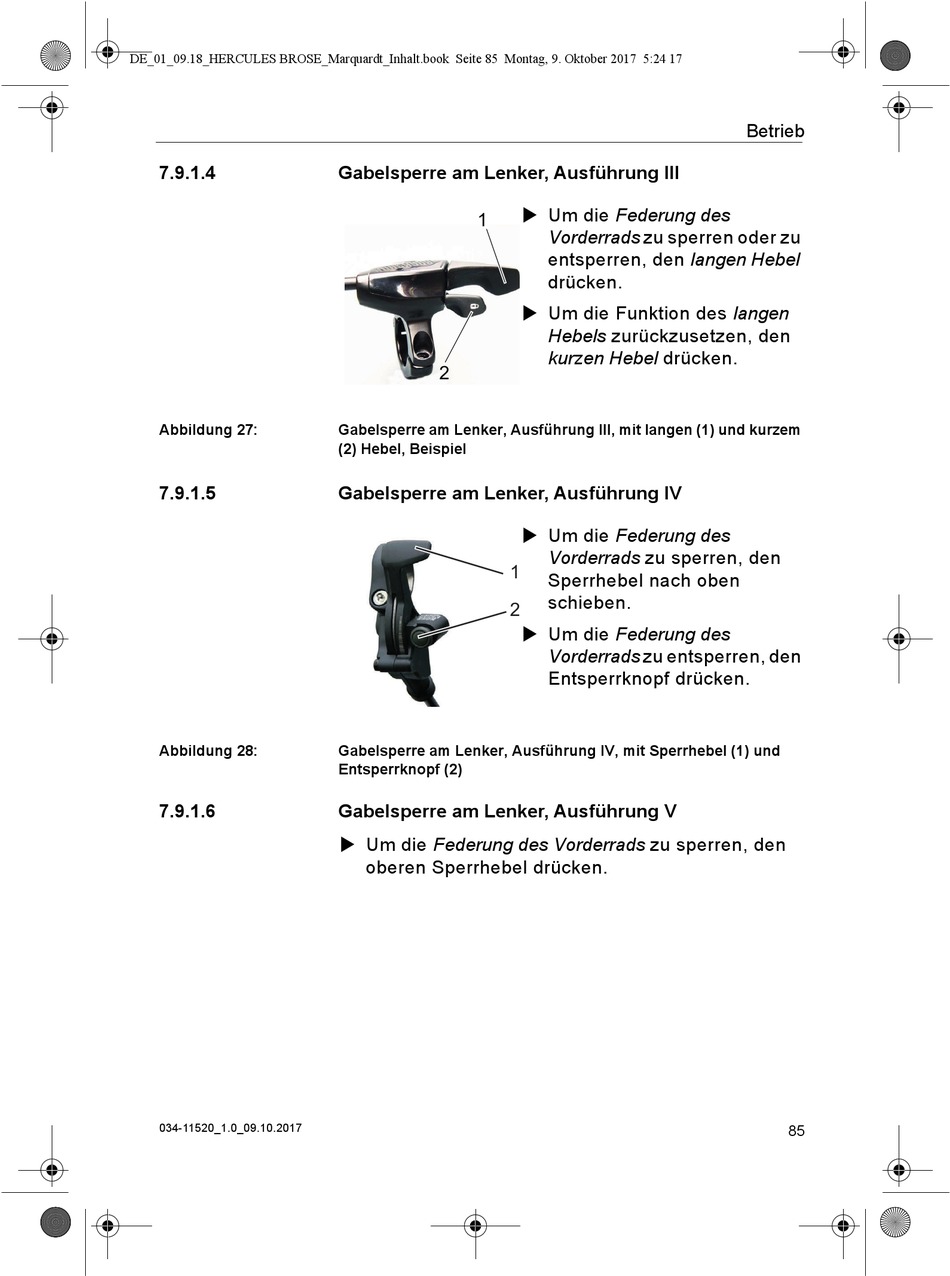

Abbildung 27:
7.9.1.5
Abbildung 28:
7.9.1.6
034-11520_1.0_09.10.2017
Gabelsperre am Lenker, Ausführung III
1
2
Gabelsperre am Lenker, Ausführung III, mit langen (1) und kurzem
(2) Hebel, Beispiel
Gabelsperre am Lenker, Ausführung IV
1
2
Gabelsperre am Lenker, Ausführung IV, mit Sperrhebel (1) und
Entsperrknopf (2)
Gabelsperre am Lenker, Ausführung V
 Um die Federung des Vorderrads zu sperren, den
oberen Sperrhebel drücken.
 Um die Federung des
Vorderrads zu sperren oder zu
entsperren, den langen Hebel
drücken.
 Um die Funktion des langen
Hebels zurückzusetzen, den
kurzen Hebel drücken.
 Um die Federung des
Vorderrads zu sperren, den
Sperrhebel nach oben
schieben.
 Um die Federung des
Vorderrads zu entsperren, den
Entsperrknopf drücken.
