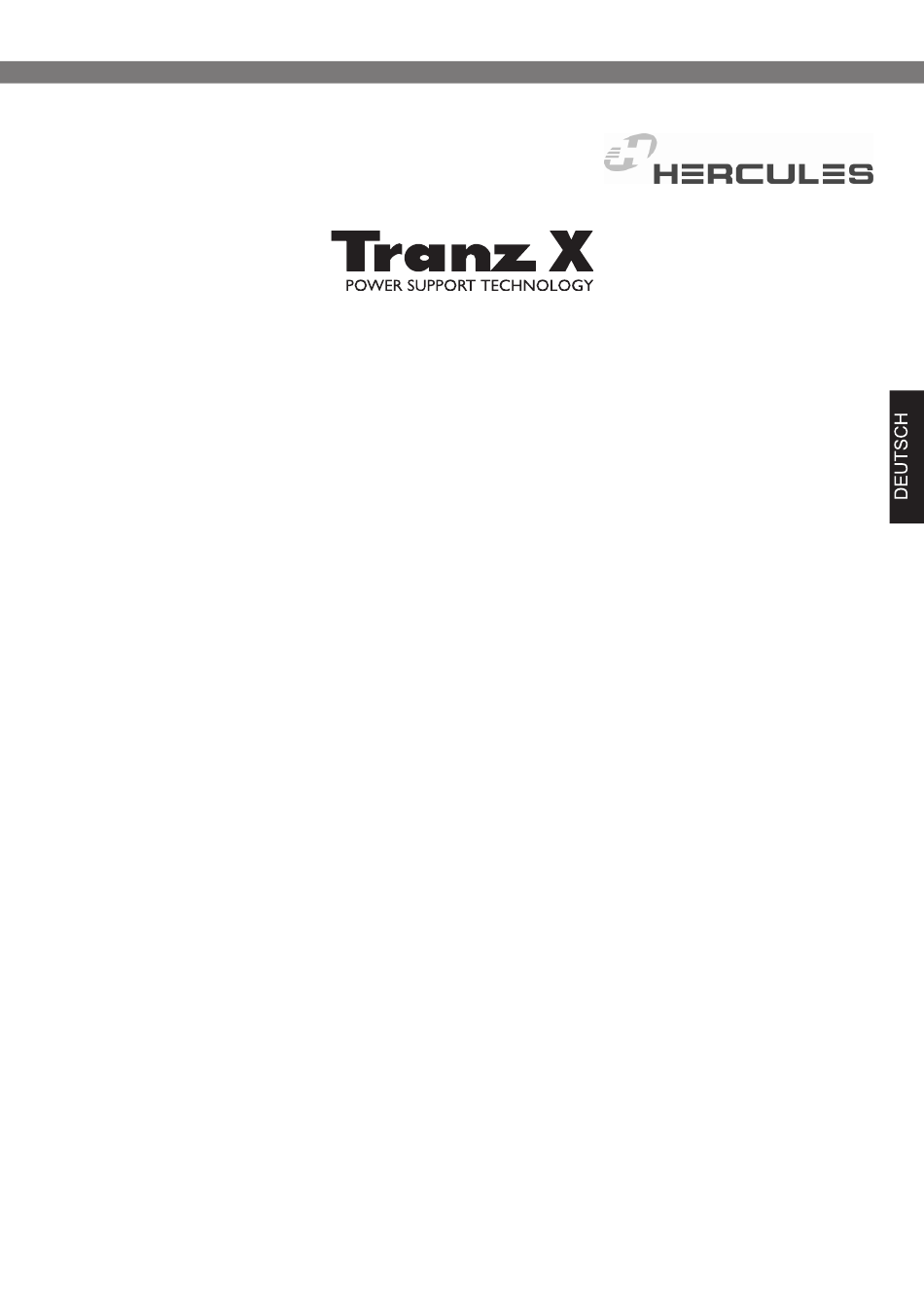

TranzX PST (Power Support Technology) für Fahrräder mit elektronischer Tretunterstützung
TranzX
PST (Power Support Technology)
für Fahrräder mit elektronischer
Einführung
Gratulation zum Kauf Ihres HERCULES PST Elektrofahrrades. Schon bald genießen Sie viele
Kilometer komfortablen Fahrgefühls. Denn das TranzX PST System bietet eine perfekte Kombination
aus zusätzlicher Motorunterstützung und dem herkömmlichen In-die-Pedale-treten.
Bevor Sie starten, lesen Sie die Bedienungsanleitung bitte sorgfältig durch und folgen Sie ihr Schritt
für Schritt, falls Sie das Rad nicht fahrbereit von Ihrem Fachhändler übergeben bekommen haben.
Diese Bedienungsanleitung informiert Sie ebenfalls über die wichtigsten Wartungs- und Pflegetips für
Ihr Rad.
Bitte machen Sie sich auch mit der allgemeinen Hercules Bedienungsanleitung vertraut, die Ihrem
Rad ebenfalls beiliegt.
Sollten sie mit einem bereits fahrfertigen Rad die Fahrt antreten, dann bitten wir sie folgendes
beachten:
•
Halten sie sich an die Straßenverkehrsordnung
•
Tragen sie immer einen geeigneten Fahrradhelm
•
Kontrollieren sie vor jeder Fahrt die korrekte Funktion der Bremsen, der Beleuchtung und allen
anderen sicherheitsrelevanten Teilen an ihrem Pedelec
•
Beachten sie das vorgeschriebene zulässige Gesamtgewicht und das veränderte
Fahrverhalten unter Beladung
•
Lassen sie ihr Pedelec regelmäßig von einem autorisierten Fachhändler überprüfen und
warten
•
Beachten sie stets die Pflege- und Sicherheitshinweise für ihr Pedelec
Modelljahr 2012
Tretunterstützung
1
Werbung
Verwandte Anleitungen für Hercules TranzX PST
Inhaltszusammenfassung für Hercules TranzX PST
- Seite 1 Einführung Gratulation zum Kauf Ihres HERCULES PST Elektrofahrrades. Schon bald genießen Sie viele Kilometer komfortablen Fahrgefühls. Denn das TranzX PST System bietet eine perfekte Kombination aus zusätzlicher Motorunterstützung und dem herkömmlichen In-die-Pedale-treten. Bevor Sie starten, lesen Sie die Bedienungsanleitung bitte sorgfältig durch und folgen Sie ihr Schritt für Schritt, falls Sie das Rad nicht fahrbereit von Ihrem Fachhändler übergeben bekommen haben.
- Seite 2 TranzX PST (Power Support Technology) für Fahrräder mit elektronischer Tretunterstützung Inhaltsverzeichnis Sicherheitshinweise SICHERHEITSHINWEISE VOR DEM GEBRAUCH Regelmäßige Wartung Lieferumfang Montageanleitung/ Einrichten des Rades Benötigtes Werkzeuge Montage der Pedale Einstellung von Sattel und Sitzposition Aufladen des Akkus LED-Anzeige am Ladegerät Ladegerät- und Akkuschutz...
- Seite 3 Feuers, elektrischen Schocks und Verletzungen zu vermeiden. SICHERHEITSHINWEISE VOR DEM GEBRAUCH 1. Lesen Sie die TranzX PST und die allgemeine HERCULES Bedienungsanleitung sorgfältig vor Inbetriebnahme durch und stellen Sie sicher, dass Sie alles verstanden haben. Vergewissern Sie sich, dass Sie das Rad sicher bedienen und fahren können. Bei Fragen wenden Sie sich bitte an Ihren Fachhändler.
- Seite 4 TranzX PST (Power Support Technology) für Fahrräder mit elektronischer Tretunterstützung Lieferumfang (Beispiel-Abbildungen) Ladegerät* Batterie (Akku)* Pedale* Hercules Fahrrad Hercules TranzX Pedelec 2 Schlüssel für die Verriegelung Bedienungsanleitung Bedienungsanleitung des Akku bzw. Akkufachs* Hercules Pedelec (Beispiel-Abbildung)
- Seite 5 TranzX PST (Power Support Technology) für Fahrräder mit elektronischer Tretunterstützung Montageanleitung/ Einrichten des Rades Bei einer Anlieferung des Rades sollten Sie die Verpackung vollständig entfernen und das Fahrrad auf etwaige Transportschäden kontrollieren. Reklamieren Sie dies dann bitte umgehend beim Transportunternehmen.
- Seite 6 TranzX PST (Power Support Technology) für Fahrräder mit elektronischer Tretunterstützung Vor der ersten Fahrt sollte der Akku vollständig aufgeladen werden! (mindestens 6 Stunden) Erhalten Sie einen Akku als Serviceartikel, so sollte mit diesem ebenfalls so verfahren werden. Nach jeder längeren Fahrt sollte der Energiespeicher eine Volladung erfahren.
- Seite 7 PST: Nach diesem Schritt können Sie Ihr Fahrrad das erste Mal benutzen. Anmerkung: Falls Sie das Hinterrad anpassen oder herausnehmen mussten, ist eine erneute Kalibrierung Ihrer TranzX PST erforderlich. Bitte kalibrieren Sie die TranzX PST auch im Falle des Einbaus eines neuen Displays neu.
- Seite 8 Reichweiten bei gleichzeitig kleinem Volumen und niedrigem Gewicht der Batterie erzielt werden können. • Mit unseren Pedelecs mit TranzX PST System lassen sich Reichweiten von bis zu 120 km* erreichen [*Reichweite abhängig von Modell und eingestellten Leistungslevel, Temperatur, Gewicht (Fahrer/in, Gepäck), Topographie (Berge etc.) , Fahrverhalten (Bremsen &...
- Seite 9 TranzX PST (Power Support Technology) für Fahrräder mit elektronischer Tretunterstützung Hauptbestandteile des PST-Systems „Cut Off“ Schalter Display am Bremshebel Controller Akku/ Batterie Sensoren im Innenlager und/ oder im Ausfallende Nabenmotor...
- Seite 10 TranzX PST (Power Support Technology) für Fahrräder mit elektronischer Tretunterstützung Das TranzX AGT SYSTEM Das AGT System (AUTOMATIC GEAR TRANSMISSION) von TranzX ist das erste automatischen Schaltsysteme für Pedelecs weltweit. Ob beim Losfahren, am Berg oder unter Last die intelligente Automatik wählt immer den optimalen Gang.
- Seite 11 TranzX PST (Power Support Technology) für Fahrräder mit elektronischer Tretunterstützung Ausstattung HERCULES Modelle 2012 (1) HERCULES HERCULES HERCULES HERCULES Modell Tourer 7 AGT Tourer 7 Tourer 7 Pro Tourer 8 Pro (AGT System) Display DP03 DP05 DP12 DP05 mit Anfahr- und...
- Seite 12 TranzX PST (Power Support Technology) für Fahrräder mit elektronischer Tretunterstützung Ausstattung HERCULES Modelle 2012 (2) Modell HERCULES HERCULES E-One E-One Sporty E-One Classic Display DP03 DP09 mit Turbo-Funktion Mit Turbo-Funktion Motor Nabenmotor vorne Nabenmotor vorne bürstenlos 24V 250W bürstenlos 36V 250W Akku Gepäckträgerbox...
- Seite 13 TranzX PST (Power Support Technology) für Fahrräder mit elektronischer Tretunterstützung Ausstattung HERCULES Modelle 2011 Modell HERCULES HERCULES HERCULES HERCULES Tourer 7 Tourer 8 E-One Sporty Iphos 24 E-One Classic Iphos 27 Display DP03 DP05 DP09 DP09 (ohne Anfahrhilfe) mit Anfahrhilfe*...
- Seite 14 TranzX PST (Power Support Technology) für Fahrräder mit elektronischer Tretunterstützung Displaybedienung und Features DP03 On / Off Taster (Powertaste) Auto-Off Nach 3 Minuten Stillstand des Rades und keinerlei Tastenbetätigung schaltet sich das System eigenständig ab Unterstützungsmodi-Taste - Modus 1: Economy; für geringe und sparsame Unterstützung - Modus 2: Normal, speziell für ebenes Gelände...
- Seite 15 TranzX PST (Power Support Technology) für Fahrräder mit elektronischer Tretunterstützung DP05 Status Display- Hintergrund- beleuchtung Fahrstufe 1 Fahrstufe 2 Fahrstufe 3 On / Off Taster (Powertaste) Auto-Off Nach 3 Minuten Stillstand des Rades und keinerlei Tastenbetätigung schaltet sich das System eigenständig ab Unterstützungsmodi-Taste...
- Seite 16 TranzX PST (Power Support Technology) für Fahrräder mit elektronischer Tretunterstützung DP09 On / Off Taster (Powertaste) Unterstützungsmodi-Taste - Neutral, keine Unterstützung - Low/ Economy; für geringe und sparsame Unterstützung - Medium/ Normal, speziell für ebenes Gelände - High/ Anstieg, für Fahrten in hügeligem Gelände Display-Hintergrundbeleuchtung und Kalibrierungstaste (ca.
- Seite 17 Hardware. Dabei wird, ähnlich wie z.B. beim Reset eines Computers, ein bestimmter Ausgangszustand wieder hergestellt, damit das System einwandfrei funktionieren kann. Eine Kalibrierung des TranzX PST Systems ist grundsätzlich nur bei Modellen mit TMM4- und RPM-Sensor nötig. Verfügt das Modell über Innenlagersensoren, so ist es nicht mehr erforderlich das System zu kalibrieren! Notwendigkeit des Kalibrierens…...
- Seite 18 TranzX PST (Power Support Technology) für Fahrräder mit elektronischer Tretunterstützung DP12 Das neue DP12-Display kommt in unseren AGT-Modellen mit Automatikschaltung zum Einsatz. Display- Display AGT-Bedieneinheit Bedieneinheit (Schaltungskonsole) On / Off Taste (Powertaste) An- und Ausschalten des Systems durch Drücken und Halten der Taste (ca. 3 Sekunden) Auto-Off Nach 3 Minuten Stillstand des Rades und keinerlei Tastenbetätigung schaltet sich das...
- Seite 19 TranzX PST (Power Support Technology) für Fahrräder mit elektronischer Tretunterstützung Ein und Ausschalten des Systems mit DP12-Display Sie aktivieren das System durch das 3-sekündige Drücken und Halten der ON/ OFF-Taste an der Display-Bedieneinheit oberhalb des linken Lenkergriffes. Als Rückmeldung, dass das System aktiviert wird, erscheint ein Countdown auf dem Display.
- Seite 20 TranzX PST (Power Support Technology) für Fahrräder mit elektronischer Tretunterstützung Systemelemente und Ihre Eigenschaften Sensoren Je nach Modellgattung und –Ausrichtung kommen in unserer Modellpalette verschiedene Sensormodelle und Sensorkombinationen zum Einsatz. TMM4-Sensor + RPM Sensor TMM4-Sensor Der Drehmomentsensor (Torquesensor) ist an der rechten Aufnahme des Hinterrades montiert.
- Seite 21 TranzX PST (Power Support Technology) für Fahrräder mit elektronischer Tretunterstützung Akku Akkupflege Haben Sie den Akku in letzter Zeit aufgeladen? Wenn 3 Monate seit der letzten Ladung vergangen sind, laden Sie den Akku wiederholt. Das regelmäßige Laden des Akkus hilft, die Lebensdauer zu erhöhen und vermeidet Beschädigungen.
- Seite 22 TranzX PST (Power Support Technology) für Fahrräder mit elektronischer Tretunterstützung Verkabelung Die folgende schematische Abbildung zeigt die Verkabelung bei Verwendung eines Vorderradmotors in Kombination mit den Standardkomponenten TMM4-Sensor und Gepäckträgerbatterie. Bei Modellen mit anderen Komponentenkombinationen, wie Hinterradmotor, Innenlagersensor, u.ä. finden Sie eine...
- Seite 23 TranzX PST (Power Support Technology) für Fahrräder mit elektronischer Tretunterstützung Häufig gestellte Fragen (FAQs) Bitte beachten Sie, dass folgende FAQs nicht auf alle Modellvarianten zutreffen werden. Bei Fragen wenden Sie sich bitte an Ihren Fachhändler. Wie funktioniert TranzX PST? Betätigen Sie einfach die ON/ OFF Taste und wählen Sie den Unterstützungsmodus am Display und der Motor startet sobald Sie in die Pedale treten.
- Seite 24 Nein, wenn Sie Ihr Fahrrad parken, schaltet es automatisch nach 3 Minuten ab. Brauche ich eine Versicherung? Nein. Ihr TranzX PST unterstützt Sie nur bis zu 25 km/ h. Damit handelt es sich bei Ihrem TranzX PST Pedelec um ein Fahrrad und nicht um ein Moped. Es besteht somit keine Versicherungspflicht.
- Seite 25 TranzX PST (Power Support Technology) für Fahrräder mit elektronischer Tretunterstützung Beim Bergauffahren unterbricht manchmal der Motor für 2-3 Sekunden, obwohl ich kräftig pedaliere Stellen Sie bitte sicher, dass der Tretlagersensor bei 1/3 Kurbelumdrehung mindestens einen Impuls erhält; d.h. bei zu langsamen Pedalieren erhält der Tretlagersensor zu wenig Impulse und die Motorunterstützung stoppt.
- Seite 26 Demontieren sie das Bremshebelkabel vom Display Display kalibrieren: Drücken und halten Sie 6 Sekunden die Taste für die Hintergrundbeleuchtung auf dem Display Das TranzX PST springt jetzt auf den Normal Modus ohne Bremshebel Error Code 6 "cut off" um Bremshebelkabel muß repariert oder ausgetauscht werden...
- Seite 27 TranzX PST (Power Support Technology) für Fahrräder mit elektronischer Tretunterstützung Zusätzliche Erläuterung zu Fehlercode 1 Bitte beachten Sie, dass der Motorstecker richtig zusammengesteckt ist. Dieser ist 3fach gedichtet, daher etwas schwergängig. Es hilft die folgende Anleitung: 1. Kabelhalterung öffnen bei VR-Motor: Gabel rechts (Abb. a) / bei HR-Motor: Hinterbau links (ohne Abb.)
- Seite 28 TranzX PST (Power Support Technology) für Fahrräder mit elektronischer Tretunterstützung Das Display zeigt nicht die derzeitige Geschwindigkeit an oder die Geschwindigkeitsanzeige ändert sich andauernd? Kontaktieren Sie Ihren Fachhändler Die Batterieanzeige im Display blinkt. Die Batterieanzeige beginnt zu blinken, wenn das Display nicht die Akkukapazität erkennt; aber die Unterstützung vorhanden ist.
- Seite 29 TranzX PST (Power Support Technology) für Fahrräder mit elektronischer Tretunterstützung Die Akkuabdeckung kann nicht vollständig geschlossen werden? Lockern Sie die Schrauben und bewegen Sie die Plastikabdeckung an den richtigen Platz. (Abb. a & b). Stellen Sie die Schrauben nochmals etwas feiner nach. So rücken Sie die Akku in die richtige Stellung.
- Seite 30 Hercules Pedelecs sind für die Nutzung im typischen Stadtrad-Betrieb auf öffentlichen Straßen und auf Radwegen ausgelegt. Unsere mit der TranzX PST Antriebstechnik ausgestatteten Modelle sind ab Werk nach StVZO ausgestattet. D.h. eine zugelassene Lichtanlage und die erforderlichen Reflektoren sind bereits montiert.
- Seite 31 TranzX PST (Power Support Technology) für Fahrräder mit elektronischer Tretunterstützung Pedelectransport am Auto Gewichtsverteilung beim Pedelec unterscheidet sich deutlich Gewichtsverteilung bei Fahrrädern ohne Antrieb. Ein Pedelec ist deutlich schwerer als ein Fahrrad ohne Antrieb. Dies erschwert das Abstellen, Schieben, Anheben und Tragen des Pedelecs.
- Seite 32 TranzX PST (Power Support Technology) für Fahrräder mit elektronischer Tretunterstützung WICHTIG! Falls Sie ein Problem mit Ihrer TranzX PST Pedelec haben, kontaktieren Sie bitte Ihren Fachhändler. Accell Germany GmbH Max-Planck-Strasse 4 D - 97526 Sennfeld Telefon: +49(0)9721-67516–0 Fax: +49(0)9721-67516 99 info@hercules-bikes.de...
- Seite 33 TranzX PST (Power Support Technology) für Fahrräder mit elektronischer Tretunterstützung NOTIZEN Hier ist Platz für Ihre...
