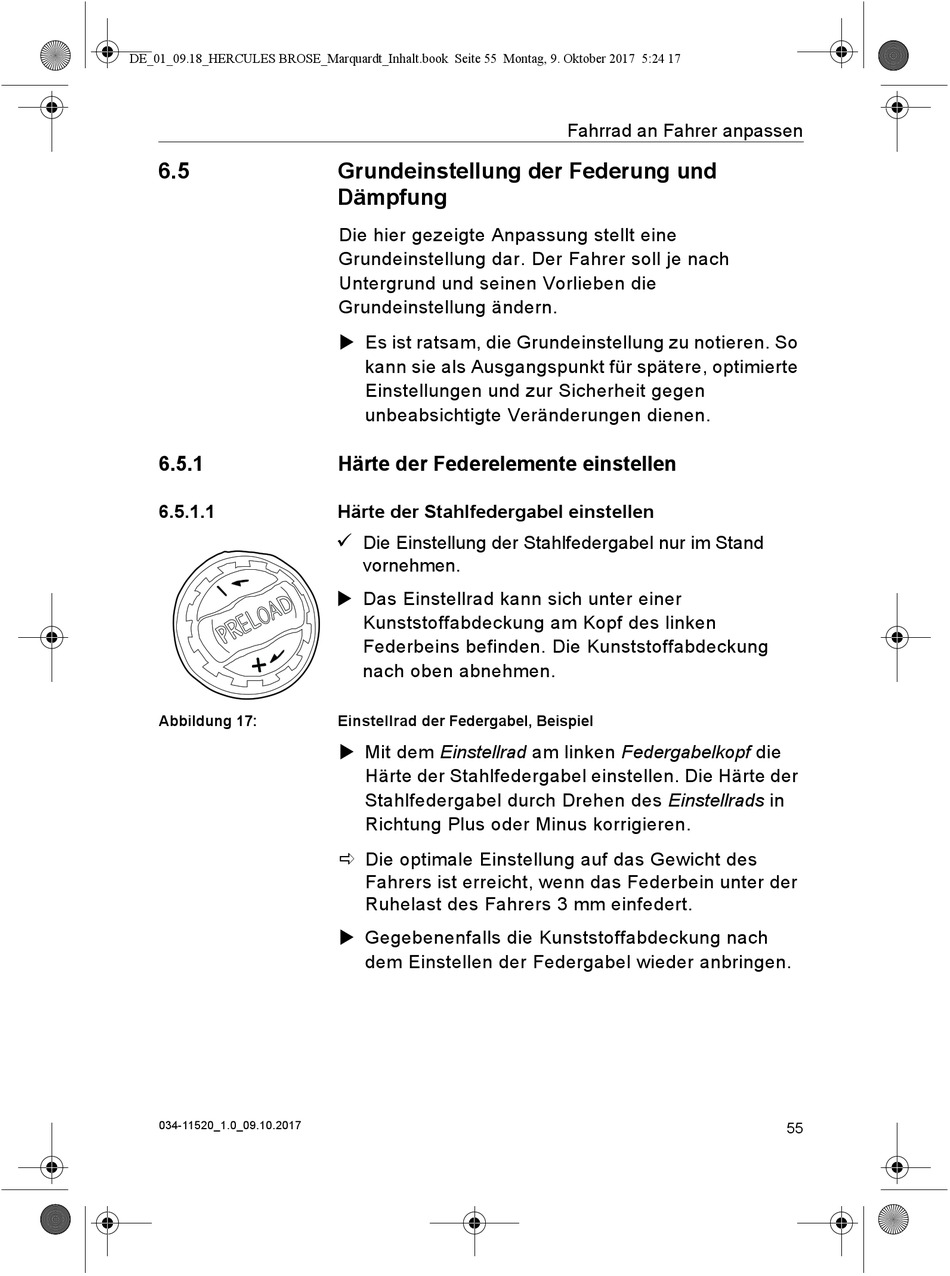

Grundeinstellung Der Federung Und Dämpfung; Härte Der Federelemente Einstellen; Härte Der Stahlfedergabel Einstellen; Einstellrad Der Federgabel, Beispiel - Hercules NOS FS PRO Originalbetriebsanleitung

DE_01_09.18_HERCULES BROSE_Marquardt_Inhalt.book Seite 55 Montag, 9. Oktober 2017 5:24 17
6.5
6.5.1
6.5.1.1
Abbildung 17:
034-11520_1.0_09.10.2017
Grundeinstellung der Federung und
Dämpfung
Die hier gezeigte Anpassung stellt eine
Grundeinstellung dar. Der Fahrer soll je nach
Untergrund und seinen Vorlieben die
Grundeinstellung ändern.
 Es ist ratsam, die Grundeinstellung zu notieren. So
kann sie als Ausgangspunkt für spätere, optimierte
Einstellungen und zur Sicherheit gegen
unbeabsichtigte Veränderungen dienen.
Härte der Federelemente einstellen
Härte der Stahlfedergabel einstellen

Die Einstellung der Stahlfedergabel nur im Stand
vornehmen.
 Das Einstellrad kann sich unter einer
Kunststoffabdeckung am Kopf des linken
Federbeins befinden. Die Kunststoffabdeckung
nach oben abnehmen.

Einstellrad der Federgabel, Beispiel

 Mit dem Einstellrad am linken Federgabelkopf die
Härte der Stahlfedergabel einstellen. Die Härte der
Stahlfedergabel durch Drehen des Einstellrads in
Richtung Plus oder Minus korrigieren.
 Die optimale Einstellung auf das Gewicht des
Fahrers ist erreicht, wenn das Federbein unter der
Ruhelast des Fahrers 3 mm einfedert.
 Gegebenenfalls die Kunststoffabdeckung nach
dem Einstellen der Federgabel wieder anbringen.
