Betrieb

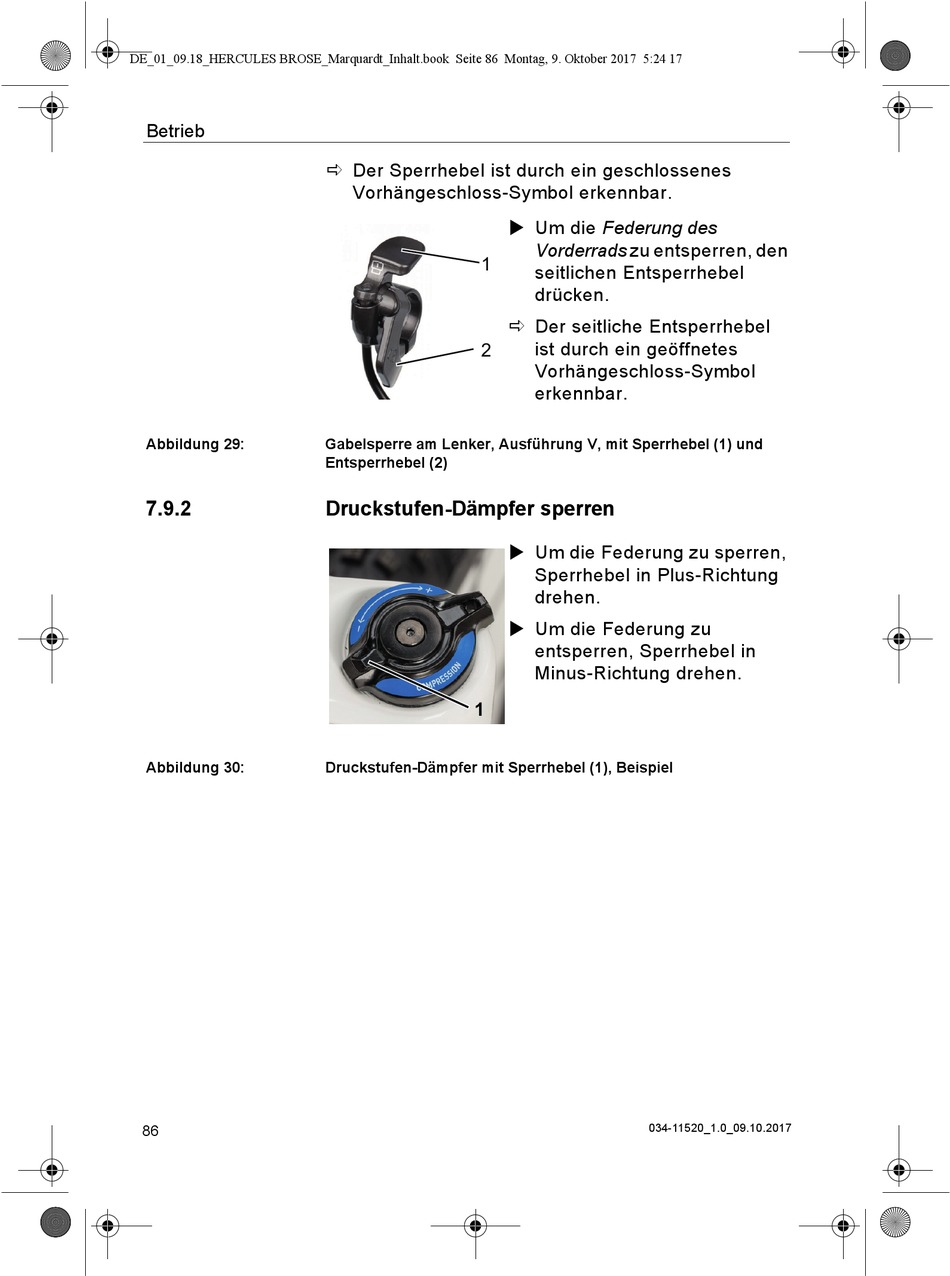

Abbildung 29:
7.9.2
Abbildung 30:
86
 Der Sperrhebel ist durch ein geschlossenes
Vorhängeschloss-Symbol erkennbar.
1
2
Gabelsperre am Lenker, Ausführung V, mit Sperrhebel (1) und
Entsperrhebel (2)
Druckstufen-Dämpfer sperren
1
Druckstufen-Dämpfer mit Sperrhebel (1), Beispiel
 Um die Federung des
Vorderrads zu entsperren, den
seitlichen Entsperrhebel
drücken.
 Der seitliche Entsperrhebel
ist durch ein geöffnetes
Vorhängeschloss-Symbol
erkennbar.
 Um die Federung zu sperren,
Sperrhebel in Plus-Richtung
drehen.
 Um die Federung zu
entsperren, Sperrhebel in
Minus-Richtung drehen.
