98 de | Verstärker, 600 W, 8 Kanäle | PRA-AD608
2.
3.

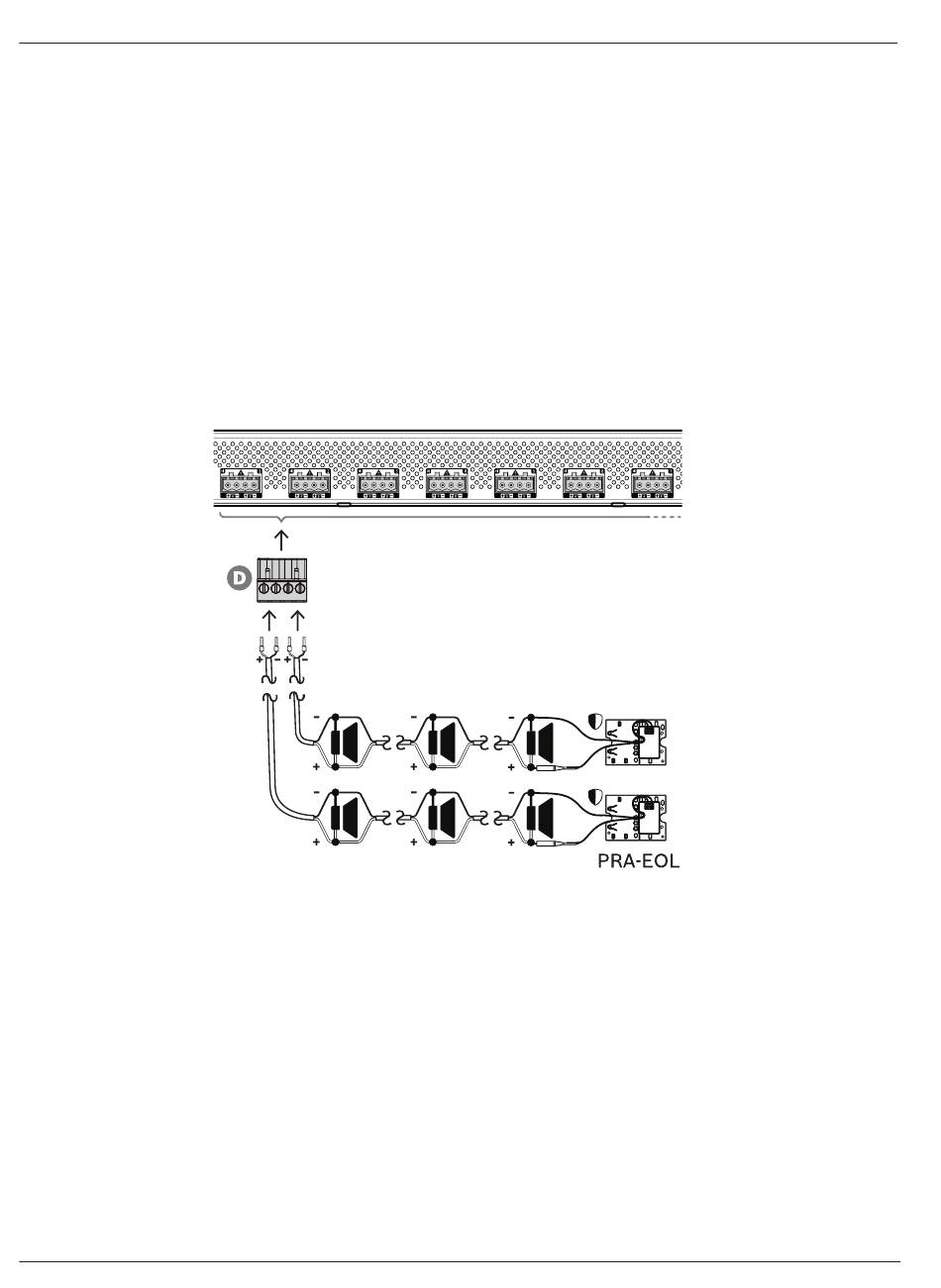

Zwei Leitungen (A + B)
Falls eine redundante Lautsprecherleitung erforderlich ist, schließen Sie zwei
Lautsprecherleitungen entsprechend der folgenden Vorgehensweise an – eine an Ausgang A
und eine an Ausgang B. In der Regel werden die Lautsprecher abwechselnd montiert, also A,
B, A, B usw., wobei eine Hälfte an A und die andere Hälfte an B angeschlossen ist.
Wenn eine Lautsprecherleitung ausfällt, kann dies zu einem Verlust der Hälfte der
Lautsprecher führen. Bei korrekter Positionierung der Lautsprecher fällt der akustische
Ausgangspegel um 3 dBSPL. Ein Fehler der Lautsprecherleitung wird gemeldet.
1.
2.
3.
2019.11 | V1.00 |
Dämpfung des akustischen Schallpegels aufgrund von Verlusten der
Lautsprecherleitungen. In Abschnitt Empfehlungen für Kabeltypen, Seite 23 finden Sie
Empfehlungen für Dimensionen von Lautsprecherkabeln.
Stecken Sie die nahen Enden der Adern des Lautsprecherkabels in die Öffnungen 1 und 2
des Steckverbinders (D). Verwenden Sie dafür vorzugsweise gecrimpte Aderendhülsen,
die zum verwendeten Leiterquerschnitt passen. Achten Sie auf die korrekte Polarität.
– Verwenden Sie zum Festziehen der einzelnen Anschlüsse einen
Schlitzschraubendreher.
Falls die angeschlossenen Lautsprecher auch für Sprachalarmierung und Evakuierung
vorgesehen sind und eine Überwachung der Lautsprecherleitung erforderlich ist, stellen
Sie sicher, dass alle Lautsprecher durchgeschleift verbunden sind und zur Überwachung
ein Linienendmodul am Ende der Lautsprecherleitung angeschlossen ist.
– Es sind keine Verzweigungen zulässig, da sie nicht überwacht werden.
Schließen Sie die Hälfte der Lautsprecher parallel in einer Durchschleifverbindung (Loop-
through) an Ausgang A an. Achten Sie auf die korrekte Polarität.
– Gehen Sie bei der Verkabelung wie bei einer einzelnen Lautsprecherleitung vor.
Schließen Sie ein Linienendmodul an das Ende der Lautsprecherleitung A an.
Wiederholen Sie diesen Vorgang für die andere Hälfte der Lautsprecher und schließen Sie
diese an Ausgang B an.
