96 de | Verstärker, 600 W, 8 Kanäle | PRA-AD608

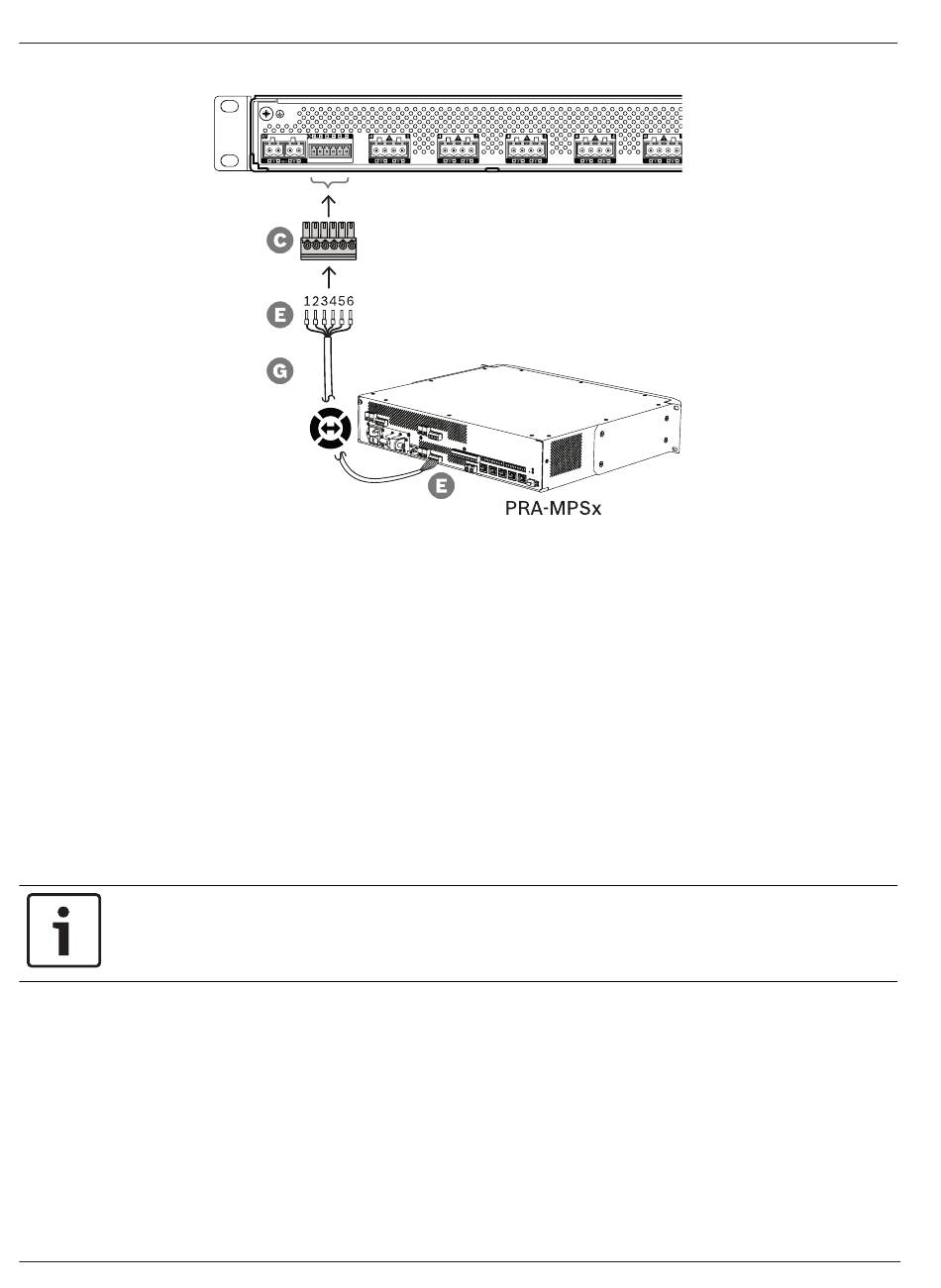

Gehen Sie wie folgt vor, um eine Lifeline-Verbindung herzustellen:
1.
2.
3.
Hinweis!
Die Lifeline-Verbindung darf maximal 3 m lang sein.
9.5.5 Verstärkerausgänge
Der Verstärker verfügt über acht Ausgangskanäle und einen Reserve-/Havariekanal, der die
Funktion eines ausgefallenen Kanals übernehmen kann.
Die Kanäle verfügen über Direct-Drive-70/100‑V-Ausgänge für geringe Verzerrung, minimales
Übersprechen und eine große Audiobandbreite. Es gibt keine Ausgangstransformatoren, die
die Ausgangsleistung jedes Kanals begrenzen könnten. Jeder Kanal hat zudem einen
lastunabhängigen flachen Frequenzgang. Mit dieser Kombination von Funktionen kann die
verfügbare Verstärkerleistung über alle Kanäle aufgeteilt und die Leistung effektiv genutzt
werden.
2019.11 | V1.00 |
Crimpen Sie die Aderendhülsen E an einem Kabelende auf die Enden der Adern von
Kabel G, um eine stabile, zuverlässige elektrische Verbindung zu gewährleisten.
– Verwenden Sie dabei ein geeignetes Crimp-Werkzeug.
Schieben Sie jede Ader in die entsprechende Öffnung von Steckverbinder C. Die
Verdrahtungsreihenfolge ist dabei nicht wichtig, aber Sie sollten dieselbe Reihenfolge für
alle Lifeline-Leitungen im System verwenden, um das Fehlerrisiko zu minimieren.
– Verwenden Sie zum Festziehen der einzelnen Anschlüsse einen
Schlitzschraubendreher.
Stecken Sie den Kabelsteckverbinder in die Lifeline-Buchse des Verstärkers, schneiden
Sie das Kabel auf die richtige Länge zu und befestigen Sie am Kabelende einen
Steckverbinder desselben Typs, der mit der multifunktionalen Stromversorgung geliefert
wird. Beachten Sie dabei die Verdrahtungsreihenfolge. Stecken Sie diesen Steckverbinder
in die Lifeline-Buchse der multifunktionalen Stromversorgung.
