Hinweis!
Im Gegensatz zum 4‑Kanal-Verstärker verwenden die Ausgänge des 8‑Kanal-Verstärkers
4‑polige Steckverbinder ohne separate Klemmen für das Linienendmodul.
Sie dürfen den 4‑poligen Steckverbinder nicht durch zwei separate 2‑polige Steckverbinder
für die Ausgänge A und B ersetzen, da Steckverbinder B dann vom Verstärker getrennt
werden kann, während das Linienendmodul an der Lautsprecherleitung angeschlossen bleibt
und kein Fehler gemeldet wird, bis eine Unterbrechung im Ring (Loop) auftritt. Erst dann
zeigt sich, dass die Lautsprecherleitung nach der Unterbrechung nicht mehr von Ausgang B
angesteuert werden kann. Wenn der 4‑polige Kombi-Steckverbinder für die Ausgänge A und B
unabsichtlich abgezogen wird, werden die Ausgänge A und B zusammen mit dem
Linienendmodul getrennt und es wird sofort ein Fehler gemeldet.
9.5.6

Ethernet-Netzwerk

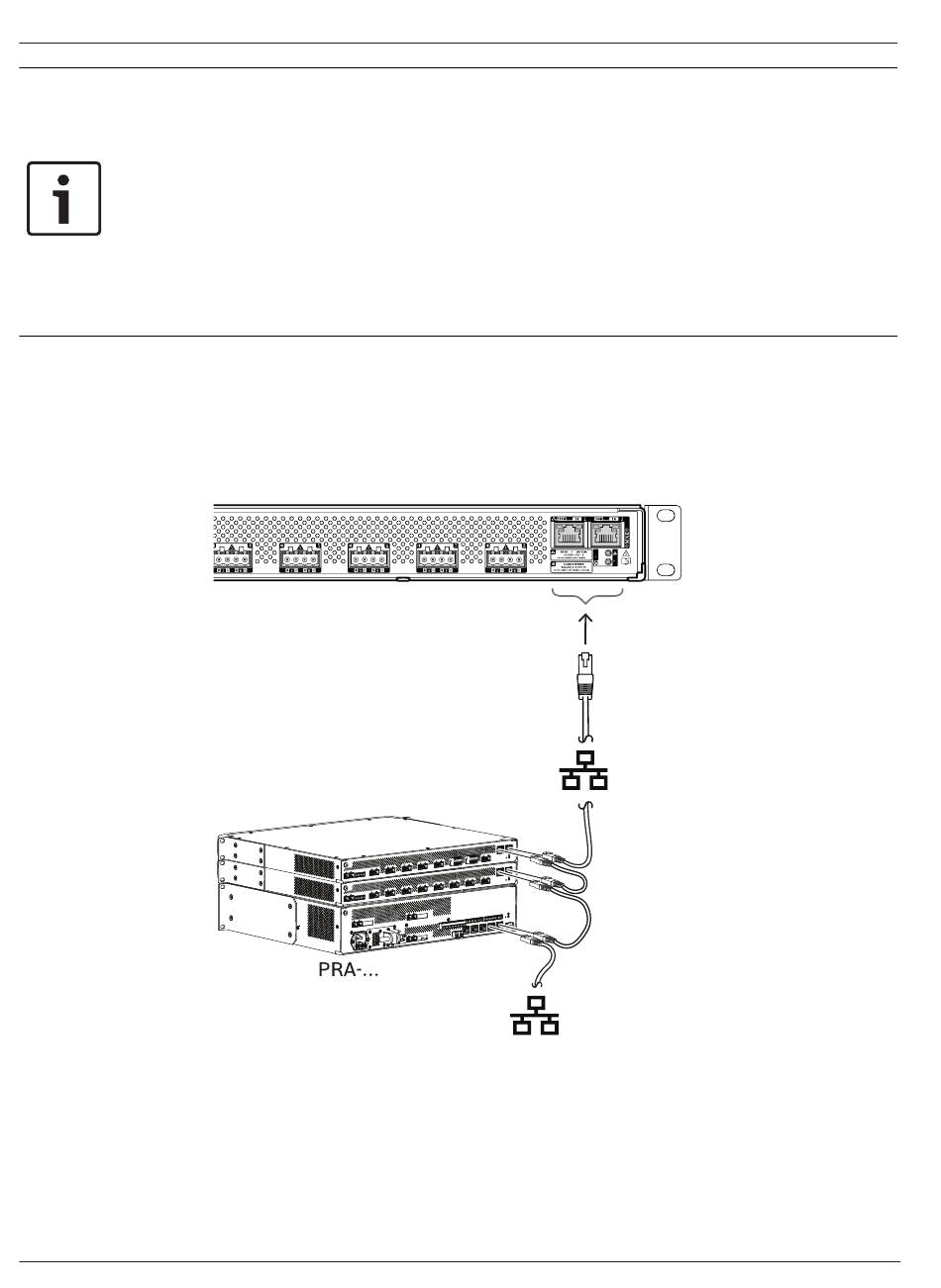

Der Verstärker besitzt zwei Ethernet-Ports, einen integrierten Ethernet-Switch und unterstützt
RSTP. Gehen Sie wie folgt vor, um den Verstärker an ein Netzwerk anzuschließen. Das
Netzwerk muss so konfiguriert werden, dass der Verstärker vom Systemcontroller erkannt und
erreicht werden kann.
1.
2.
3.
2019.11 | V1.00 |
Verwenden Sie geschirmte Gbit-Ethernet-Kabel (vorzugsweise CAT6a F/UTP) mit RJ45-
Steckverbindern, um den Verstärker an ein Netzwerk anzuschließen.
Schließen Sie ein Ende des Kabels an einen Anschluss des Verstärkers an.
Schließen Sie das andere Ende des Kabels an einen anderen Netzwerk-Port im Netzwerk
an. Dies kann ein Port des Systemcontrollers, eines separaten Switches im Netzwerk,
aber auch einer anderen PRAESENSA Systemkomponente in demselben Rack sein.
