80 de | * Verstärker, 600 W, 4 Kanäle | PRA-AD604
Jeder Kanal verfügt über eine 6-polige Anschlussbuchse für Ausgänge für die unabhängig
geswitchten Lautsprechergruppen A und B sowie über eine separate Anschlussmöglichkeit für
ein Linienendmodul zur Lautsprecherleitungsüberwachung (nur für Class‑A-Ring, A zu B).
Vorsicht!
Für Konformität mit UL 62368-1 müssen durchgehend Class‑2-Lautsprecherkabel (CL2)
!
verwendet werden. Diese Anforderung gilt nicht für die Konformität mit EN/IEC 62368-1.
Vorsicht!
Verstärkerausgänge können Ausgangsspannungen bis zu 100 Vrms tragen. Das Berühren nicht
!
isolierter Anschlüsse oder Verdrahtungen kann ein unangenehmes Gefühl verursachen.
Hinweis!
Nur Verstärkerkanal 1 und der Reserve-/Havariekanal können bis zu 600 W liefern. Alle
anderen Kanäle sind auf maximal 300 W begrenzt. In der Praxis wird die flexible Aufteilung
der gesamten Verstärkerleistung über die Kanäle nicht dadurch eingeschränkt, da bei einer
Zone mit mehr als 300 W Last, die an Kanal 1 angeschlossen ist, kein anderer Kanal mit mehr
als 300 W belastet werden kann, ohne dass die maximal zulässige Gesamtleistung von 600 W
überschritten wird.
Drei unterschiedliche Lautsprecheranschluss-Topologien werden unterstützt, die in der
Systemkonfiguration konfiguriert werden können:

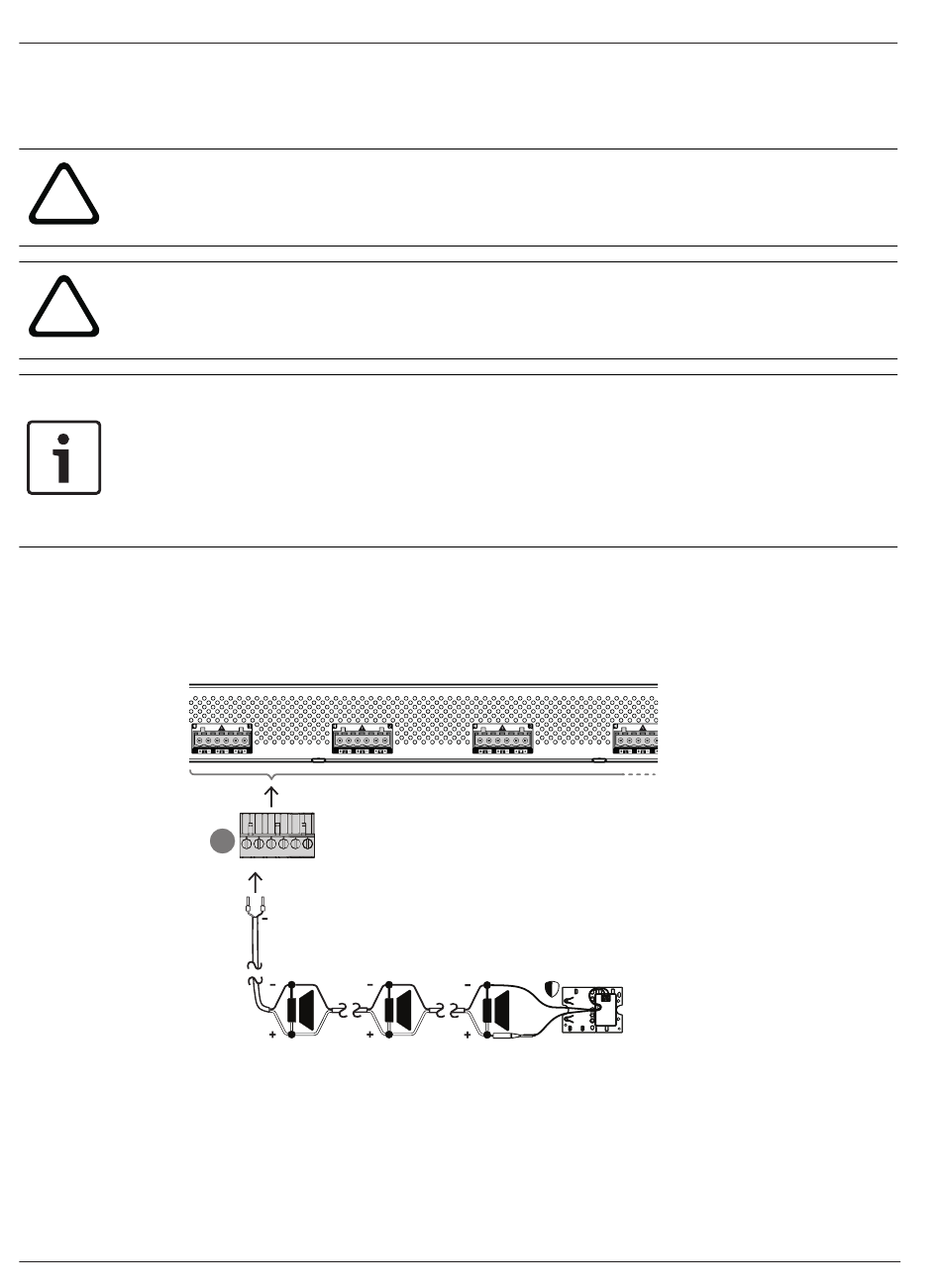

Eine Leitung (nur A)
Falls für eine Zone keine redundante Lautsprecherleitung erforderlich ist, gehen Sie
folgendermaßen vor, um die Lautsprecher nur an Ausgang A anzuschließen:
1.
2019.11 | V1.00 |
D
+
Schließen Sie alle Lautsprecher parallel an und achten Sie dabei auf die korrekte
Polarität. Wählen Sie den richtigen Leitungsquerschnitt unter Berücksichtigung der
angeschlossenen Lautsprecherleistung, der Leitungslänge und der maximal zulässigen
PRA-EOL
