Installazione e collegamento del sistema aereo
Qui si utilizzano la staffa per antenna III, il DJI DATALINK, il PRO 900, il DJI Matrice 600, il D-RTK e il
sistema di controllo di volo DJI A3 per una tipica procedura di installazione e collegamento.

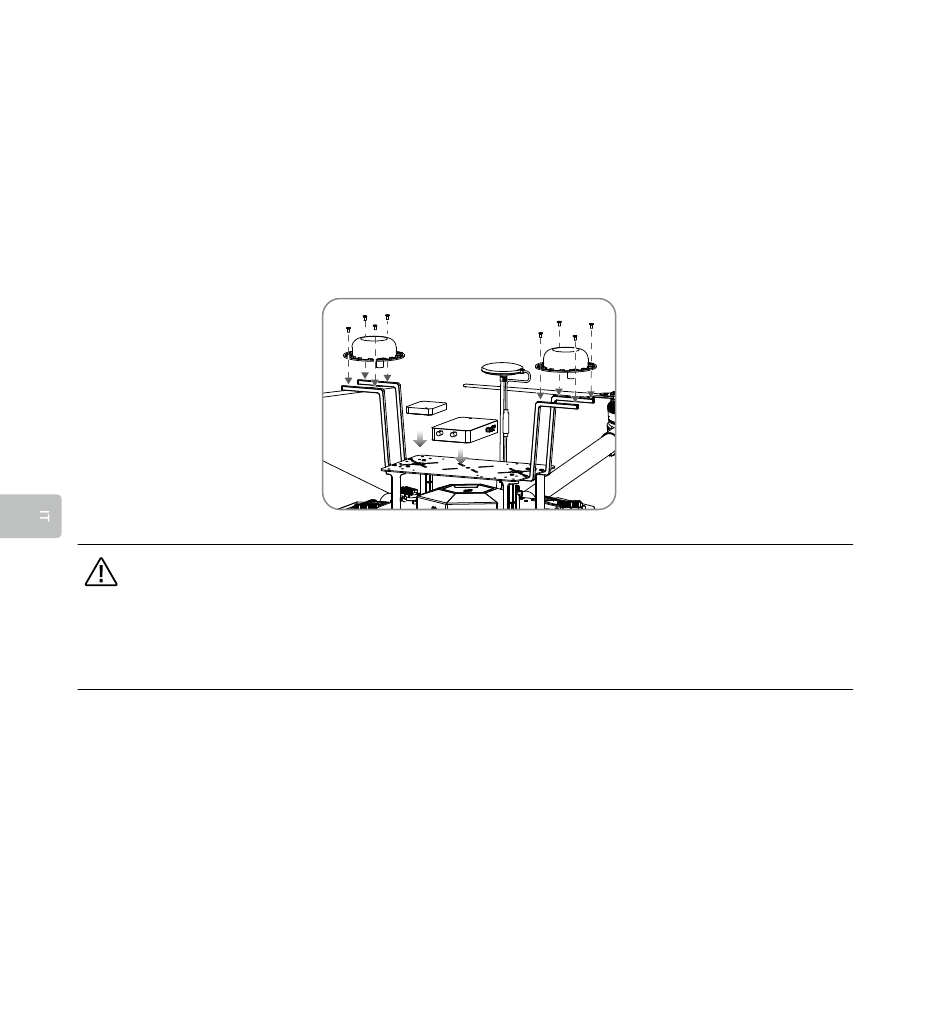

Installazione
1. Montare le due antenne GNSS sulla staffa per antenna III con quattro viti M3.0 × 6.5.
2. Collegare il processore del D-RTK (funziona come sistema aereo) e la stazione mobile del DATALINK
PRO alla piastra di espansione superiore con del nastro biadesivo.
• Utilizzare la staffa per antenna II in caso di utilizzo di altri tipi di aeromobili e rispettare i requisiti
seguenti:
a. Verificare che le due staffe per antenna
velivolo e che la distanza tra le due antenne sia maggiore di 25 cm (più sono distanti meglio è).
b. Le due staffe per antenna
c. Le due antenne del sistema aereo dovrebbero essere mantenute alla stessa altezza.
Collegamento
1. Utilizzando i cavi per antenna, collegare la porta "ANT1" del sistema terrestre a un'antenna come
antenna master, e la porta "ANT2" all'altra antenna come antenna slave.
2. Collegare le antenne della stazione mobile del DATALINK PRO e fissare i cavi mediante delle clip.
3. Collegare la porta CAN/UART del sistema aereo alla porta CAN/UART della stazione mobile del
DATALINK PRO con un cavo a 8 pin.
4. Collegare la porta "CAN1" del sistema aereo a qualsiasi porta CAN1 del controllore di volo A3 con un
cavo CAN a 4 pin.
5. Collegare la porta "POWER" del sistema aereo alla porta di alimentazione del velivolo con un cavo di
alimentazione
del sistema aereo.
I
© 2016 DJI All Rights Reserved.
78
formino una linea retta passante per il centro di gravità del
II
dovrebbero essere equidistanti dal centro di gravità del velivolo.
II
