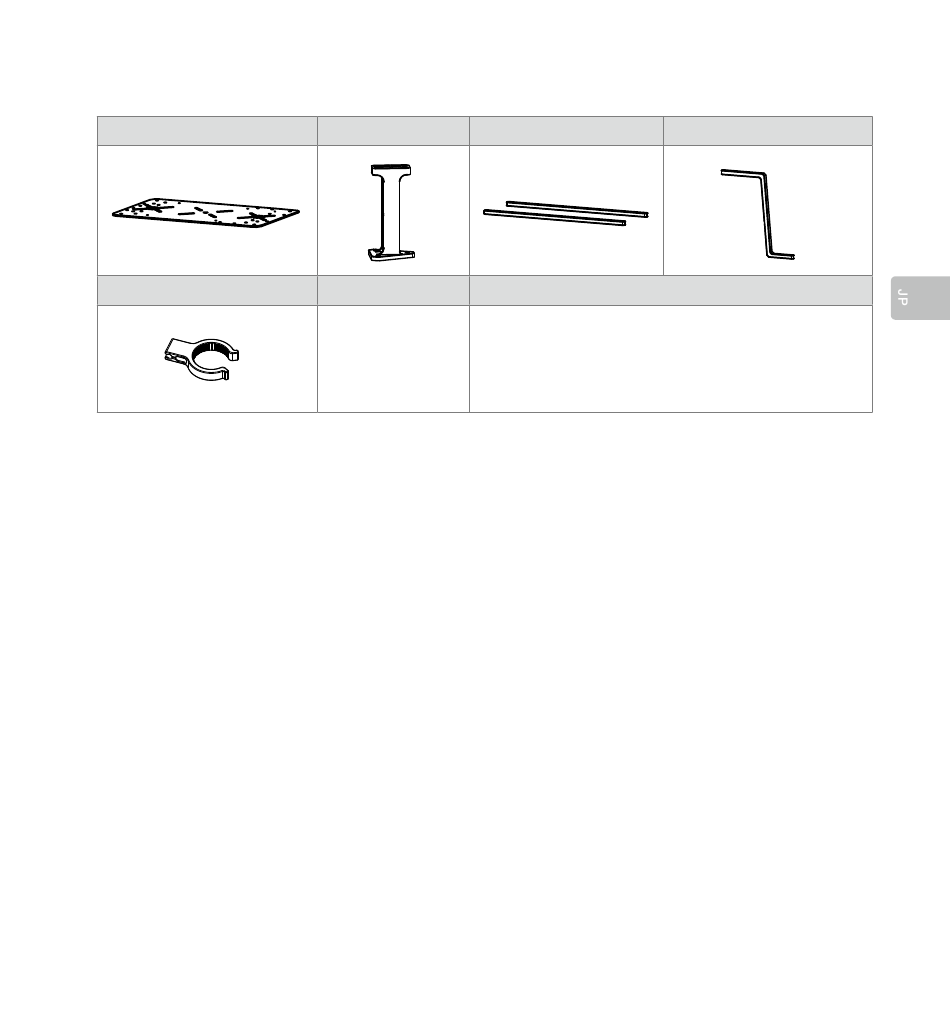

Matrice 600 アクセサリ *
上部拡張プレート 1 枚
アンテナクリップ 2 個
* DJI Matrice 600 および D-RTK の両方をご購入の場合、 無料でご利用いただけます。
グラウンドシステムの取り付けおよび接続
以下では、 DJI A3 フライトコントロールシステム、 DJI DATALINK PRO 900、 DJI インテリジェントフライトバッテリを使用した、
一般的な取り付けおよび接続について説明します。
取り付け
1. M2.5 × 5 のネジ 2 本を使用して、 DATALINK PRO ブラケッ トをベースボードに取り付けます。
2. M3.0 × 8 のネジ 3 本を使用して、 GNSS アンテナをアンテナブラケッ ト I に取り付けます。 次に、 そのアンテナブラケッ
ト I をベースボードに取り付けます。
3. D-RTK プロセッサをベースボードに取り付けます。
4. DATALINK PRO ベースステーションを DATALINK PRO ブラケッ トに取り付けます。
5. バッテリをマジックテープで所定の位置に固定します。 次に、 ベースボードを適切な三脚
* 普通のカメラやビデオカメラ用の、 1/4-20 のネジが付いた三脚を使用することができます。
ブラケッ ト 4 個 補助ブラケッ ト 2 個
ネジ
M2.5 × 5
M3.0 × 8
アンテナブラケッ ト III 4 個
に取り付けます。
*
