Установка и подключение воздушной системы
В качестве примера стандартной установки описывается процесс соединения кронштейна для атенны III,
DJI DATALINK PRO 900, DJI MATRICE 600, D-TRK и системы управления полетом DJI A3.

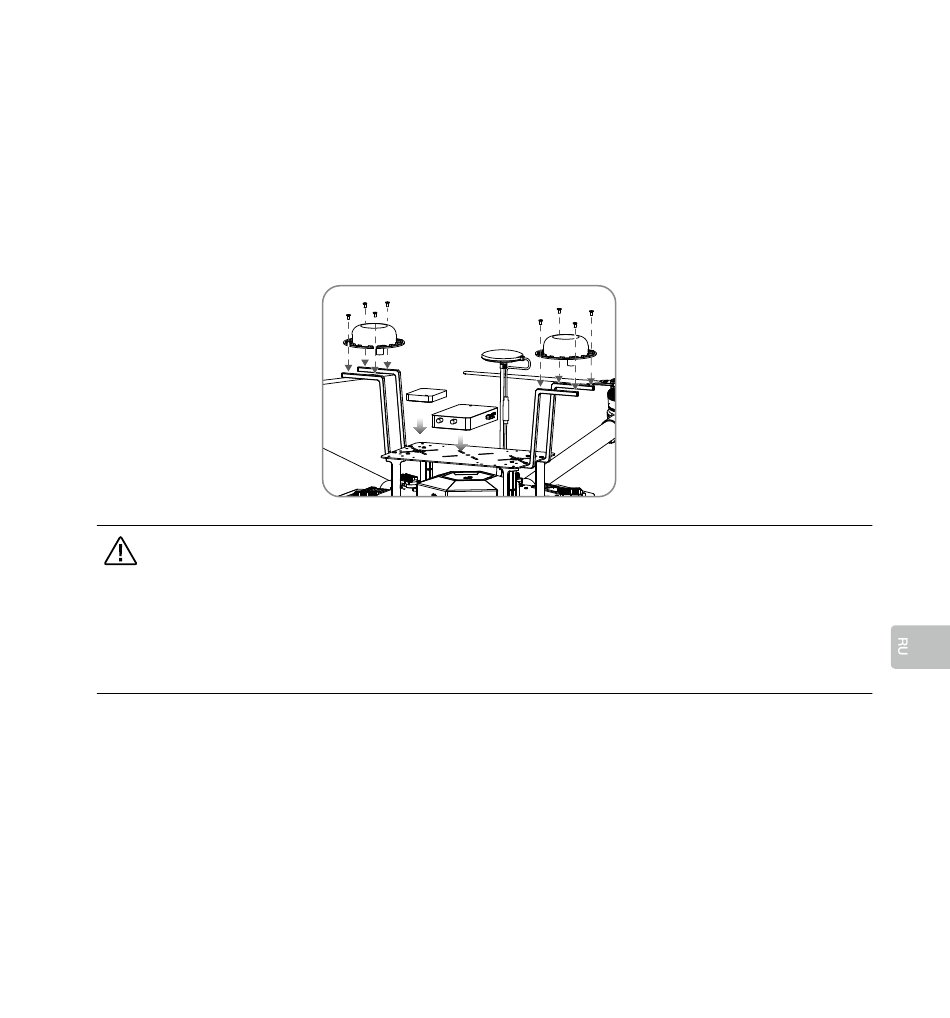

Установка
1. Установите две антенны GNSS на кронштейн для антенны III с помощью винтов M3.0 × 6.5
2. С помощью двусторонней клейкой ленты прикрепите процессор D-RTK (работающий как воздушная
система) и мобильную станцию DATALINK PRO к верхнему модулю расширения.
• При работе с другими типами летательных аппаратов используйте кронштейн для антенны II и
соблюдайте нижеуказанные требования:
а. Убедитесь, что два кронштейна для антенн II образуют прямую линию, проходящую через
центр тяжести летательного аппарата, и находятся более чем в 25 см друг от друга (чем
дальше, тем лучше).
б. Два кронштейна для антенн II должны находиться на одинаковом расстоянии от центра
тяжести летательного аппарата.
в. Две антенны воздушной системы должны находиться на одной высоте.
Подключение
1. С помощью кабелей антенн подключите порт "ANT1" наземной системы к одной антенне (она будет
основной) и порт "ANT2" к другой антенне (она будет вспомогательной).
2. Прикрепите антенны мобильной станции DATALINK PRO и закрепите их с помощью зажимов.
3. Подключите порт CAN/UART воздушной системы к порту CAN/UART мобильной станции DATALINK PRO
с помощью 8-контактного кабеля.
4. Подключите порт "CAN1" воздушной системы к любому порту CAN1 на пульте управления A3 с помощью
4-контактного кабеля CAN.
5. Подключите порт "POWER" воздушной системы к порту питания летательного аппарата с помощью
кабеля питания воздушной системы
