航空系統安裝連線
下面安裝連線以天線支架 III、DJI DATALINK PRO 900、DJI Matrice 600 和 DJI A3 飛行控制系
統舉例說明。
安裝

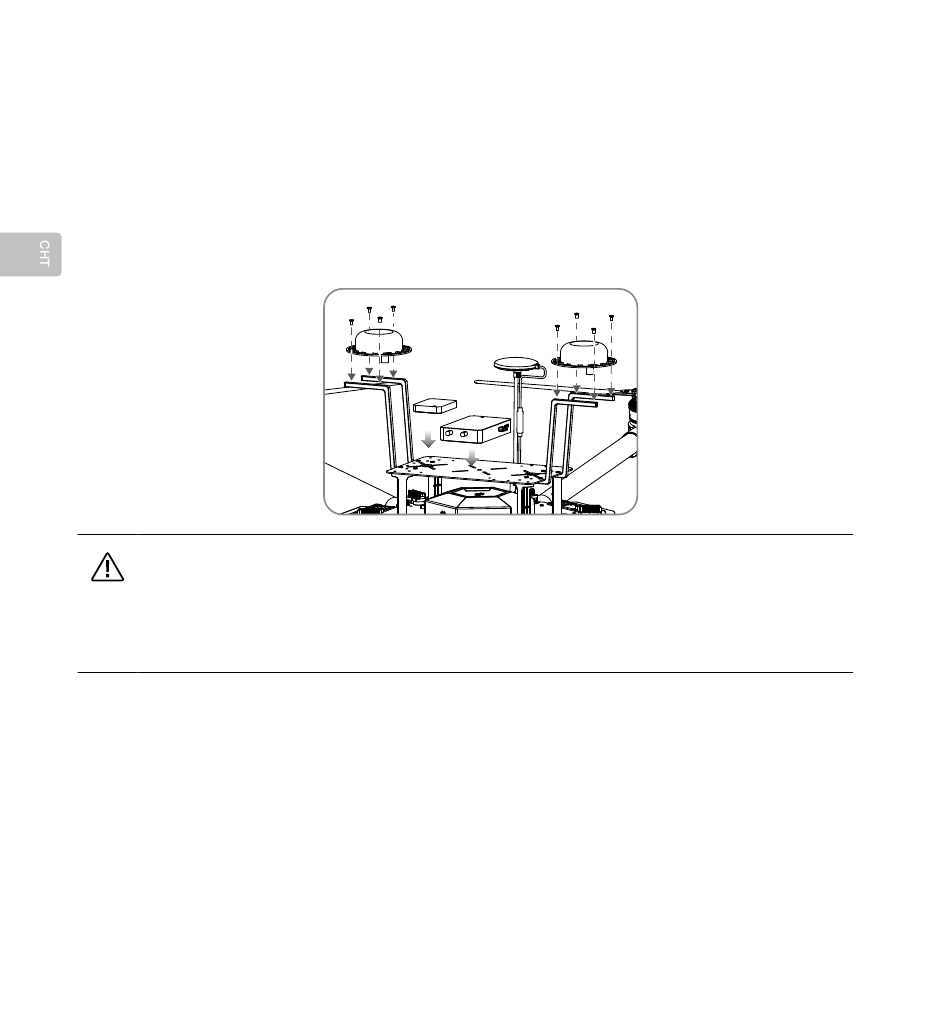

1. 分別使用四枚 M3.0×6.5 螺絲將 GNSS 天線固定到天線支架 III 上。
2. 使用雙面膠帶將一個 D-RTK 處理器 ( 作為航空系統 ) 和 DATALINK PRO 行動台安裝到飛行
器的上擴展板。
• 如果安裝到其它飛行器，請使用兩個天線支架 II，並遵守以下要求：
a. 兩個天線支架 II 和飛行器重心必須保持在一條直線上，且兩個天線之間的距離不
能小於 25 公分 ( 盡可能保持最遠距離 )。
b. 兩個天線支架 II 必須與飛行器重心保持等距離。
c. 兩個天線的安裝高度必須保持一致。
連線
1. 分別使用天線纜線連接航空系統的兩個天線，其中 ANT1 連接埠連接主天線，而 ANT2 連接
埠則連接從屬天線。
2. 安裝 DATALINK PRO 行動台的天線，並用天線夾固定好。
3. 使用 8 針腳纜線連接航空系統 CAN/UART 連接埠和 DATALINK PRO 行動台 CAN/UART 連接
埠。
4. 使用 4 針腳 CAN 纜線，將航空系統 CAN1 連接埠連接到 A3 飛行控制系統上的任一個
CAN1 連接埠。
5. 使用航空系統電源線 I，將「電源」連接埠連接到 DJI Matrice 600 上的電源連接埠。
