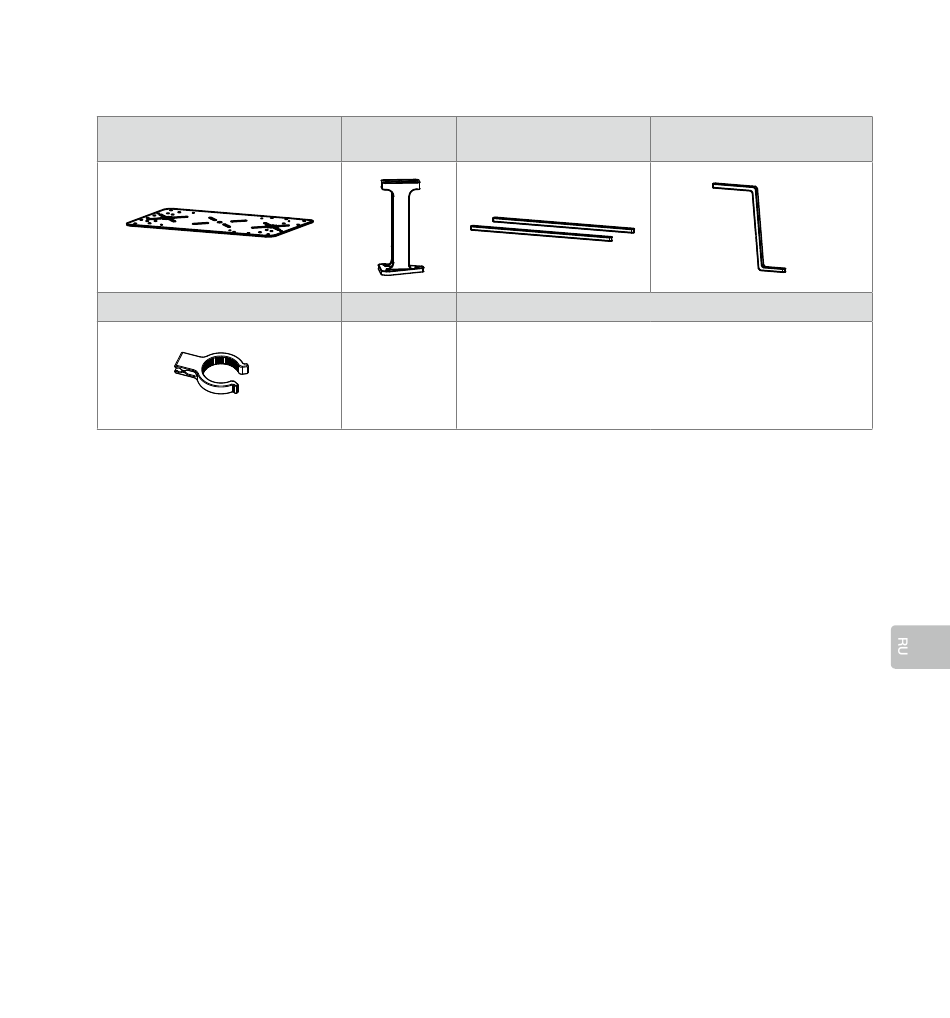

Аксессуары Matrice 600*
Верхний модуль расширения ×1 Кронштейн ×4
Зажим антенны ×2
*Предлагается при покупке DJI Matrice 600 и D-RTK.
Установка и подключение наземной системы
В качестве примера стандартной установки описывается процесс подключения системы управления поле-
том DJI A3, DJI DATALINK PRO 900 и аккумулятора DJI Intelligent Flight.
Установка
1. Установите кронштейн для DATALINK PRO на основную плату с помощью двух винтов M2.5 × 5.
2. Установите антенну GNSS (глобальной навигационной спутниковой системы) на кронштейн для антенны
I с помощью трех винтов M3.0 × 8, а затем закрепите кронштейн для антенны I на основной плате.
3. Закрепите процессор D-RTK на основной плате, так же, как на наземной системе.
4. Зафиксируйте базовую станцию DATALINK PRO на кронштейне DATALINK PRO.
5. Зафиксируйте аккумулятор с помощью липучки, а затем закрепите основную плату на подходящем штати-
ве.*
*Используется с обычной камерой и штативами видеокамер, устанавливаемыми с помощью винтов размером
от 1/4 дюйма до 20 дюймов.
Вспомогательный
кронштейн ×2
Винт
M2.5 ×5
M3.0 ×8
Кронштейн для антенны III×4
