Instalación y conexión de Air System
A continuación, se usa como ejemplo el soporte de antena III, el DJI DATALINK PRO 900, el DJI Matrice
600, el D-RTK y el sistema de control de vuelo DJI A3 para ilustrar una instalación y conexión típicas.
Instalación

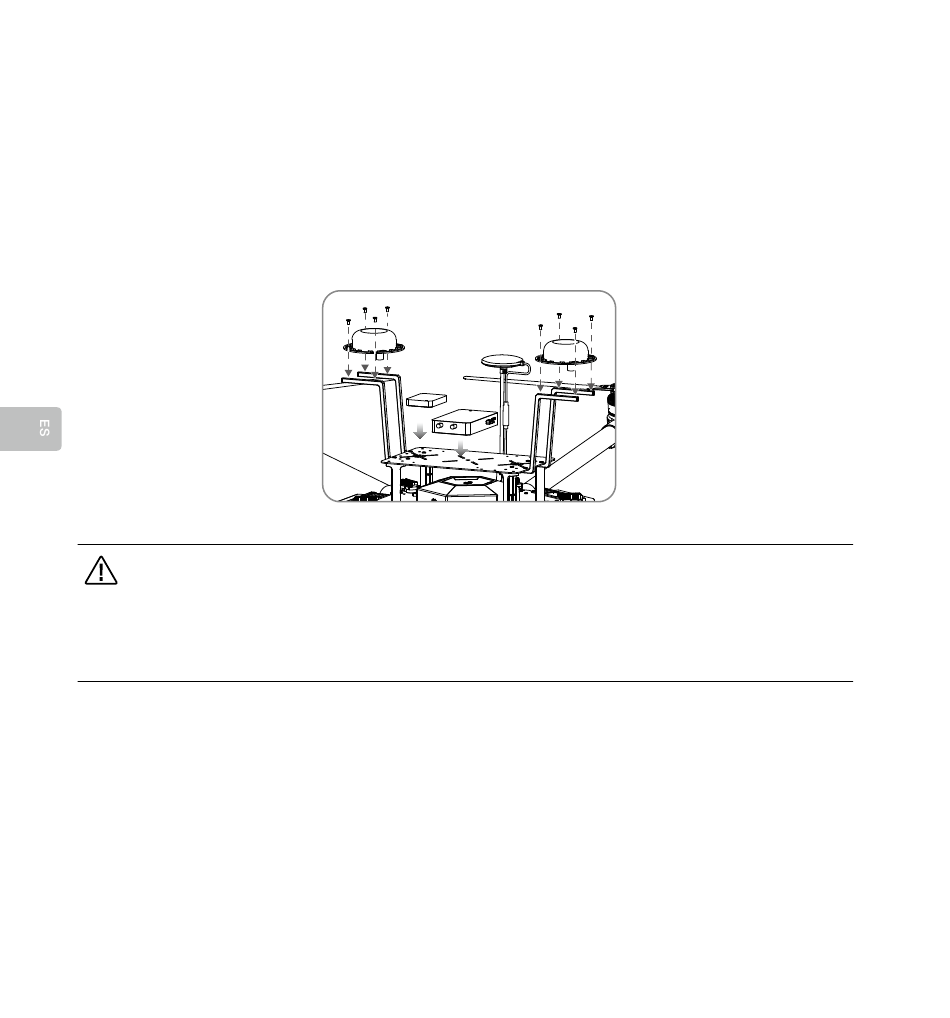

1. Monte las dos antenas GNSS en el soporte de antena III con cuatro tornillos M3.0 × 6,5.
2. Utilizando cinta de doble cara, fije el procesador D-RTK (funcionando como Air System) y la estación
móvil DATALINK PRO a la placa de expansión superior.
• Si usa otros tipos de aeronave, utilice el soporte de antena II y siga los requisitos siguientes:
a. Asegúrese de que los dos soportes de antena II forman una línea recta a través del centro de
gravedad y que la distancia entre ambas antenas es de más de 25 cm (cuanto más alejadas,
mejor).
b. Los dos soportes de antena II deben estar equidistantes del centro de gravedad de la aeronave.
c. Las dos antenas del Air System deben mantenerse a la misma altura.
Conexión
1. Utilizando los cables de antena, conecte el puerto "ANT1" del Ground System a una antena como
antena maestra (Master), y el puerto "ANT2" a la otra antena como antena esclava (Slave).
2. Conecte las antenas de la estación móvil DATALINK PRO y fíjelas con abrazaderas.
3. Conecte el puerto CAN/UART del Air System al puerto CAN/UART de la estación móvil DATALINK
PRO con un cable de 8 pines.
4. Conecte el puerto "CAN1" del Air System a cualquier puerto CAN1 del controlador de vuelo A3
mediante un cable CAN de 4 pines.
5. Conecte el puerto "POWER" del Air System al puerto de alimentación de la aeronave mediante un
cable de alimentación de Air System
