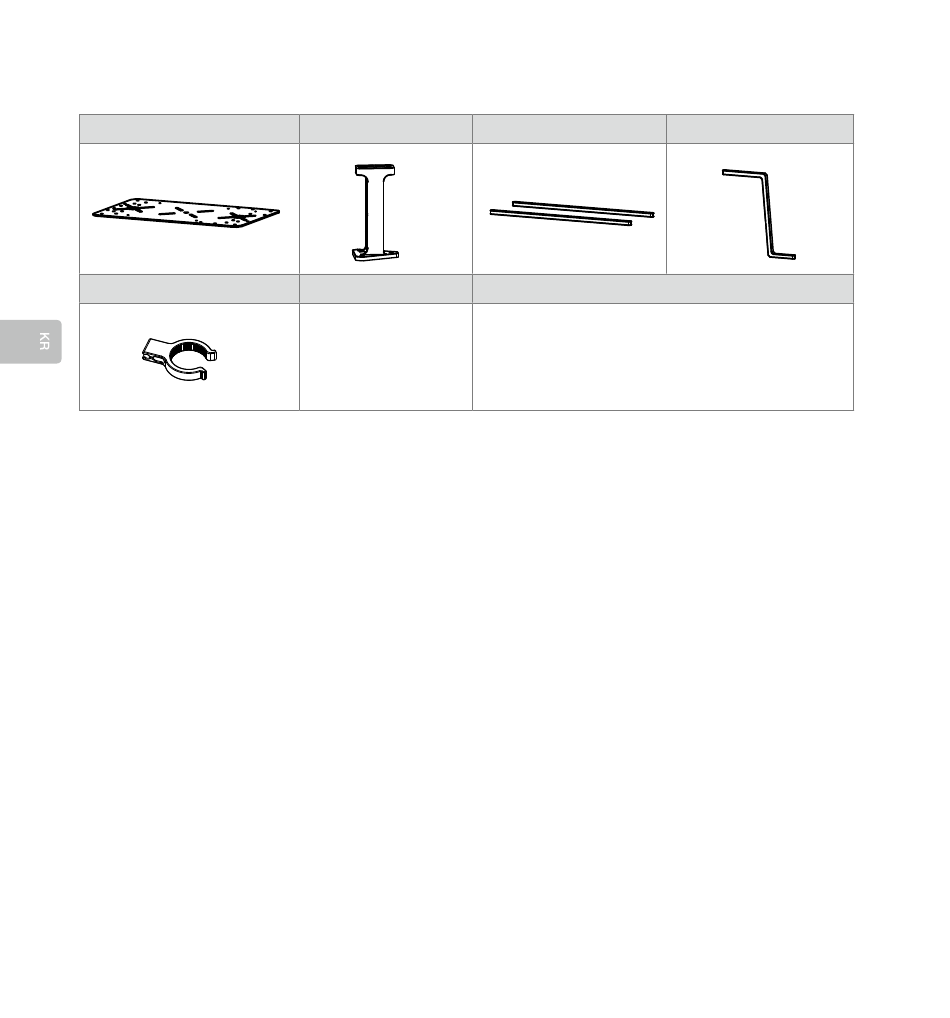

Matrice 600 액세서리*
상부 확장 플레이트 ×1
안테나 클립 ×2
* DJI Matrice 600과 D-RTK 모두 구매 시 무료
지상 시스템 설치 및 연결
아래에서는 DJI A3 비행 컨트롤 시스템, DJI DATALINK PRO 900 및 DJI 인텔리전트 기체 배터리를 사용하여 일반적
으로 설치 및 연결하는 방법에 대해 설명합니다.
설치
1. M2.5 × 5 나사 2개로 DATALINK PRO 브래킷을 기본 보드에 장착합니다.
2. M3.0 × 8 나사 3개로 GNSS 안테나를 안테나 브래킷 I 에 장착한 다음 안테나 브래킷 I 을 기본 보드에 고정합니다.
3. D-RTK 프로세서를 지상 시스템의 기본 보드에 고정합니다.
4. DATALINK PRO 기지국을 DATALINK PRO 브래킷에 고정합니다.
5. 벨크로로 배터리를 제자리에 고정시킨 다음 기본 보드를 적절한 삼각대에 고정합니다*.
* 1/4-20 나사로 장착되는 일반 카메라 및 캠코더 삼각대를 지원합니다.
© 2016 DJI All Rights Reserved.
40
브래킷 ×4 보조 브래킷 ×2
나사
M2.5 ×5
M3.0 ×8
안테나 브래킷 III ×4
