항공 시스템 설치 및 연결
아래에서는 안테나 브래킷 III , DJI DATALINK PRO 900, DJI Matrice 600, D-RTK 및 DJI A3 비행 컨트롤 시스템을
사용하여 일반적으로 설치 및 연결하는 방법에 대해 설명합니다.

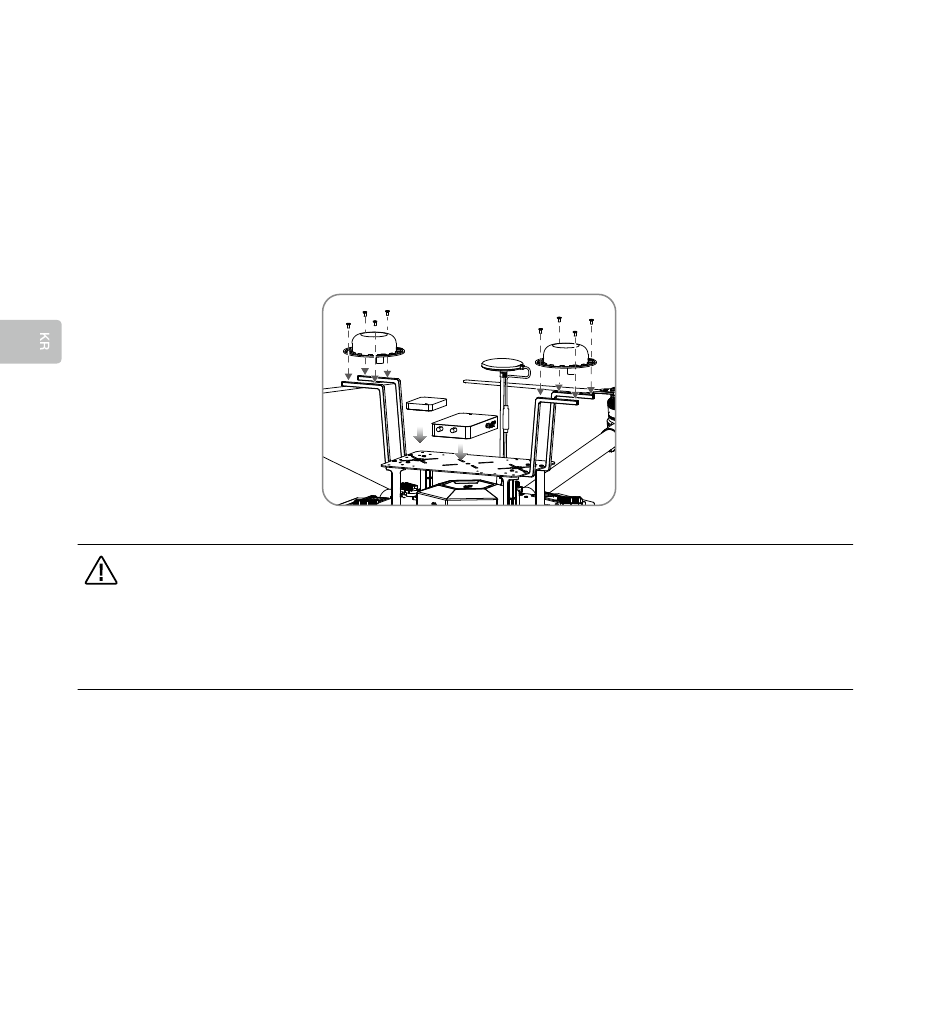

설치
1. M3.0 × 6.5 나사 4개로 GNSS 안테나 2개를 안테나 브래킷 III 에 장착합니다.
2. 양면 테이프로 D-RTK 프로세서(항공 시스템으로 작동)와 DATALINK PRO 이동국을 상부 확장 플레이트에 부착합
니다.
•다른 유형의 기체를 사용하고 있는 경우 안테나 브래킷 II 를 사용하고 다음 요구사항을 따릅니다.
II
a. 안테나 브래킷
25cm보다 긴지 확인합니다(멀리 떨어져 있는 것이 좋음).
b. 안테나 브래킷
c. 두 항공 시스템 안테나는 동일한 높이로 유지되어야 합니다.
연결
1. 안테나 케이블을 사용하여 지상 시스템의 "ANT1" 포트를 하나의 안테나(마스터 안테나)에 연결하고 "ANT2" 포트를
다른 안테나(슬레이브 안테나)에 연결합니다.
2. DATALINK PRO 이동국의 안테나를 부착하고 클립으로 정리합니다.
3. 8핀 케이블로 항공 시스템 CAN/UART 포트를 DATALINK PRO 이동국 CAN/UART 포트에 연결합니다.
4. 4핀 CAN 케이블로 항공 시스템 "CAN1" 포트를 A3 비행 컨트롤러의 아무 CAN1 포트에 연결합니다.
5. 항공 시스템 전원 케이블
© 2016 DJI All Rights Reserved.
42
2개가 항공기의 무게 중심을 통과하는 직선 형태를 이루고 안테나 2개 사이의 거리가
II
2개는 항공기의 무게 중심에서 같은 거리에 있어야 합니다.
I
로 항공 시스템 "POWER" 포트를 항공기 전원 포트에 연결합니다.
