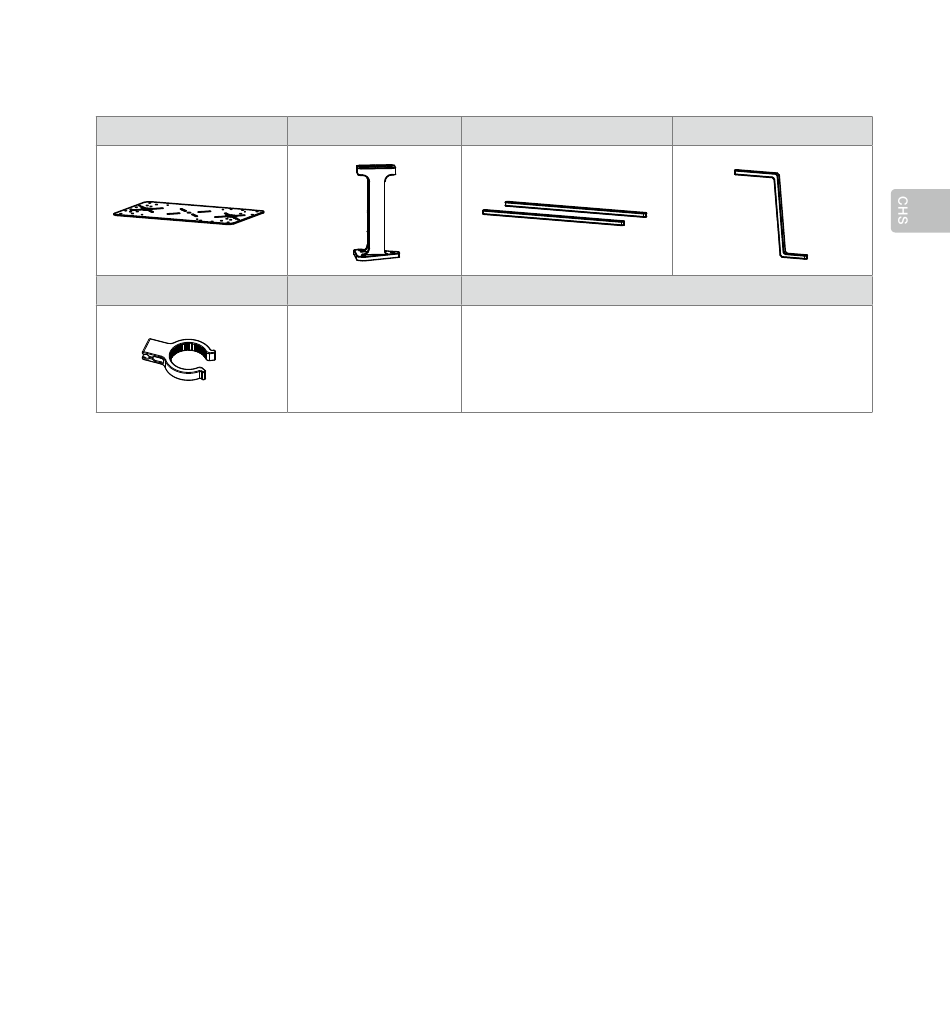

Matrice 600 配件 *
上扩展板 ×1
天线夹子 ×2
* 购买 DJI Matrice 600 和 D-RTK 两者时的赠品。
地面端安装连线
下面安装连线以 DJI A3 飞行控制系统，DJI DATALINK PRO 900 和 DJI 智能飞行电池为模型进
行示例。
安 装
1. 使用两颗 M2.5×5 螺丝将 DATALINK PRO 支架固定到底座上。
2. 使用三颗 M3.0×8 螺丝将 GNSS 天线固定到天线支架 I 的顶端，然后将天线支架 I 安装到底
座上。
3. 使用手拧螺丝将一个 D-RTK 处理器固定到底座上作为地面端。
4. 使用手拧螺丝固定 DATALINK PRO 基站到 DATALINK PRO 支架中。
5. 使用魔术贴固定电池，并根据螺纹规格将安装底座固定到合适的三角架上 *。
* 支持普通相机和摄像机的 1/4-20 螺丝。
基座 ×4 加强杆 ×2
螺丝
M3.0×8
M3.0×6.5
天线支架 III×4
