DJI D-RTK Kurzanleitung Seite 24

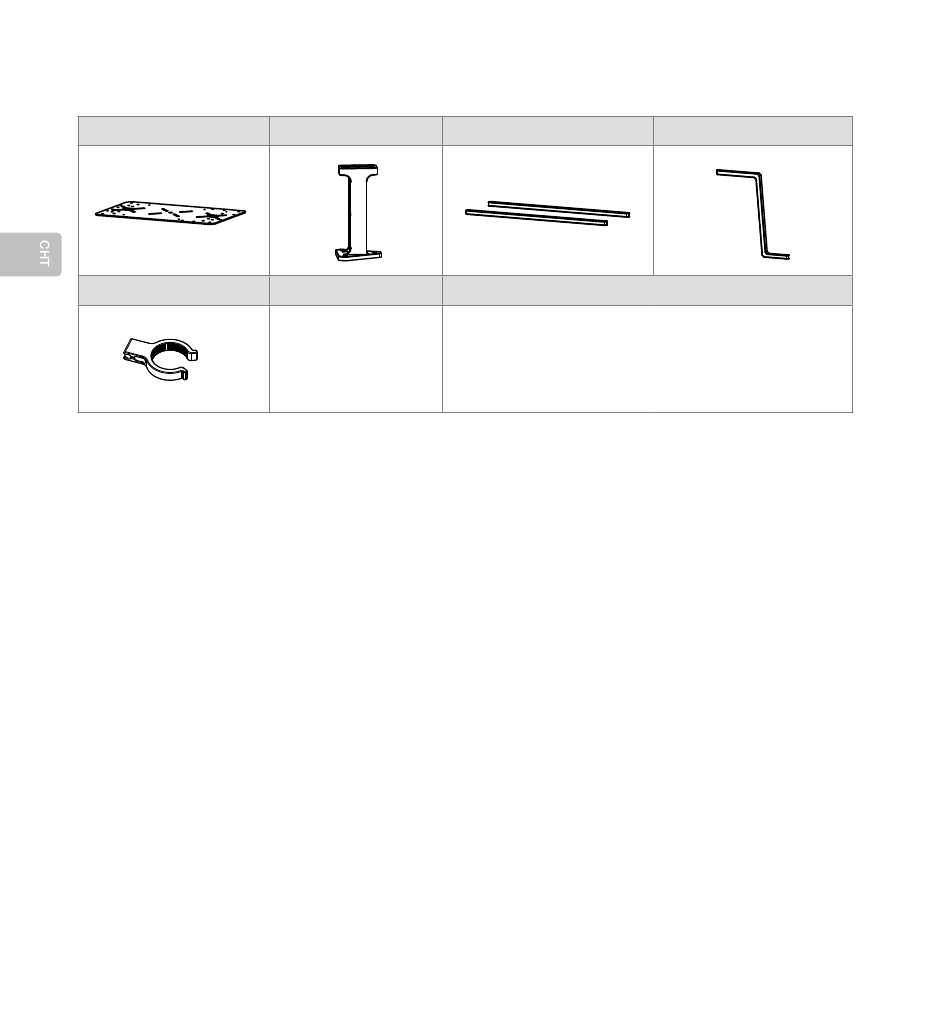

Matrice 600 配件 *
上擴展板 ×1
天線夾 ×2
* 同時購買 DJI Matrice 600 和 D-RTK 即免費贈送。
地面系統安裝連線
下面安裝連線以 DJI A3 飛行控制系統、 DJI DATALINK PRO 900 和 DJI 智慧飛行電池舉例說明。
安裝
1. 使用兩枚 M2.5×5 螺絲將 DATALINK PRO 支架固定到底板上。
2. 使用三枚 M3.0×8 螺絲將 GNSS 天線固定到天線支架 I 的頂端，然後將天線支架 I 安裝到
底板上。
3. 使用手轉螺絲將一個 D-RTK 處理器固定到底板上作為地面系統。
4. 使用手轉螺絲將 DATALINK PRO 基地台固定在 DATALINK PRO 支架上。
5. 使用魔鬼氈固定電池，並根據螺紋規格將安裝底板固定到合適的三角架上 *。
* 支援使用 1/4-20 螺絲固定的普通相機和攝錄影機。
© 2016 DJI All Rights Reserved.
22
基座 ×4 輔助支架 ×2
螺絲
M2.5×5
M3.0×8
天線支架 III ×4
