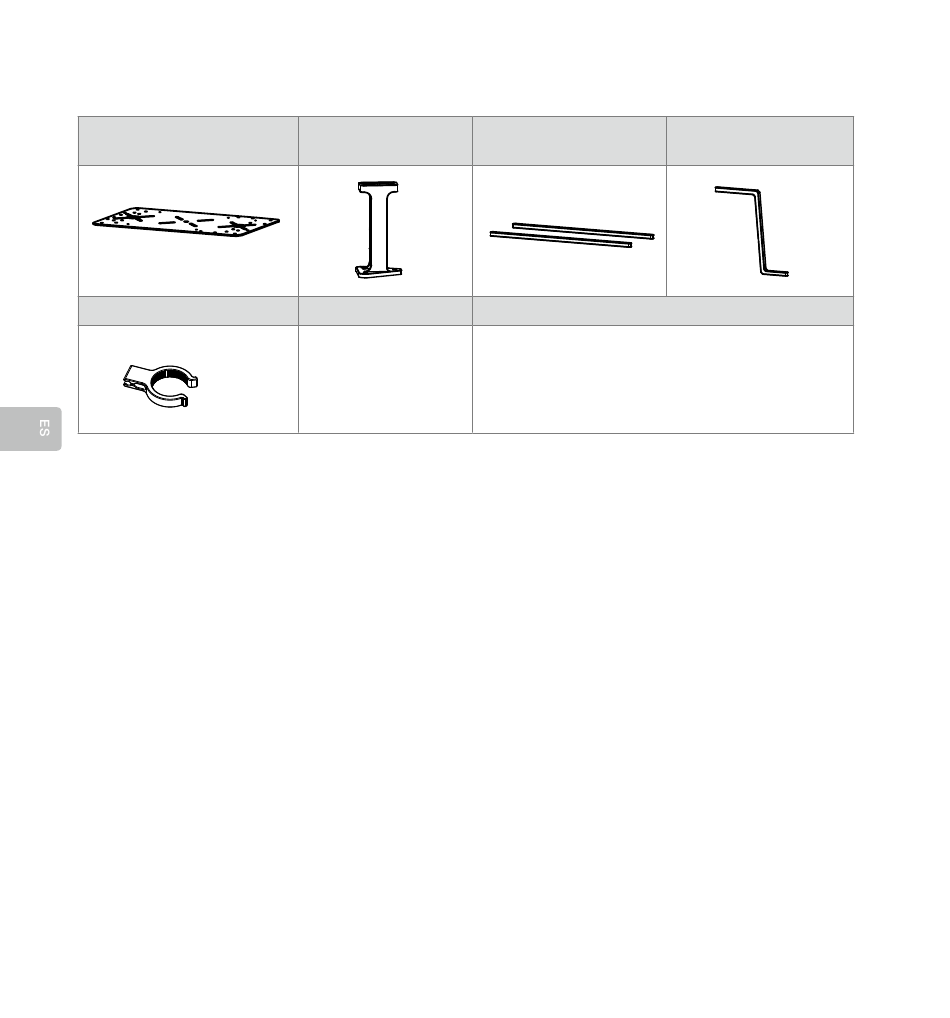

Accesorios para el Matrice 600*
Placa de expansión supe-
rior ×1
Clip de la antena ×2
*Incluidos con la compra conjunta del DJI Matrice 600 y el D-RTK.
Instalación y conexión de Ground System
A continuación, se usa como ejemplo el sistema de control de vuelo DJI A3, el DJI DATALINK PRO 900 y
la Batería de Vuelo Inteligente DJI para ilustrar una instalación y conexión típicas.
Instalación
1. Monte el soporte del DATALINK PRO sobre la placa base con dos tornillos M2.5 × 5.
2. Monte la antena GNSS sobre el soporte de la antena I con tres tornillos M3.0 × 8, y fije el soporte de la
antena I a la placa base.
3. Fije el procesador D-RTK a la placa base así como el Ground System.
4. Fije la estación base DATALINK PRO al soporte DATALINK PRO.
5. Fije la batería en su sitio con el velcro y luego monte la placa base sobre un trípode adecuado*.
*Admite trípodes de videocámara y cámara normales de montaje con tornillo de 1/4-20.
© 2016 DJI All Rights Reserved.
58
Soporte ×4 Soporte de
asistencia ×2
Tornillos
M2.5 ×5
M3.0 ×8
Soporte de antena
III×4
