Installation et connexion du système aérien
La procédure suivante explique comment réaliser l'installation et la connexion du produit en utilisant à titre
d'exemple le support d'antenne III, le DATALINK PRO 900, le Matrice 600, le D-RTK et le système de
contrôle de vol A3 de DJI.

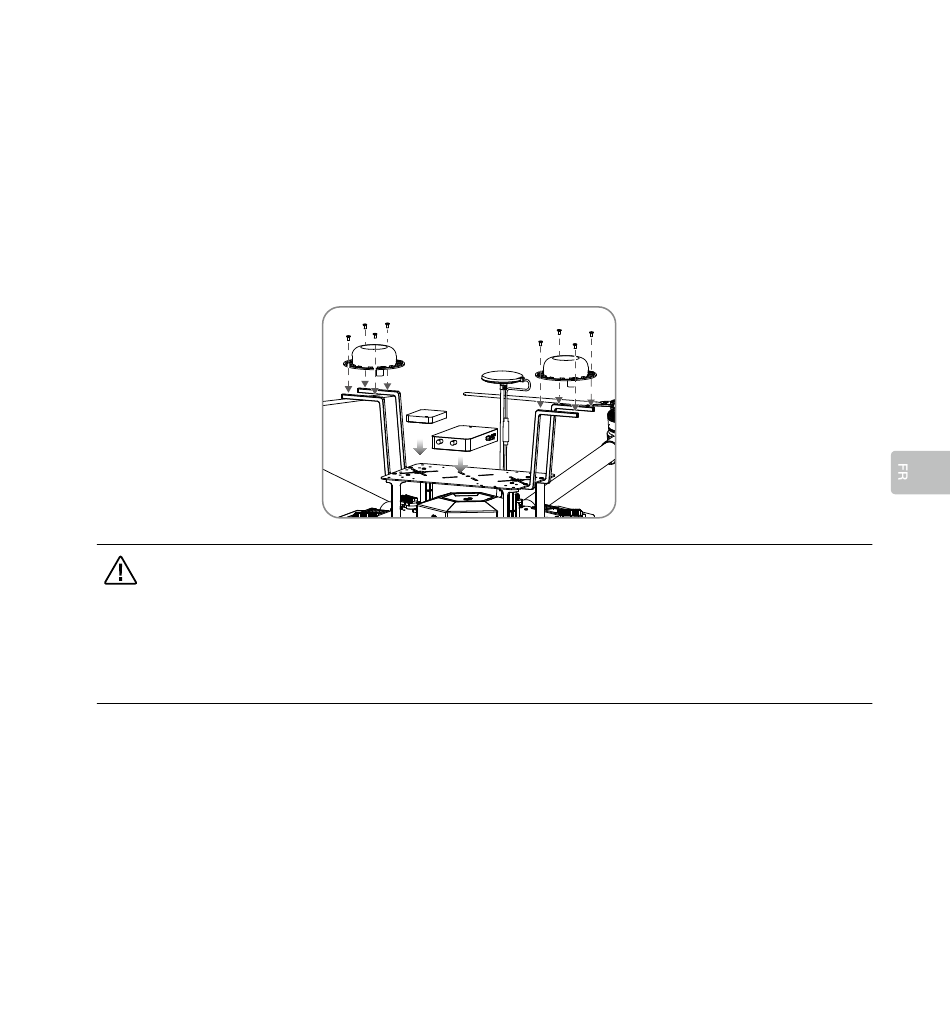

Installation
1. Installez les deux antennes GNSS sur le support d'antenne III à l'aide de quatre vis M3 × 6,5 mm.
2. Fixez le processeur D-RTK (en tant que système aérien) et la station mobile DATALINK PRO à la plaque
d'extension supérieure à l'aide de la bande adhésive double face.
• Si vous possédez un autre type d'appareil, utilisez le support d'antenne II et respectez les
recommandations suivantes :
a. Les deux supports d'antenne II doivent être diamétralement opposés par rapport au centre
de gravité et les antennes doivent être séparées d'au moins 25 cm.
b. Les deux supports d'antenne II doivent être placés à égale distance du centre de gravité de
l'appareil.
c. Les deux antennes du système aérien doivent être à la même hauteur.
Connexion
1. À l'aide des câbles d'antenne, reliez le port ANT1 du système au sol à l'antenne principale et le
port ANT2 à l'antenne secondaire.
2. Installez les antennes de la station mobile DATALINK PRO et fixez-les avec les clips.
3. À l'aide du câble à 8 broches, reliez le port CAN/UART du système aérien au port CAN/UART de la
station mobile DATALINK PRO.
4. À l'aide du câble CAN à 4 broches, reliez le port CAN1 du système aérien à n'importe quel port CAN1
du contrôleur de vol A3.
5. À l'aide du câble d'alimentation I du système aérien, reliez le port POWER du système aérien au port
d'alimentation de l'appareil.
