De producten "DynamicArm 12K100N=* en DynamicArm Plus 12K110N=*" wordt hierna uitslui­
tend product/elleboogscharnier genoemd.
Deze gebruiksaanwijzing geeft u belangrijke informatie over het gebruik van dit product, het
instellen ervan en de omgang ermee.
Neem het product uitsluitend in gebruik zoals aangegeven in de begeleidende documenten.

2 Productbeschrijving

2.1 Constructie
2.2 Functie
Het product is een myoelektrisch/elektromotorisch aangedreven elleboogscharnier. In combinatie
met andere prothesecomponenten ondersteunt het de drager bij het verrichten van zijn dagelijkse
bezigheden.
Als energiebron dient een in het product geïntegreerde Li-ion-accu. De patiëntspecifieke instel­
ling van het product vindt plaats met de software "ElbowSoft TMR".
Als het elleboogscharnier uitgeschakeld of de accu leeg is, kan het elleboogscharnier in iedere
stand, ook bij belasting, worden vergrendeld en ontgrendeld met behulp van de trekkabel.
Het product kan een belasting van maximaal 5 kg bij een lengte van de onderarmhefboom van
305 mm optillen. Bij overschrijding van dit gewicht wordt het scharnier vergrendeld. Pas nadat de
belasting is verminderd, kan de arm weer worden gebogen en gestrekt.
2.2.1 Begrippen
Buighulp AFB (Automatic Forearm Balance)
De AFB is een buighulp in de vorm van een mechanische aandrijving in de onderarm van het elle­
boogscharnier. De buighulp AFB maakt het mogelijk de arm harmonieus te bewegen en te zwaai­
en en verkleint de hoeveelheid benodigde energie. De buighulp slaat de energie op die vrijkomt
bij het strekken van de arm, en gebruikt deze energie om de buigbeweging te ondersteunen. De
kracht waarmee de buigbeweging wordt ondersteund, kan met een handwieltje worden afge­
stemd op het individuele gewicht van de protheseonderarm en de kleding van de prothesedrager.
Het zwaaien van de onderarm komt overeen met het natuurlijke bewegingsgedrag van de arm tij­
dens het lopen. Na het strekken van de onderarm ontkoppelt de variabele overbrenging de onder­
arm automatisch van de aandrijving, zodat deze vrij kan zwaaien. De buighulp AFB dempt de
76

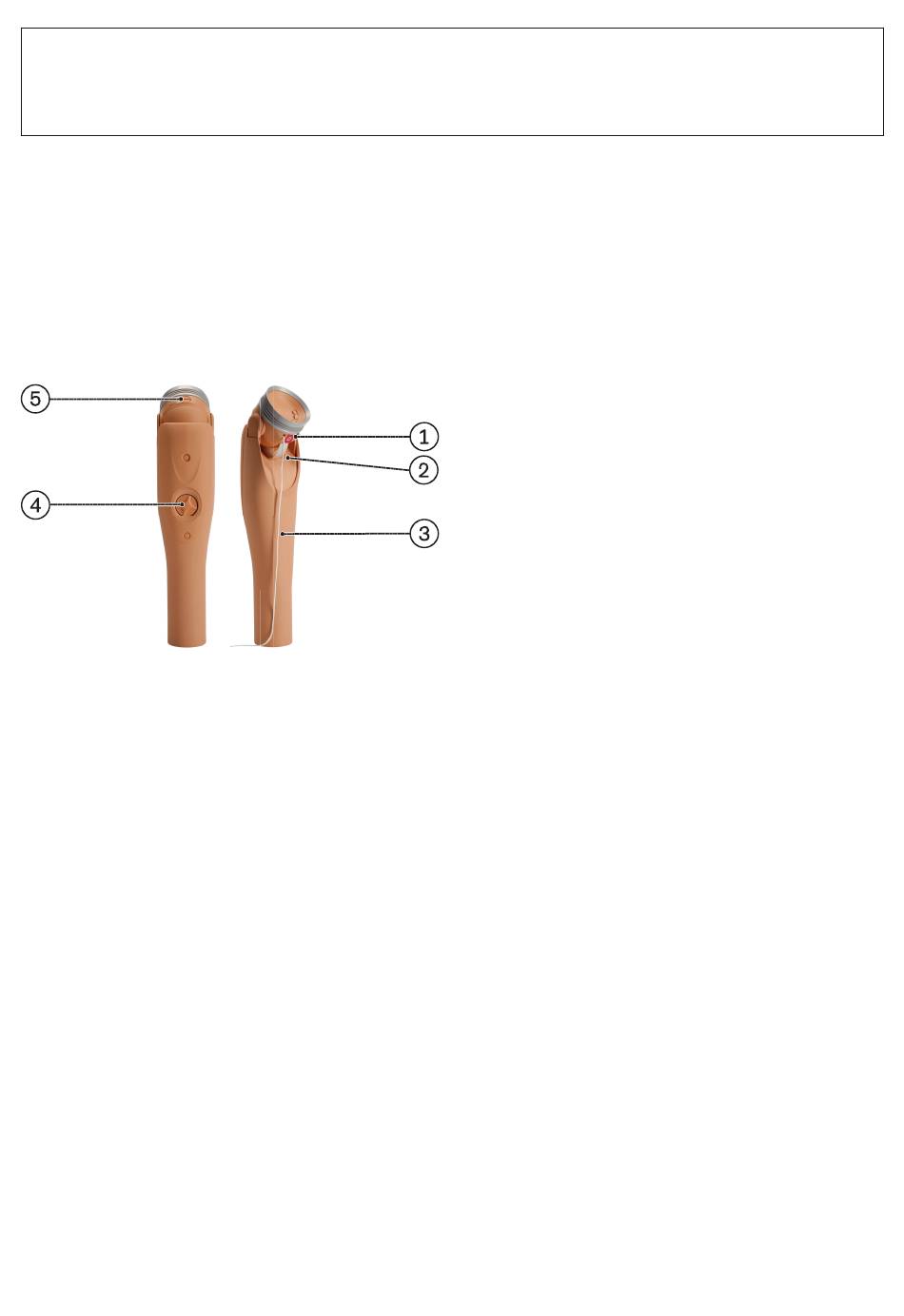

1. AAN-schakelaar
2. Laadbus
3. Trekkabel (mechanische ontgrendeling)
4. Buighulp AFB-handwiel
5. Instelschroef sikkelscharnier
