Vorbereitung der Maschine für die Beförderung

Pos : 168.20 /BA/Sic her hei t/2. Vor ang estellte War nhi nweis e/Ac htung - M asc hinensc haden durch nic ht gesic herte bewegliche M asc hinenteile beim Trans port @ 395 \mod_1446618988846_6.doc x @ 2815279 @ @ 1

ACHTUNG!

Möglicher Maschinenschaden durch nicht gesicherte bewegliche Maschinenteile

Während der Beförderung der Maschine auf Transportfahrzeugen (z. B. auf LKW oder Zug)

wirken Fahrtwinde auf die Maschine ein, die zu Schäden an der Maschine führen können.

•

Nachfolgend genannte Maßnahmen zur Sicherung beweglicher Maschinenteile

durchführen.

Pos : 168.21 /BA/Fahren und Transport/Ladewagen/Ei nführtext Tr ans port auf Tieflader @ 173 \mod_1371026927032_6.doc x @ 1484618 @ @ 1

Für einen Transport auf einem Tieflader muss die Maschine komplett abgesenkt werden.

Pos : 168.22 /BA/Ersti nbetri ebnahme/Ladewag en/Z wangslenkung/Ausführ ung hydraulisches Tandemaggregat (T X) @ 171 \mod_1370418061022_6.doc x @ 1477282 @ @ 1

Ausführung hydraulisches Tandemaggregat

Pos : 168.23 /BA/Ersti nbetri ebnahme/Ladewag en/Fahrhöhe ei nstellen/M asc hine abs enken @ 114\mod_1338875904814_6.doc x @ 1006248 @ 3 @ 1

14.5.1

Maschine absenken

Beim Absenken der Maschine ist Folgendes zu beachten:

•

Wegen Kippgefahr, die Maschine nur im Leerzustand absenken

•

Darauf achten, dass der Öltank des Zugfahrzeugs noch ca. 4 bis 5 Liter Öl aufnehmen

kann, bevor er voll ist (unzulässige Ölvermischung beachten!)

Pos : 168.24 /BA/Ersti nbetri ebnahme/Ladewag en/Fahrhöhe ei nstellen/T andemaggregat mit hydraulischem Ausgleich 18 / 20 Tonnen/M asc hine absenken 6 Abs perrhähne T X @ 171\mod_1370347897337_6.doc x @ 1476210 @ @ 1

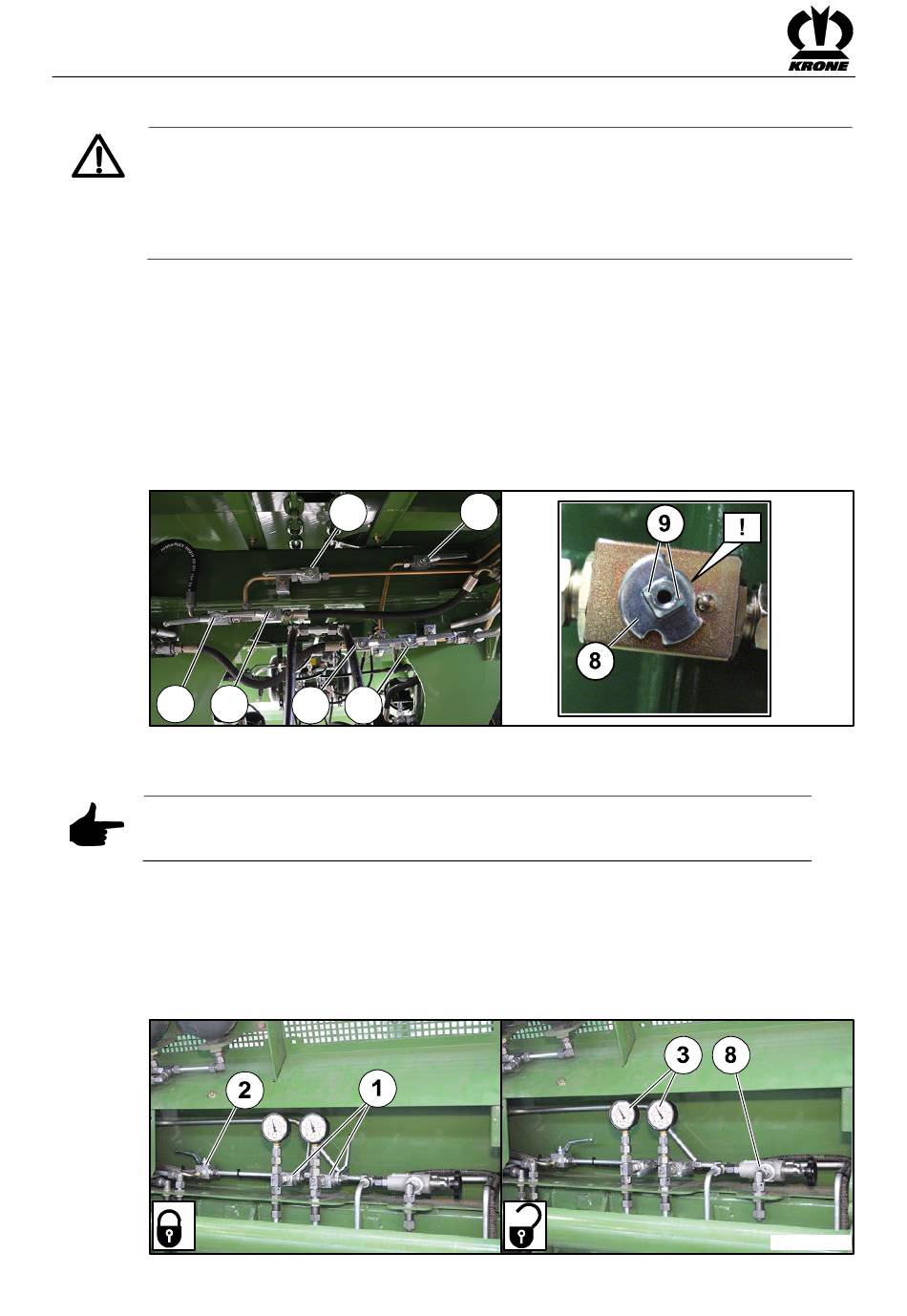

Abb. 105

Die sechs Absperrhähne (1 bis 6) am Aggregat vorsichtig öffnen (Hebel in Leitungsrichtung)

Pos : 168.25 /BA/Ersti nbetri ebnahme/Ladewag en/Fahrhöhe ei nstellen/Hi nweis - Abs perrhähne l ass en sic h ni cht öffnen @ 114\mod_1338794482547_6.doc x @ 1004530 @ @ 1

Hinweis

Lassen sich die Absperrhähne nicht öffnen, sind die Absperrhähne durch das

Zwischenplättchen (8) gegen Verdrehen gesichert.

Pos : 168.26 /BA/Ersti nbetri ebnahme/Ladewag en/Fahrhöhe ei nstellen/T andemaggregat mit hydraulischem Ausgleich 18 / 20 Tonne n/Absperrhähne 1 bis 6 entri egeln @ 114\mod_1338817722827_6.doc x @ 1006126 @ @ 1

Absperrhähne entriegeln:

•

Die Betätigungshebel der sechs Absperrhähne (1 bis 6) demontieren

•

Das Zwischenplättchen (8) so auf dem Vierkant verdrehen, dass die Betätigungshebel sich

verdrehen lassen

•

Die Betätigungshebel in Richtung der Kerbe (9) am Vierkant montieren
