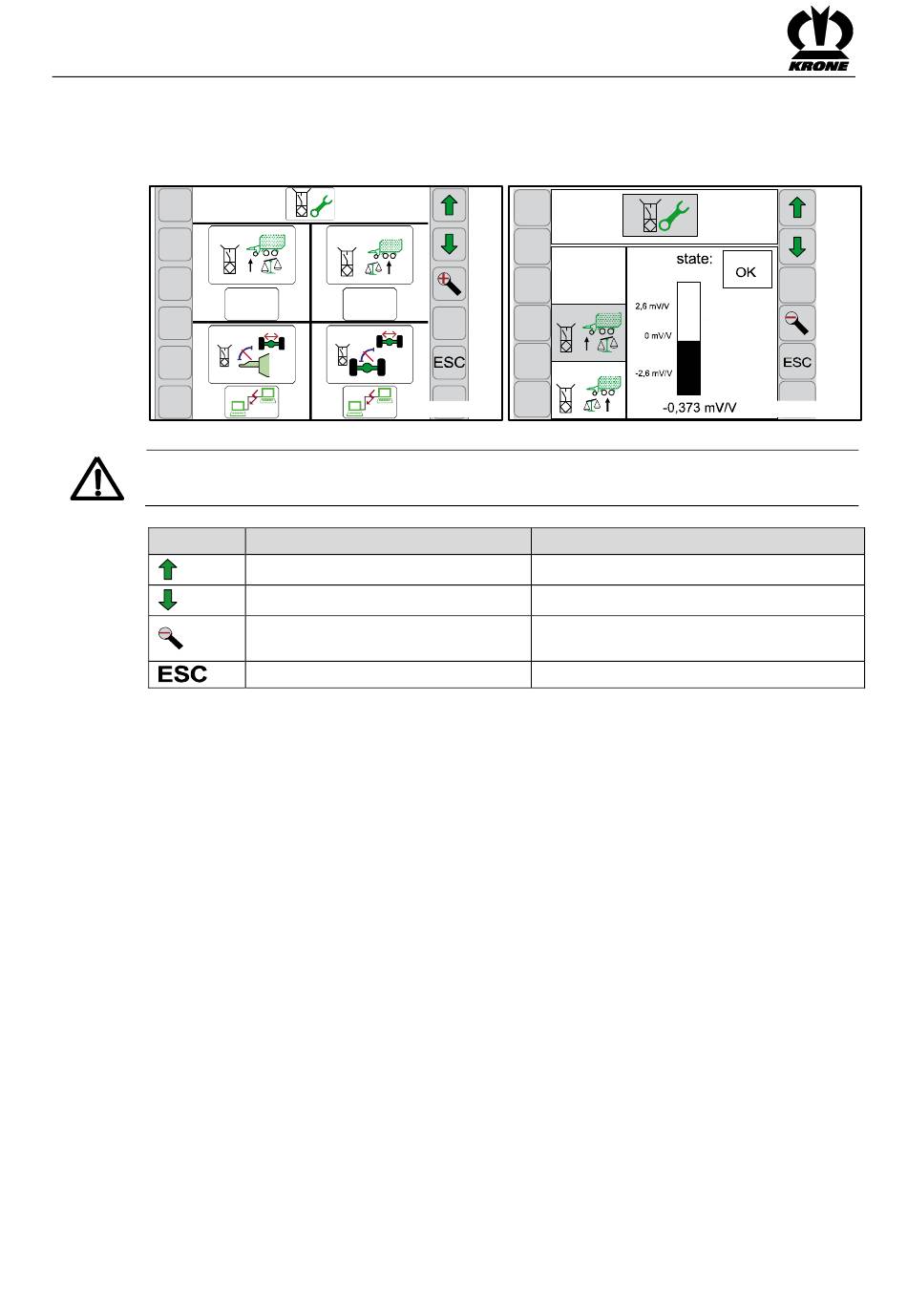

Sensor testen

•

Um einen Sensor zu testen, auf das Symbol des Sensors drücken.

Es erscheint die Maske "Sensortest".

Pos : 167.91.8 /BA/Info-C enter /CCI-ISOBUS-T ermi nal /CCI-Ladewagen/H auptmenüs /Hauptmenü 1 2014/H auptmenü 15 Ei nstellungen/U nter menü 15- 1 Sensor tes t/Sens ortest Bild T X @ 229\mod_1392891785289_6.doc x @ 1835741 @ @ 1

15-1

B11

B51

Abb. 97

Pos : 167.91.9 /BA/Info-C enter /CCI-ISOBUS-T ermi nal /CCI-Ladewagen/H auptmenüs /Hauptmenü 1 2014/H auptmenü 15 Ei nstellungen/U nter menü 15- 1 Sensor tes t/U ntermenü 15-1 Sensortest: Achtung @ 219\mod_1391075798151_6.doc x @ 1775369 @ @ 1

Achtung!

Während des Sensortests darf sich die Zapfwelle nicht drehen.

Pos : 167.91.10 /BA/Info-Center/CCI- ISOBU S-Ter minal/CC I-Ladewagen/Hauptmenüs/H auptmenü 1 2014/Hauptmenü 15 Ei nstellungen/U ntermenü 15-1 Sens ortest/Unter menü 15- 1 Beschr eibung der Symbole für Funkti onstasten Aktortes t @ 221\mod_1391525674685_6.doc x @ 1788438 @ @ 1

Symbole

Pos : 167.91.11 /BA/Info-Center/Schwader /Bedi enei nheit - Komfort/Swadro 1400/H auptmenüs/H auptmenü 4 Ser vic e/Einstellwerte Sens or allgemeiner T ext @ 6\mod_1215416779856_6.doc x @ 101131 @ @ 1

Einstellwerte:

Im oberen Bereich der Balkenanzeige wird der minimale und maximale Einstellwert bei

bedämpftem Sensor (Metall vorm Sensor) angezeigt. Der aktuelle Einstellwert (Ist-Wert) wird

unter der Balkenanzeige angezeigt.

Der Abstand des Sensors zum Metall muss so eingestellt werden, dass im bedämpften Zustand

der Balken in der oberen Markierung liegt. Anschließend kontrollieren, ob sich der Balken im

unbedämpften Zustand im unteren markierten Bereich befindet.

Pos : 167.91.12 /Layout M odule /---------------Seitenumbr uc h---------------- @ 0\mod_1196175311226_0.doc x @ 4158 @ @ 1

146

B12 L/R

B52

Bedeutung
