Krone TX 460 Originalbetriebsanleitung Seite 44

Sicherheit
Pos : 32.25 /BA/Sic herheit/Ladewag en/Sic herheits ausr üstung Absperrhahn Hec kklappe T ext I TX @ 192\mod_1382336947968_6.doc x @ 1639279 @ @ 1
Absperrhahn für Heckklappe
Pos : 32.26 /BA/Sic herheit/2. Voranges tellte Warnhinweise/War nung - Quetsc hgefahr durc h die absi nkende Hec kklappe @ 241\mod_1395221759941_6.doc x @ 1895086 @ @ 1
WARNUNG!
Quetschgefahr durch die absinkende Heckklappe
Bei Wartungsarbeiten besteht die Gefahr, dass die Heckklappe unerwartet absinkt und
Personen verletzt.
• Bei Wartungsarbeiten im Bereich der Heckklappe den Absperrhahn Heckklappe schließen.
Pos : 32.27 /BA/Sic herheit/Ladewag en/Sic herheits ausr üstung Absperrhahn Hec kklappe Bild TX @ 241 \mod_1395211728104_6.doc x @ 1893487 @ @ 1
1

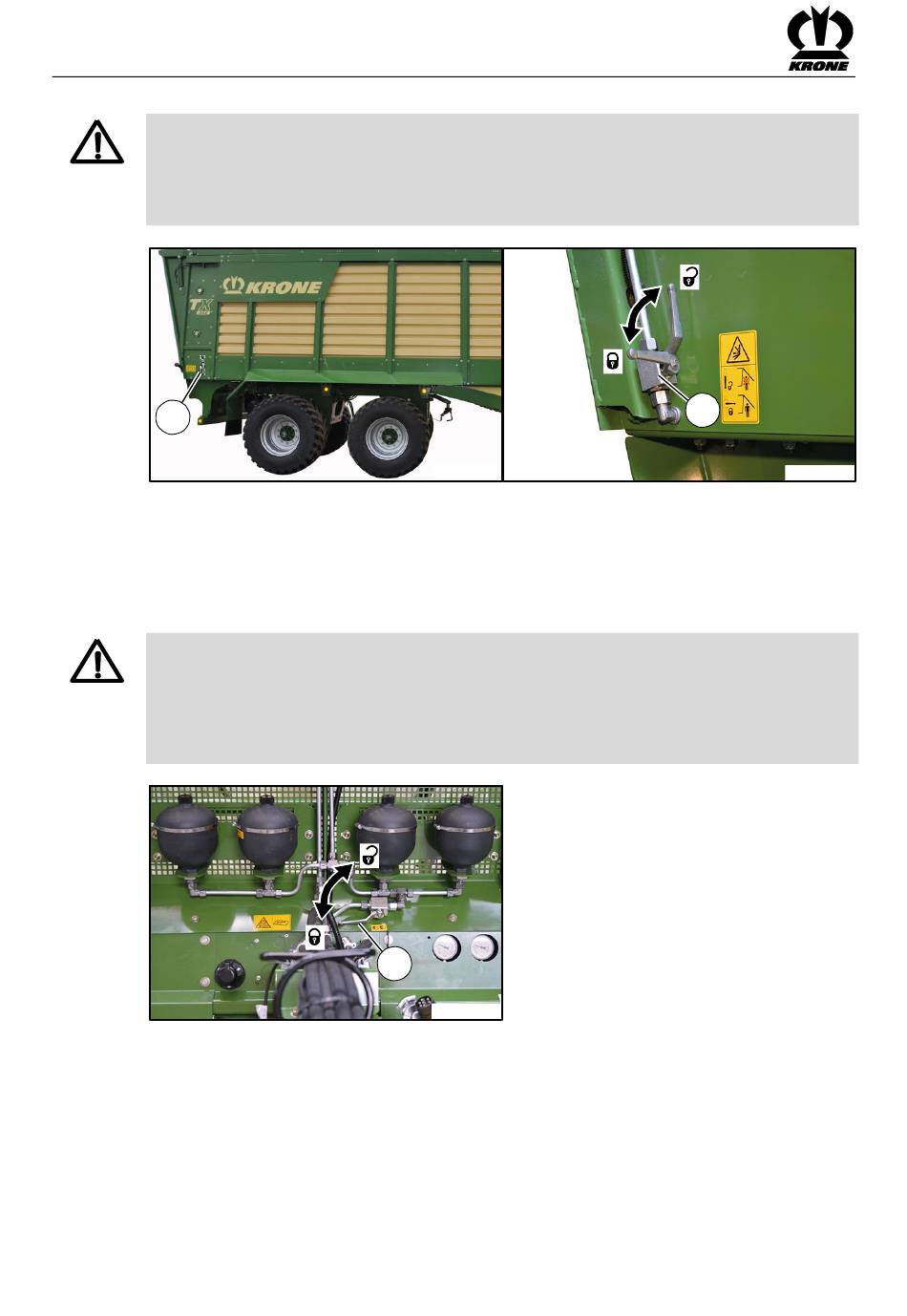

Abb. 8
Pos : 32.28 /BA/Sic herheit/Ladewag en/Sic herheits ausr üstung Absperrhahn Hec kklappe T ext II TX @ 241\mod_1395211733673_6.doc x @ 1893846 @ @ 1
Um für Arbeiten unter der geöffneten Heckklappe die Heckklappe gegen Absinken zu sichern,
den Absperrhahn (1) auf der rechten Maschineseite sperren.
Pos : 32.29 /Layout Module /----------------Leerz eile-------------------- @ 240\mod_1395147357027_0.doc x @ 1890982 @ @ 1
Pos : 32.30 /Ü bersc hriften/Z wis chenübers chriften/A-EBei Ausführ ung hydraulische Entladehilfe ( optional) @ 286\mod_1409237280915_6.doc x @ 2264483 @ @ 1
Bei Ausführung hydraulische Entladehilfe (optional)
Pos : 32.31 /BA/Sic herheit/2. Voranges tellte Warnhinweise/War nung - Verletz ungsgefahr durc h Aufspri ngen der H ec kkl appe @ 286\mod_1409235305477_6.doc x @ 2264301 @ @ 1
WARNUNG!
Verletzungsgefahr durch Aufspringen der Heckklappe
Bei Wartungsarbeiten besteht die Gefahr, dass die Heckklappe unerwartet aufspringt und
Personen verletzt.
• Bei Wartungsarbeiten im Bereich der Heckklappe zuerst den Absperrhahn bei den
Hydraulikspeichern und dann den Absperrhahn bei der Heckklappe schließen.
Pos : 32.32 /BA/Sic herheit/Ladewag en/Sic herheits ausr üstung Ausführ ung hydraul. Entladehilfe Absperrhähne Bil d T X @ 286\mod_1409236351814_6.doc x @ 2264422 @ @ 1
Abb. 9
Pos : 32.33 /BA/Sic herheit/Ladewag en/Sic herheits ausr üstung Ausführ ung hydraul. Entladehilfe Absperrhähne T ext TX @ 286\mod_1409236476848_6.doc x @ 2264453 @ @ 1
Bei Wartungsarbeiten an der Heckklappe zuerst den Absperrhahn (2) bei den
Hydraulikspeichern und dann den Absperrhahn (1) bei der Heckklappe sperren.
Pos : 33 /Layout M odul e /---------------Seitenumbruc h---------------- @ 0\mod_1196175311226_0.doc x @ 4158 @ @ 1
44
TX000053
2
TX000067
1
TX000059
