14.5.2

Maschine absenken

Beim Absenken der Maschine ist Folgendes zu beachten:
Wegen Kippgefahr, die Maschine nur im Leerzustand absenken
Darauf achten, dass der Öltank des Zugfahrzeugs noch ca. 4 bis 5 Liter Öl aufnehmen
kann, bevor er voll ist (unzulässige Ölvermischung beachten!)
Pos : 168.33 /BA/Ersti nbetri ebnahme/Ladewag en/Fahrhöhe ei nstellen/Tridemaggregat mit hydraulisc hem Aussgleic h/M asc hine absenken 3 Abs perr hähne T X @ 172\mod_1370865995861_6.doc x @ 1482752 @ @ 1

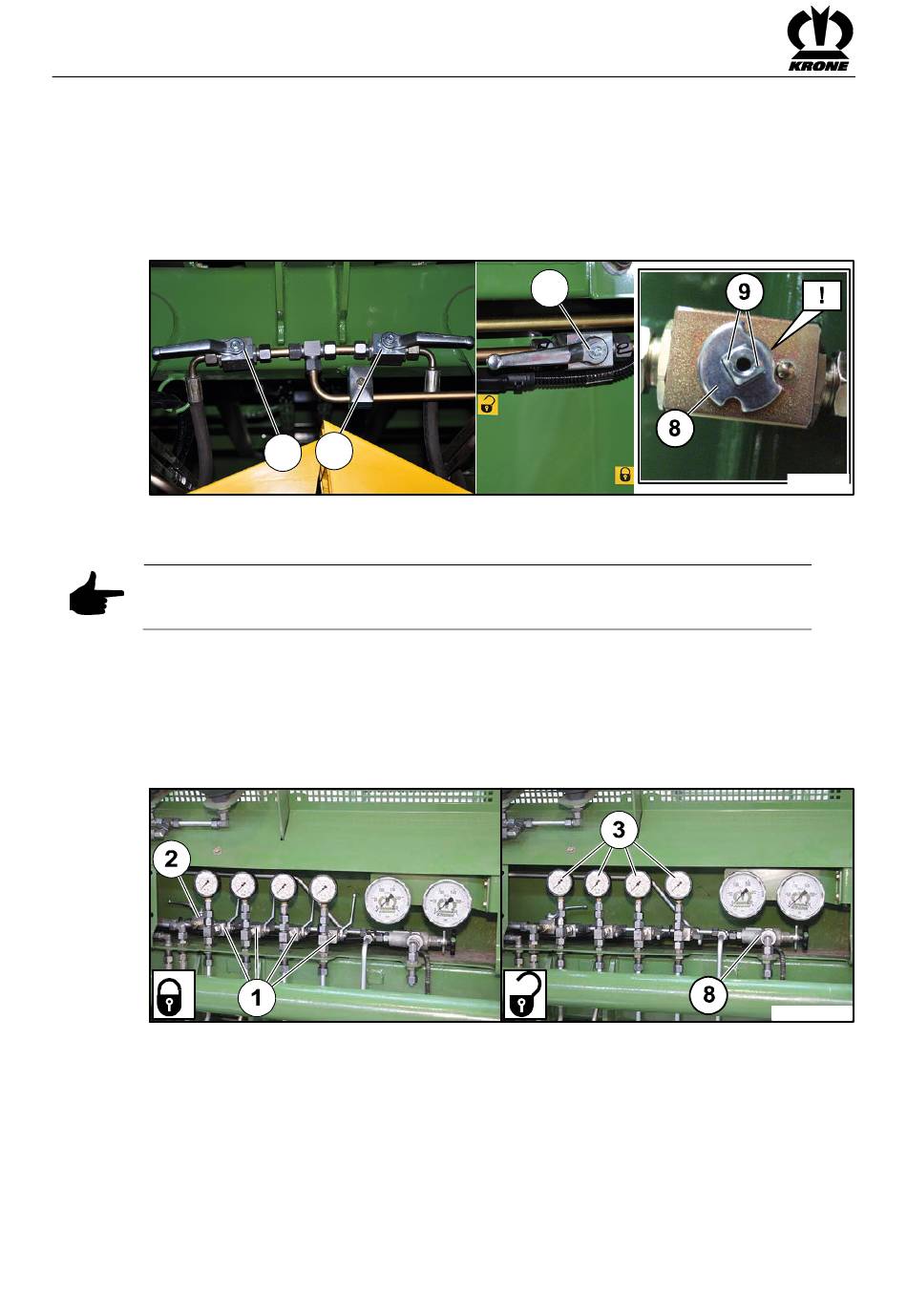

Abb. 107
1
Die drei Absperrhähne (1 bis 3) am Aggregat vorsichtig öffnen (Hebel in Leitungsrichtung)
Pos : 168.34 /BA/Ersti nbetri ebnahme/Ladewag en/Fahrhöhe ei nstellen/Hi nweis - Abs perrhähne l ass en sic h ni cht öffnen @ 114\mod_1338794482547_6.doc x @ 1004530 @ @ 1
Hinweis
Lassen sich die Absperrhähne nicht öffnen, sind die Absperrhähne durch das
Zwischenplättchen (8) gegen Verdrehen gesichert.
Pos : 168.35 /BA/Ersti nbetri ebnahme/Ladewag en/Fahrhöhe ei nstellen/Tridemaggregat mit hydraulisc hem Aussgleic h/Absperrhähne 1 bis 3 entri egeln @ 114\mod_1338792551999_6.doc x @ 1004415 @ @ 1
Absperrhähne entriegeln:
Die Betätigungshebel der drei Absperrhähne (1 bis 3) demontieren
Das Zwischenplättchen (8) so auf dem Vierkant verdrehen, dass die Betätigungshebel sich
verdrehen lassen
Die Betätigungshebel in Richtung der Kerbe (9) am Vierkant montieren
Pos : 168.36 /BA/Ersti nbetri ebnahme/Ladewag en/Z wangslenkung/Eins puren_Bild_Tridem T X @ 242\mod_1395394146542_6.doc x @ 1900222 @ @ 1
Abb. 108
Pos : 168.37 /BA/Ersti nbetri ebnahme/Ladewag en/Fahrhöhe ei nstellen/Mit der F unktionstaste "D eic hsel heben/s enken" das Ausgleic hs aggregat abs enken @ 342\mod_1432795516565_6.doc x @ 2590750 @ @ 1
Um das Hauptventil (2) zu öffnen, den Hebel um 180° nach rechts verdrehen.
Mit der Funktion „Deichsel heben/senken (gelb 2+/2-)" das Aggregat absenken. Zum
Absenken das Steuergerät in Schwimmstellung schalten.
Pos : 168.38 /BA/Fahren und Transport/Ladewagen/Trans por t auf Tieflader ansc hließ end wi eder F ahrhöhe einstell en @ 173\mod_1371028211121_6.doc x @ 1484647 @ @ 1
Wenn die Maschine nach dem Transport auf einem Tieflader wieder in Betrieb genommen
werden soll, muss die Fahrhöhe wieder eingestellt werden, siehe Kapitel Erstinbetriebnahme
„Fahrhöhe auf X+140 einstellen".
