Krone TX 460 Originalbetriebsanleitung Seite 90

Inbetriebnahme
Pos : 148.12 /Ü bers chriften/Z wisc henübersc hriften/P-T/Traktoren ohne ISOBU S-Sys tem @ 366\mod_1441170400829_6.doc x @ 2691298 @ @ 1
Traktoren ohne ISOBUS-System
Pos : 148.13 /BA/Sic her hei t/8. Vor aussetz ungen/H andl ungs anweis ung für alle Mas chi nen/Vorauss etz ung: Die M asc hine is t stillges etzt und g esic hert, .... @ 259\mod_1398674434170_6.doc x @ 1979940 @ @ 1
Voraussetzung:
– Die Maschine ist stillgesetzt und gesichert, siehe Kapitel Sicherheit, „Maschine stillsetzen
und sichern".
Pos : 148.14 /Layout M odul e /----------------Leerzeil e 5 Pt.-------------------- @ 120\mod_1342592918145_0.doc x @ 1092559 @ @ 1
Pos : 148.15 /BA/Info-C enter /CCI-ISOBUS-T ermi nal/Ter mi nal ansc hließ en (ohne ISO Schl epper) @ 363\mod_1439899219173_6.doc x @ 2673076 @ @ 1

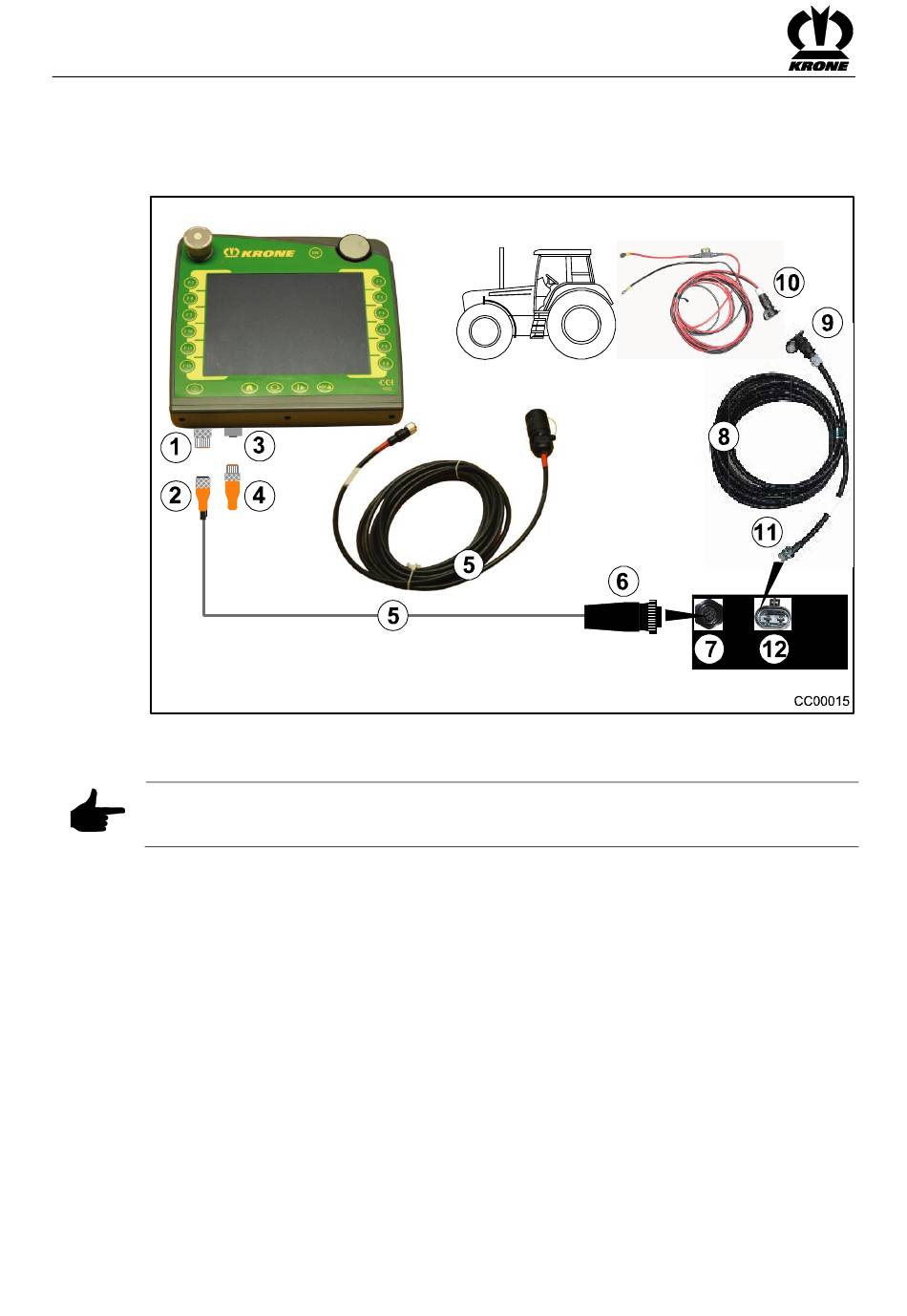

Abb. 45
Verbindung Terminal zur Maschine
Hinweis
Der Anschluss vom Terminal zur Maschine erfolgt über den mitgelieferten Kabelsatz (5)
(Artikel-Nr. 20 081 224 0).
• Verbinden Sie den Stecker (2) des Kabelsatzes (5) mit der Steckdose (1) (CAN1-IN) des
Terminals
• Verbinden Sie den Stecker (6) (7-polig) des Kabelsatzes (5) mit der Steckdose (7) (7-polig)
der Maschine
• Verbinden Sie den Abschlussstecker (4) (Artikel-Nr. 00 302 300 0 im Lieferumfang
enthalten) mit der Steckdose (3) (CAN1-out) des Terminals
90
