8.3 Rollstuhlsteuerung VR2

8.3.1 Übersicht
Die Steuerung VR2 bietet die Möglichkeit, Ursachen für Fehlermeldungen im Display abzubilden.
Störungsquellen im Bereich des Antriebes und der elektrischen Optionen werden durch Blinken
der LEDs der Steuerung kenntlich gemacht (siehe Kap. 7.2.2).
Änderungen der Parameter können mit Handprogrammer oder per PC-Software/Interface-Kabel
erfolgen (jeweils separat bestellbar).

8.3.2 Installation und Verdrahtung

VR2 50 - 70
Motor 1
Motorbremse + ve
Motor + ve
12V/24V
Bremse

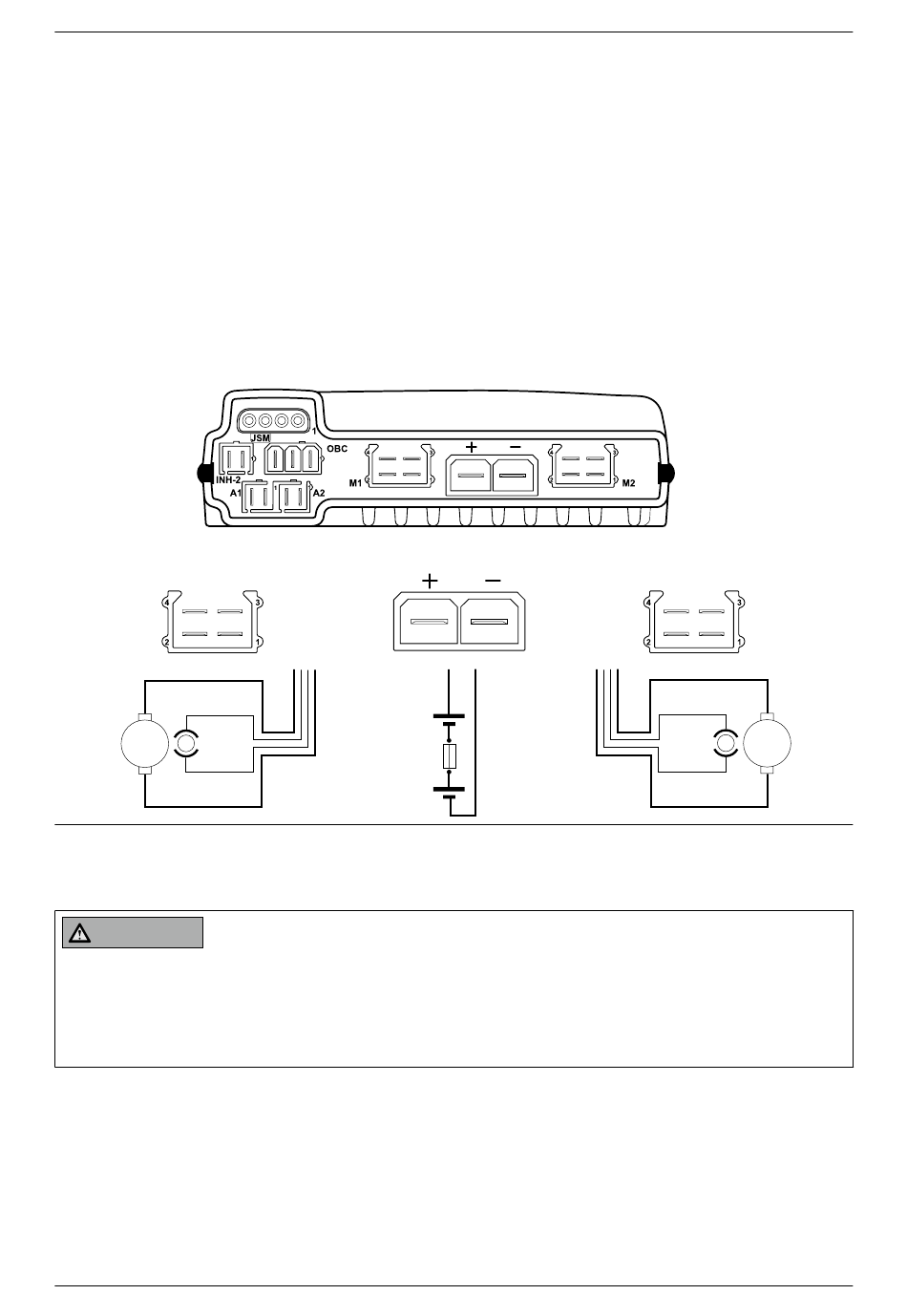

Abb. 2 Anschlüsse am Controller

8.3.3 Programmier-Tools

WARNUNG
Verletzungsgefahr durch fehlerhafte Programmierung. Die Programmierung darf nur von Fachpersonal
durchgeführt werden, das mit der Steuerung VR2 sehr gut vertraut ist. Bei einer fehlerhaften Program-
mierung kann es zu einer Einstellung des Rollstuhls kommen, die für den Benutzer Sicherheitsrisiken
birgt. Ottobock oder der Steuerungshersteller haften nicht bei Schadensfällen, wenn die werkseitig
voreingestellte Steuersystem-Programmierung verändert wurde.
136 | Ottobock
VR2 CONTROLLER-VERBINDUNG
BATTERIE
Motorbremse - ve
Motor - ve
Schutz-
schalter
Motor 2
Motorbremse + ve
Motor + ve
12V/24V
Bremse
Motorbremse - ve
Motor - ve
B500 Familie
