6.13.4 Standard- und Contoursitz: Sitzplatte tauschen
Arbeitsschritte:
1. Sitzkissen entfernen.
2. Rückenlehne entriegeln und nach vorn klappen.
3. Sitzplatte mit einem etwas kräftigeren Ruck nach oben ziehen und ggf. tauschen.
Nach Beendigung der Arbeiten sind alle Komponenten wieder ordnungsgemäß zu montieren.
70

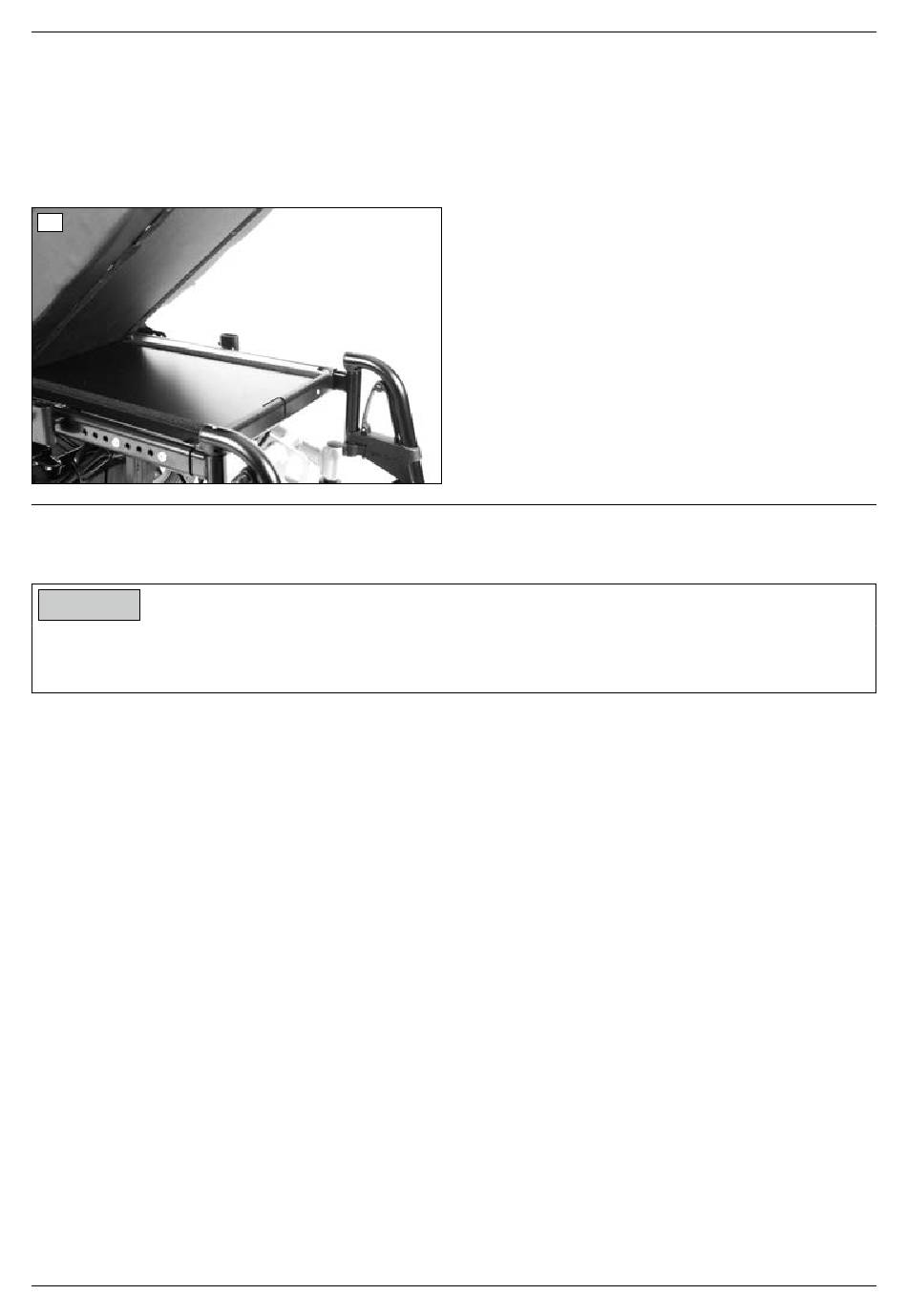

Abb. 70 Standardsitz: Sitzplatte
6.13.5 Standard- und Contoursitz: Sitzrahmen tauschen
HINWEIS
Beschädigung der Kabel. Achten Sie auf die durch Kabelbinder am Sitzrahmen fixierten Kabel. Zerschneiden
Sie die Kabelbinder vorsichtig mit einem Seitenschneider oder einem Messer. Achten Sie darauf, dass Sie dabei
nicht die Kabel beschädigen!
Vorbereitung Standardsitz:
• Sitzpolster abnehmen.
• Seitenteile abnehmen (siehe Kap. 6.13.10).
• Fußablagen demontieren (siehe Kap. 6.13.19).
Vorbereitung Contoursitz:
• Sitzpolster abnehmen.
• Seitenteile abnehmen (siehe Kap. 6.13.10).
• Rückenpolster abschrauben.
• Fußablagen demontieren (siehe Kap. 6.13.19).
Werkzeuge:
• Sechskantschlüssel Größe 5
• Ring- oder Maulschlüssel Größe 13
Arbeitsschritte:
1. Bei Sitz mit elektrischen Sitzverstellungen: Verbindungskabel der elektrischen Sitzverstellungen am Controller
trennen.
2. Alle mit Kabelbindern am Sitzrahmen befestigten Kabel lösen.
3. Sitzmodul (wenn vorhanden) inkl. Halteblech demontieren (siehe Kap. 6.14.4).
4. Eine Innensechskantschraube an jeder der vier Sitzlaschen lösen und entfernen.
5. Sitzrahmen entfernen und ggf. tauschen.
Nach Beendigung der Arbeiten sind alle Komponenten wieder ordnungsgemäß zu montieren.
