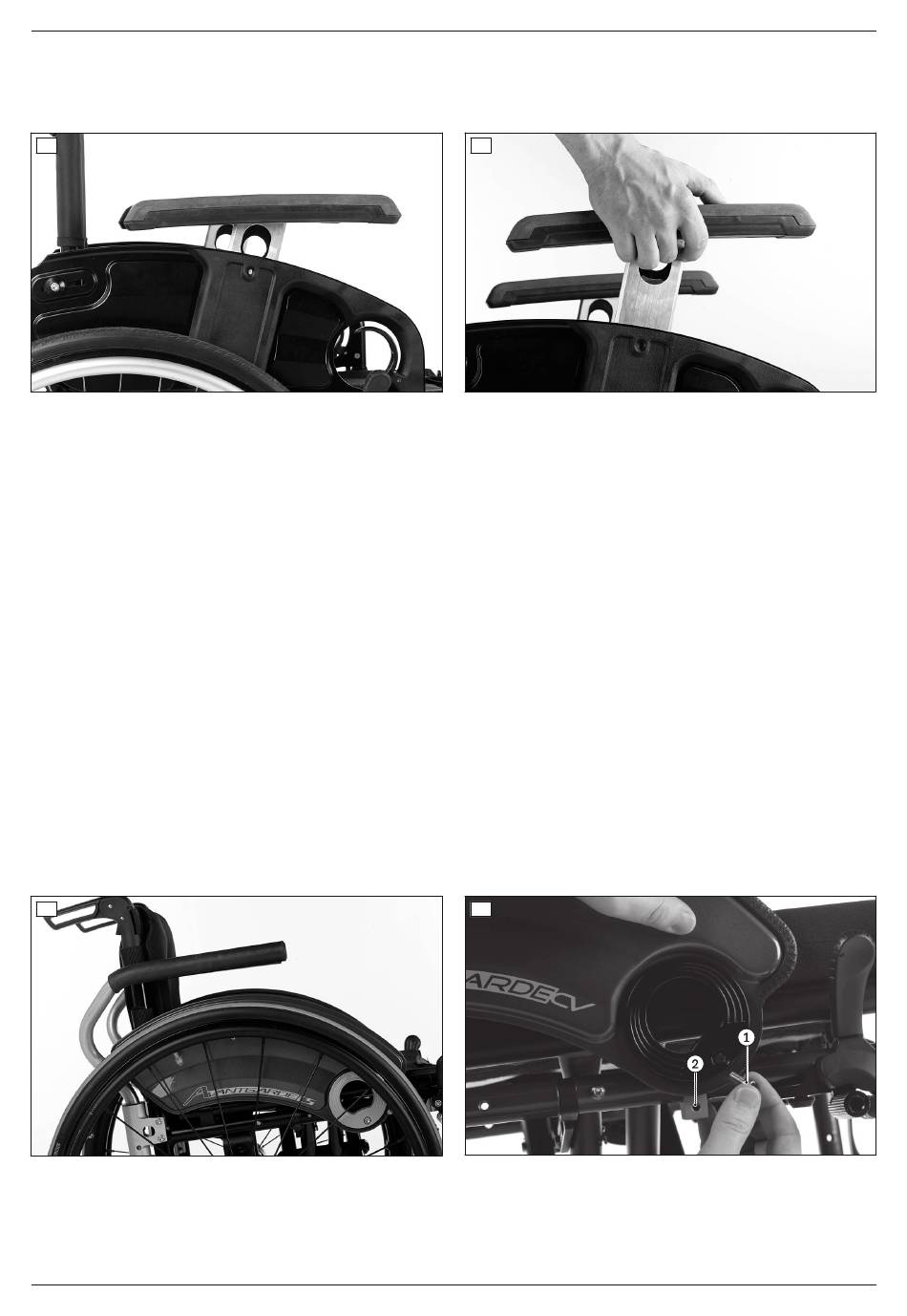

1) Den Auslösehebel in der runden Öffnung im Seitenteil nach oben ziehen (siehe Abb. 64).
2) Die Armauflage in die gewünschte Position schieben.
3) Den Auslösehebel loslassen. Die Armauflage rastet selbsttätig ein.
63

6.9.2 Einstellen des Seitenteils Standard und Kleiderschutz

Bei Veränderung der Antriebsradposition ist eine Feinanpassung der Seitenteile nötig. Der Kleiderschutz (siehe
Abb. 65) kann stufenlos an die Position der Antriebsräder angepasst werden.
1) Das Antriebsrad abnehmen.
2) Die Befestigungsschraube zwischen Seitenteil und Nutenstein lösen (siehe Abb. 66, Pos. 1/2).
3) Die Schraube in der Einstellnut am Rückenrohr von innen anlösen (siehe Abb. 67).
4) Bei Bedarf den Nutenstein auf der Unterseite des Rahmens anlösen (siehe Abb. 68).
5) Die Abdeckung von der Einstellscheibe abschrauben (siehe Abb. 69).
6) Das Antriebsrad zur Positionsbestimmung aufstecken.
7) Die Position einstellen:
→ Vorn: Die richtige Bohrung der Einstellscheibe zum Befestigungspunkt am Nutenstein in Deckung bringen
(siehe Abb. 70, Pos.1).
→ Hinten: Den Winkel einstellen (siehe Abb. 67).
→ Nutenstein: Bei Bedarf die Tiefenposition einstellen (siehe Abb. 70, Pos.2).
8) Die Abdeckung auf der Einstellscheibe festschrauben (siehe Abb. 69). Markierungen auf der Scheibe helfen
bei der Positionsfindung.
Darauf achten, dass das Seitenteil durch die Abdeckung hindurch am Nutenstein festgeschraubt werden kann
(siehe Abb. 70, Pos.3).
9) Alle Schrauben wieder fest anziehen.
10) Das Antriebsrad aufstecken und den Freilauf prüfen.
→ Nach Einstellung beider Seitenteile müssen beide Antriebsräder ohne Schleifgeräusche freilaufen.
