Ottobock C2000 Serviceanleitung Seite 35

Werkzeuge:
• Seitenschneider
• Heißluftfön für Schrumpfschlauch
Arbeitsschritte:
1. Die Fixierung des bestehenden Lenkpotentiometerkabels lösen. Dazu den Schrumpfschlauch und die Kabelbin-
der entlang des Lenkpotentiometerkabels aufschneiden.
2. Den Steckverbinder zur Controller-Buchse J1 lösen. Wenn weitere Aktuatoren vorhanden sind (Buchse J8 mit
mehr als 2 Adern belegt), ausgehend von der Controller-Buchse J8 die Adern des Aktuatorkabels Aktuator 1 (auf
Pin 5 und 10, schwarz und rot) mit einem Seitenschneider trennen.
52

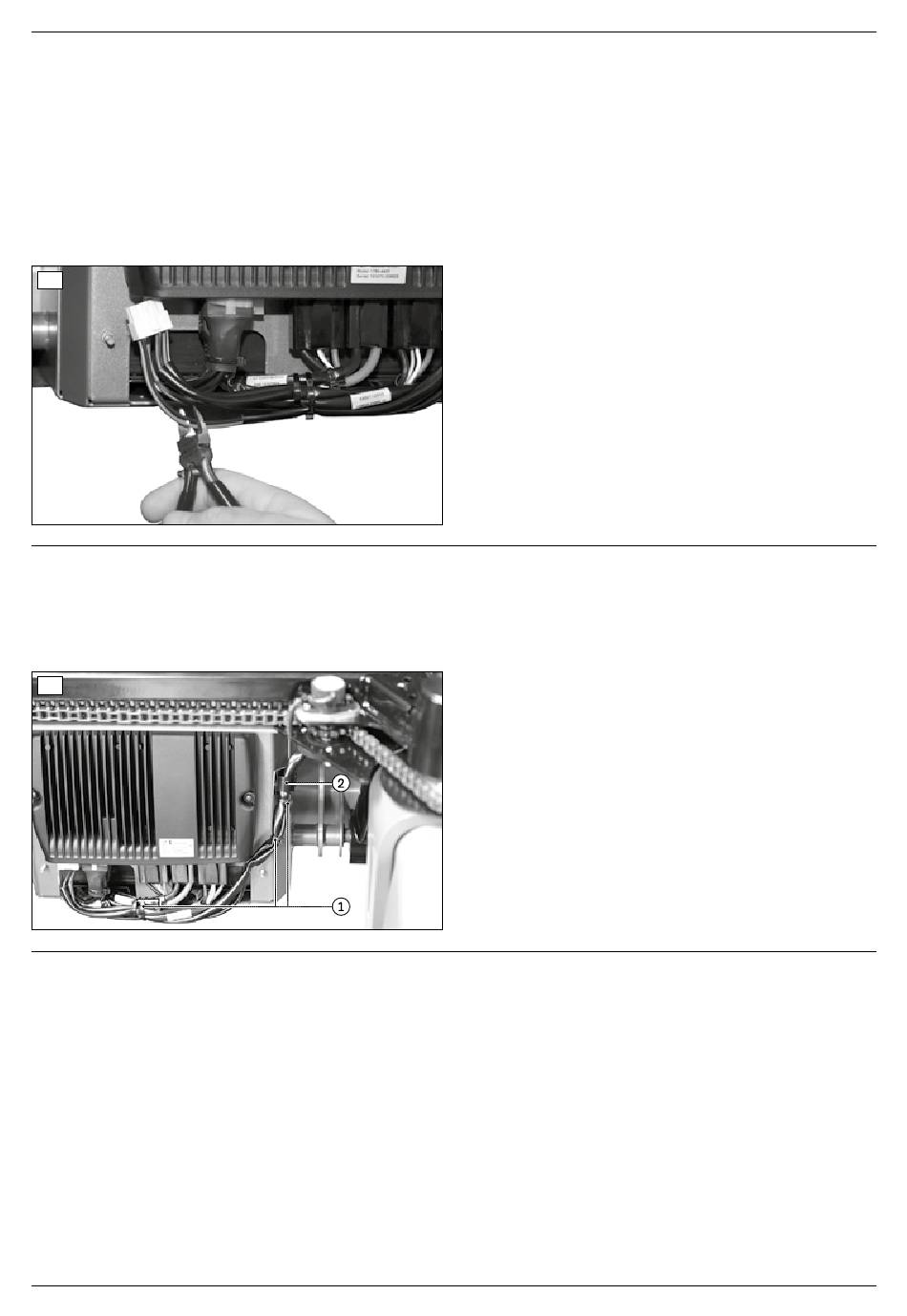

Abb. 52 Adern Aktuatorkabel trennen
3. Die Steckverbinder zum Lenkmotor und zum Lenkpotentiometer lösen und das Lenkpotentiometerkabel entneh-
men.
4. Das neue Lenkpotentiometerkabel mit Schrumpfschlauch und Kabelbindern fixieren (Pos. 1). Das Kabel durch
die Kabelschelle verlegen (Pos. 2).
53
Abb. 53 Lenkpotentiometerkabel verlegen
5. Den Lenkmotor mit dem 2-poligen Steckverbinder und das Lenkpotentiometer mit dem 4-poligen Steckverbinder
verbinden (siehe Abb. 29).
6. Wenn am Steckverbinder zur Controller-Buchse J8 weitere Aktuatoren angeschlossen sind, dann die Adern des
neuen Aktuatorkabels (schwarz und rot, auf Pin 5 und 10) am 12-poligen Stecker mit einem Seitenschneider
trennen (siehe Abb. 53).
7. Die Adern schwarz und rot des bestehenden Aktuatorkabels mit dem neuen Lenkpotentiometerkabel farbgleich
mittels beiliegender 2-poliger Lüsterklemme verbinden.
