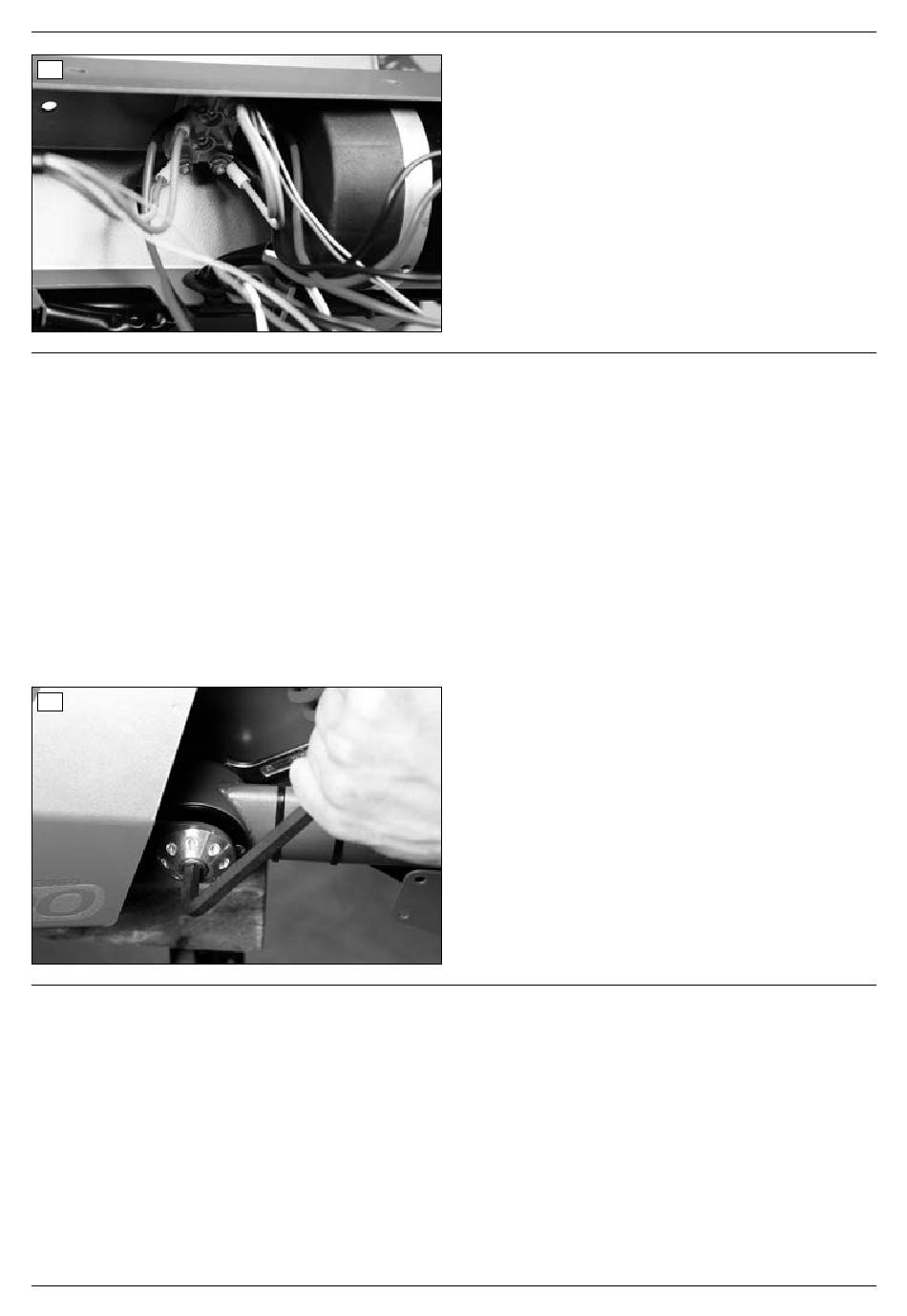

Abb. 130 Kabelbrücke
6.17 Antriebsachse demontieren
Vorbereitung:
• Antriebsmotoren demontieren (siehe Kap. 6.16).
• Feder Antriebsachse demontieren (siehe Kap. 6.9.1).
Werkzeuge:
• Sechskantschlüssel Größe 10
• Ring- oder Maulschlüssel Größe 19
Arbeitsschritte:
1. Rechts und links an der Motoraufhängung jeweils eine Innensechskantschraube lösen und entfernen.
2. Antriebsachse entnehmen und ggf. tauschen.
Nach Beendigung der Arbeiten sind alle Komponenten wieder ordnungsgemäß zu montieren.
131
Abb. 131 Antriebsachse demontieren
6.18 Schwingengummilager Lenkachse/Antriebsachse tauschen
Die Antriebs- und die Lenkachse verfügen beidseitig jeweils über ein Schwingengummilager. Diese Lager bestehen
aus Einzelteilen, die bei Bedarf separat getauscht werden können:
• Buchse Gummilager
• Gummieinsätze
• Gummilagerdeckel
• Einsatz Gummilagerbuchse
Die Schwingengummilager der Lenkachse sind unterschiedlich auf das zulässige maximale Zuladegewicht von
80 –160 kg und von 160 – 260 kg ausgelegt.
