61
63

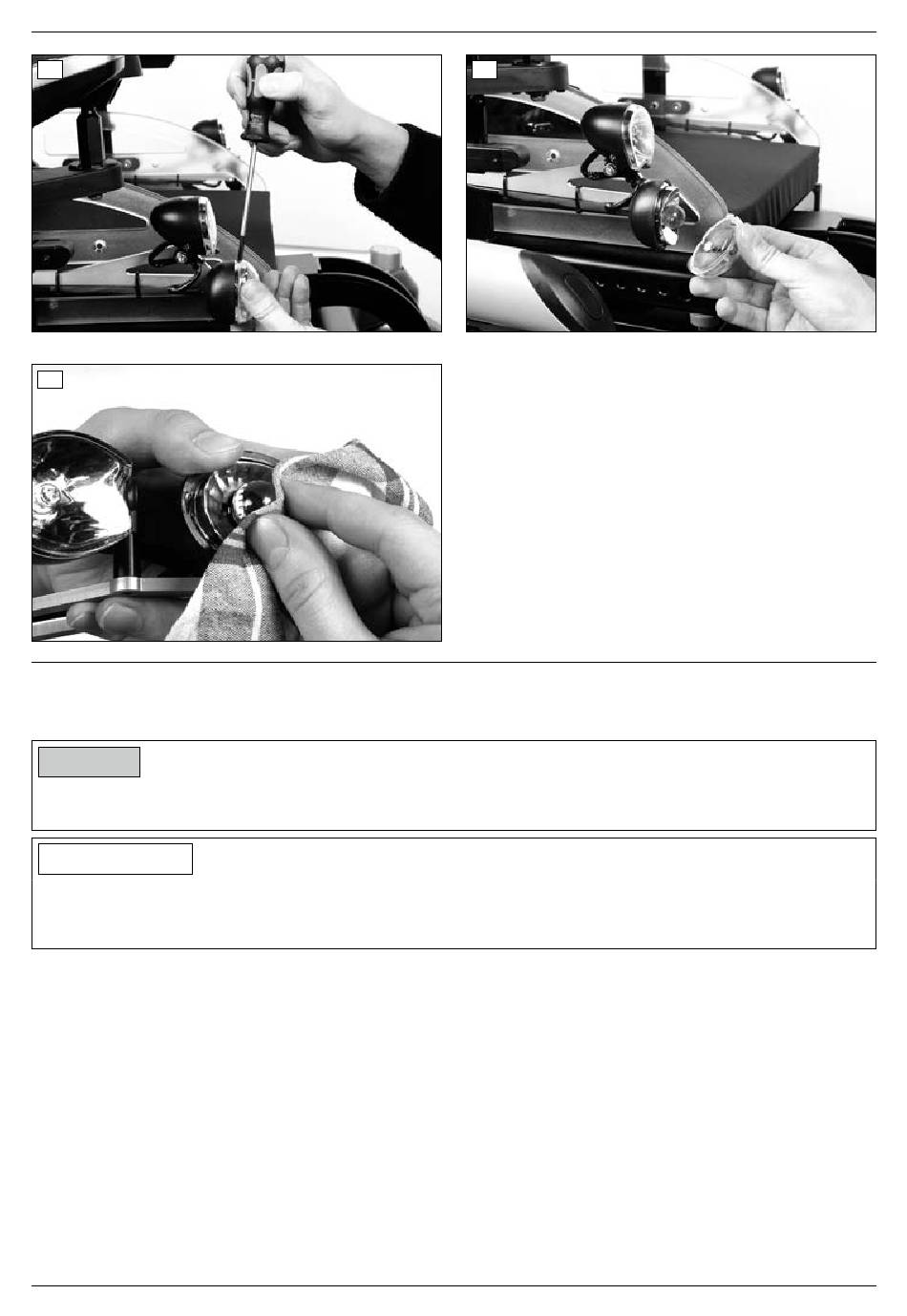

Abb. 61 + 62 + 63
6.12.2 Heckbeleuchtung
HINWEIS
Beschädigung durch Feuchtigkeit. Vermeiden Sie das Eintreten von Feuchtigkeit in den Beleuchtungskörper.
Achten Sie beim Einbau des Schutzglases auf genauen Sitz im Gehäuse und auf festen Sitz der Schrauben.
INFORMATION
Beachten Sie bei der Bestellung von Ersatzteilen für die Heckbeleuchtung, dass die Befestigung der Heckbe-
leuchtung bei Elektrorollstühlen mit Front- oder Heckantrieb verschieden ist.
Lampengehäuse oder Lampen können beim Fachhändler bestellt werden.
a) Heckleuchte mit Glühlampen demontieren
Vorbereitung:
• Abdeckung Batteriekasten demontieren (siehe Kap. 6.3.2).
Werkzeuge:
• Sechskantschlüssel Größe 6
• Ring- oder Maulschlüssel Größe 13
Arbeitsschritte:
1. Verbindung zwischen Heckbeleuchtung und Controller im Batteriekasten trennen.
2. Kabelbinder entlang des Verbindungskabels bis zur Verbindung zum Controller trennen.
3. Je Heckbeleuchtungselement eine Innensechskantschraube lösen und entnehmen.
4. Beleuchtung inkl. Beleuchtungshalter entnehmen und ggf. tauschen.
C2000
Frontblinkleuchte tauschen
62
Service-Arbeiten
Ottobock | 41
