LEGENDE DER SYMBOLE

Drehmoment

BREMSEN

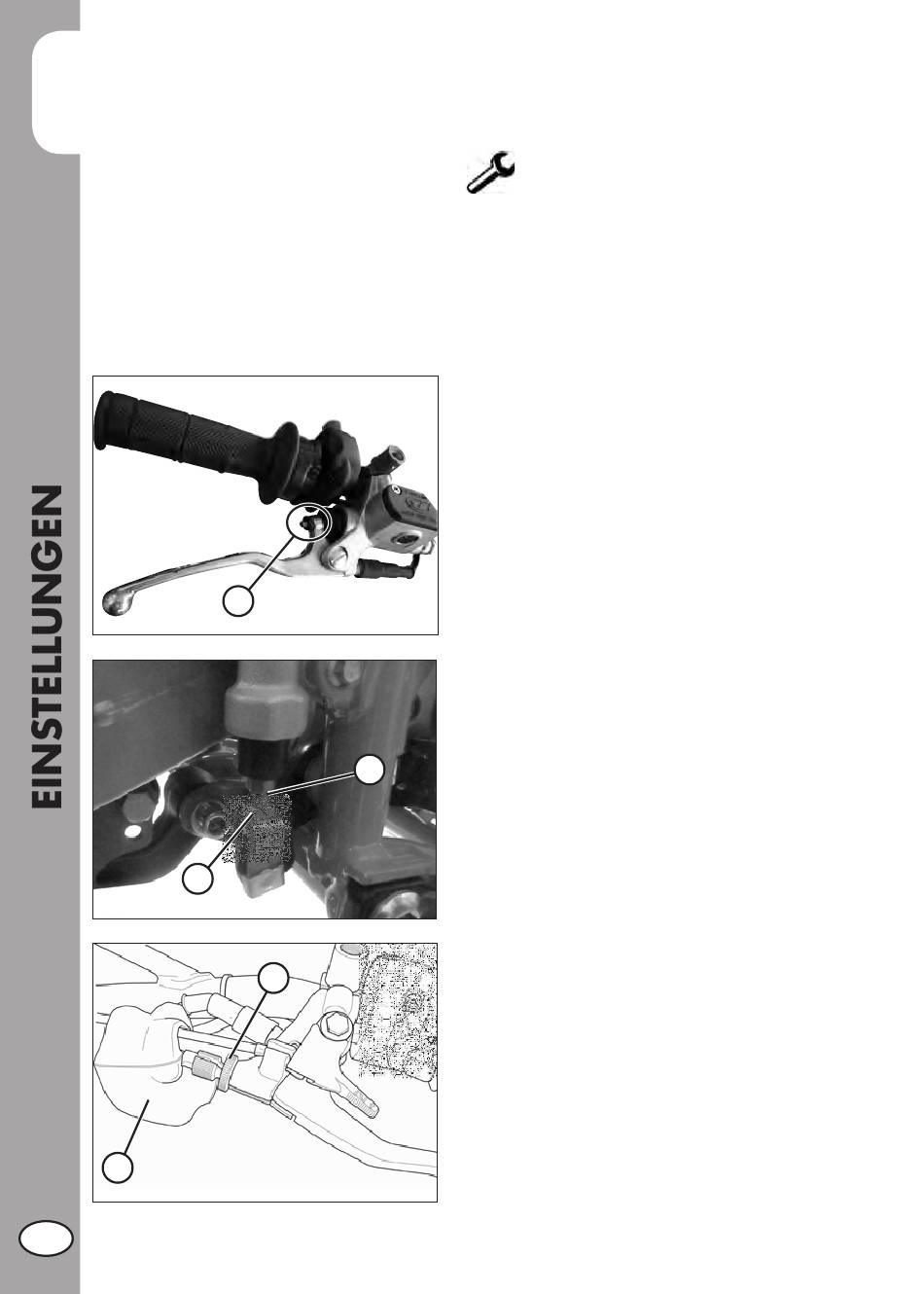

VORDERRADBREMSE

Die Vorderradbremse ist eine Scheiben-
bremse mit hydraulischer Betätigung.
Die Position des Hebels kann über das
Stellelement 1 reguliert werden.
ACHTUNG: Ein reduzierter Gang führt
zu Überhitzung der Bremse und bis zum
1
plötzlichen Blockieren.

HINTERRADBREMSE

Die Höhe des Bremspedals kann über die
Einstellschraube 1 eingestellt werden.
Für die Einstellung die Gegenmutter 2 und
1
schraube 1 registrieren.
Die Gegenmuttern 2 nach der Einstellung
wieder festziehen.
2
EINSTELLUNG DER
1
KUPPLUNGSHEBEL
Für diese Einstellung zuerst den Gummi-
Staubschutz 1 anheben und dann die
Stellvorrichtung 2 verstellen.
Der Hebel muss einen Leerhub von 5 mm
haben.
2
