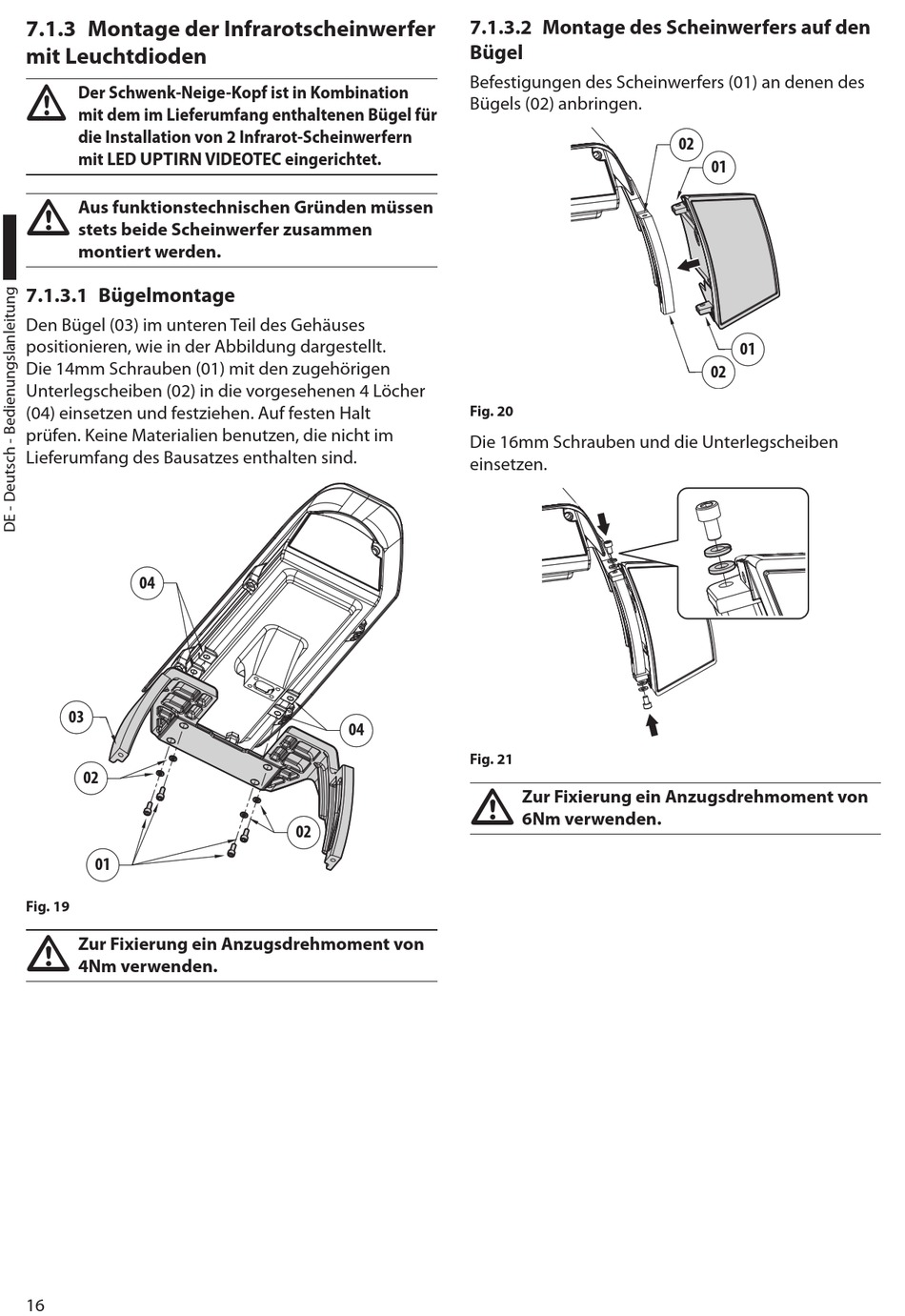

7.1.3 Montage der Infrarotscheinwerfer
mit Leuchtdioden
h
Der Schwenk-Neige-Kopf ist in Kombination
mit dem im Lieferumfang enthaltenen Bügel für
die Installation von 2 Infrarot-Scheinwerfern
mit LED UPTIRN VIDEOTEC eingerichtet.
h
Aus funktionstechnischen Gründen müssen
stets beide Scheinwerfer zusammen
montiert werden.
7.1.3.1 Bügelmontage
Den Bügel (03) im unteren Teil des Gehäuses
positionieren, wie in der Abbildung dargestellt.
Die 14mm Schrauben (01) mit den zugehörigen
Unterlegscheiben (02) in die vorgesehenen 4 Löcher
(04) einsetzen und festziehen. Auf festen Halt
prüfen. Keine Materialien benutzen, die nicht im
Lieferumfang des Bausatzes enthalten sind.
04
03
02
01
Fig. 19
h
Zur Fixierung ein Anzugsdrehmoment von
4Nm verwenden.
16
04
02
7.1.3.2 Montage des Scheinwerfers auf den
Bügel
Befestigungen des Scheinwerfers (01) an denen des
Bügels (02) anbringen.
Fig. 20
Die 16mm Schrauben und die Unterlegscheiben
einsetzen.
Fig. 21
h
Zur Fixierung ein Anzugsdrehmoment von
6Nm verwenden.
02
01
01
02
