8 Installazione

Non effettuare per nessun motivo
alterazioni o collegamenti non previsti
in questo manuale. Il mancato rispetto
delle indicazioni fornite nel manuale in
merito ai collegamenti può portare a gravi
pericoli per la sicurezza del personale e
dell'impianto.
Non modificare i cablaggi già presenti nel
prodotto. Il mancato rispetto di questa
indicazione può portare a gravi pericoli per
la sicurezza del personale e dell'impianto,
oltre a far decadere la garanzia.
In caso di utilizzo del kit lavavetro, il
supporto per l'ugello deve essere installato
prima del posizionamento del brandeggio e
dei cablaggi. Per ulteriori chiarimenti, fare
riferimento al manuale del kit specifico.

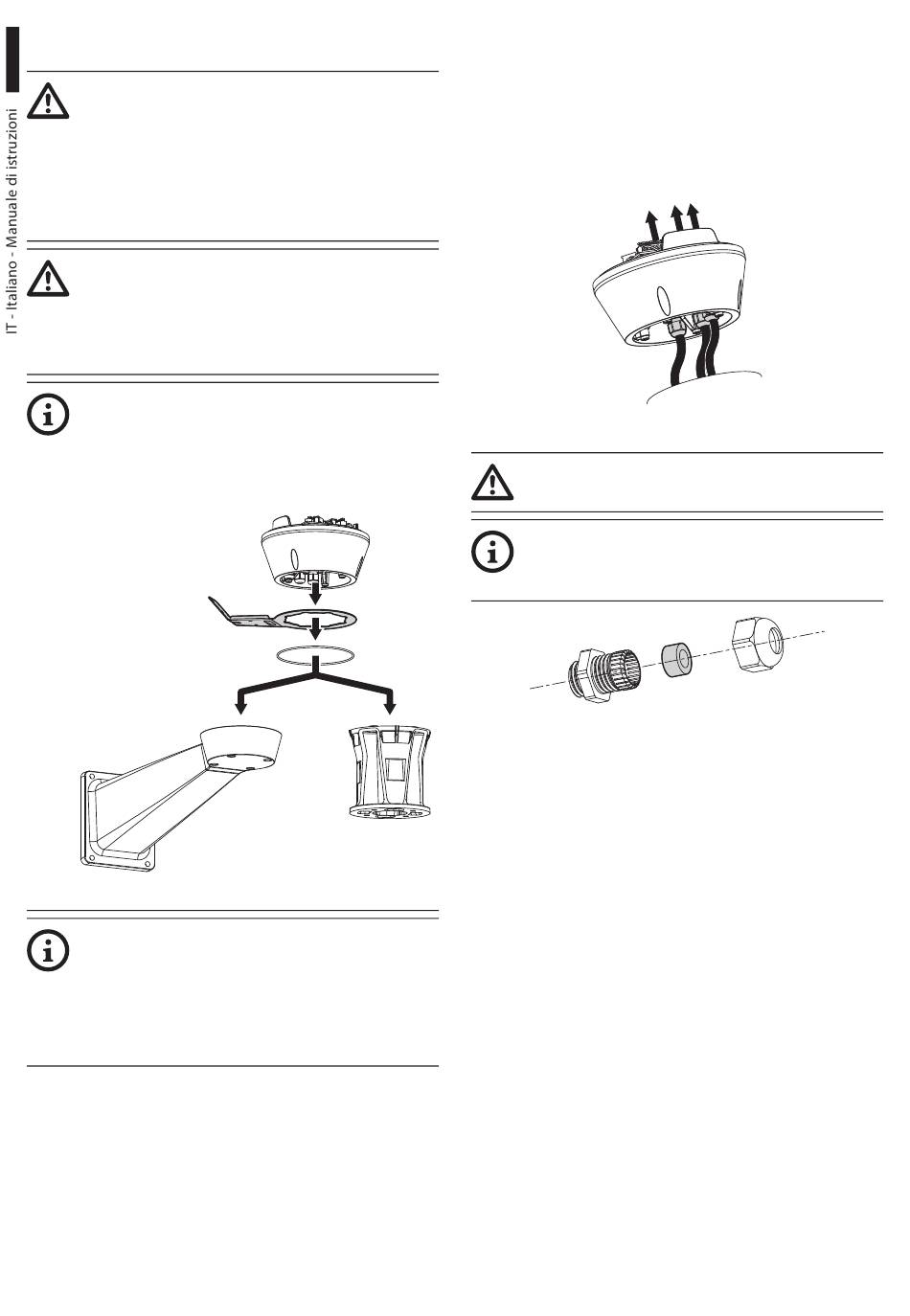

Fig. 16
All'interno della calotta inferiore è
presente un sacchetto disidratante utile
per evitare la formazione di umidità nella
base ed in corrispondenza alle schede
connettori. Rimuovere il sacchetto prima
dell'installazione.
18
8.1 Collegamento dei cavi alla
base
Introdurre i cavi all'interno dei pressacavi tenendo la
base a circa 20cm dal supporto. Serrare i pressacavi.
I pressacavi sono adatti per cavi con diametro
compreso tra 5mm e 10mm.
Fig. 17
Prestare attenzione durante il fissaggio.
Coppia di serraggio: 5Nm.
Per cavi di diametro da 3mm a 7mm
utilizzare gli appositi gommini in
dotazione.
Fig. 18
