Methoden und Sequenzen
66

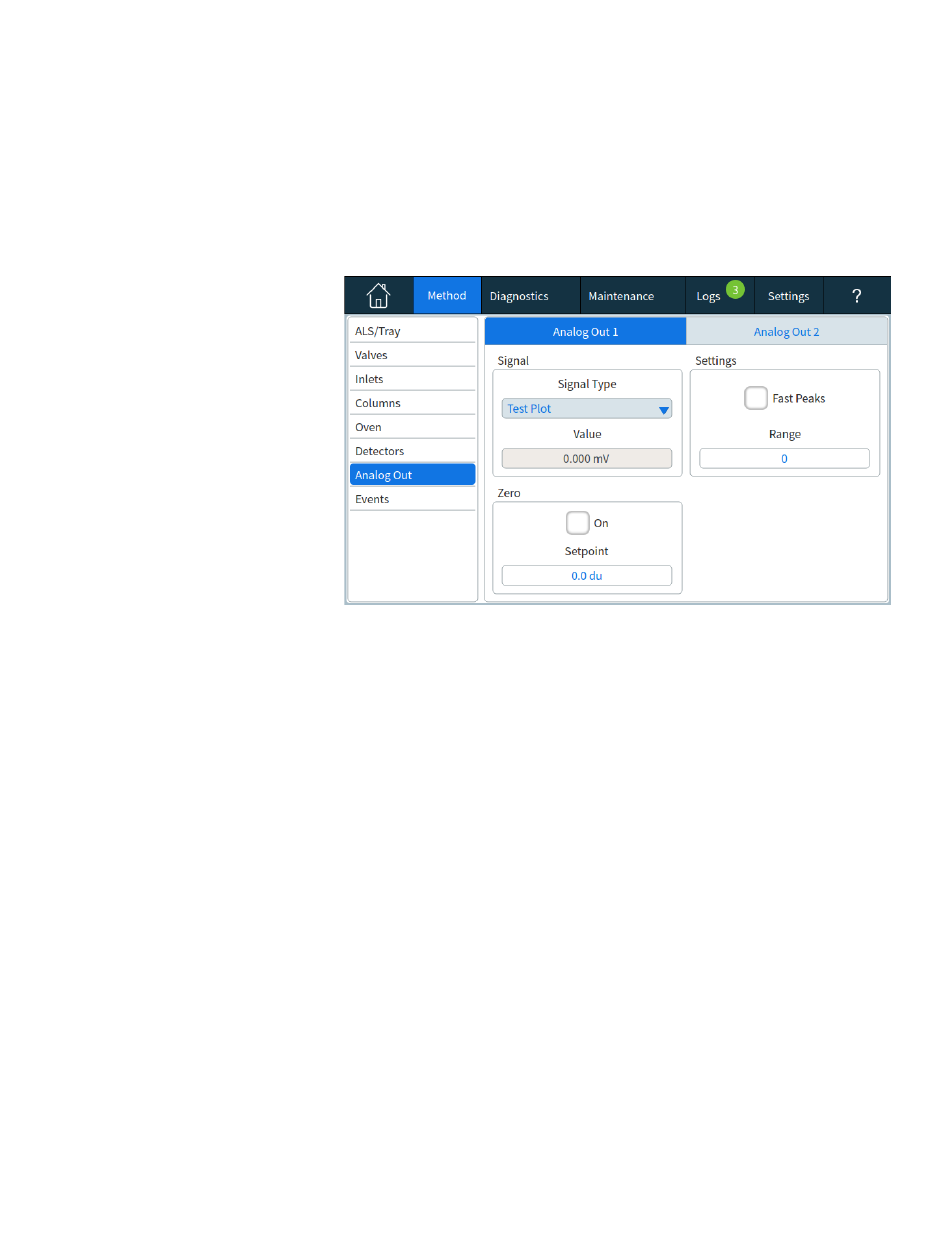

Analog Zero
Zero (Null) Zieht den von der Basislinie eingegeben Wert ab.
Wählen Sie entweder On (Ein), um Null auf den aktuellen
Signalwert einzustellen, oder geben Sie eine Zahl zwischen
-500.000 und +500.000 als Sollwert für die Subtraktion von der
Basislinie ein.
Dies wird verwendet, um eine erhöhte Basislinie oder einen
Nullpunktabgleich zu korrigieren. Eine gängige Vorgehensweise
ist es, eine Verschiebung der Basislinie zu korrigieren, wenn
diese als Ergebnis des Betriebs eines Ventils vorliegt. Nach der
Nullstellung entspricht das analoge Ausgangssignal dem Wert
der Parameterliste minus dem Null-Sollwert. Null kann als
Laufzeitereignis programmiert werden.
Analogbereich
Range (Bereich) Skaliert vom Detektor eingehende Daten.
Der Bereich (Range) wird auch als Gewinn (Gain), Skalierung
(Scaling) oder Sizing bezeichnet. Dabei werden die Daten, die
vom Detektor zu den analogen Signalschaltkreisen kommen,
kalibriert, um eine Überlastung der Schaltkreise (Klemme) zu
verhindern. Mit Range (Bereich) werden alle Analogsignale
skaliert.
Wenn ein Chromatogramm wie A oder B in der nachfolgenden
Abbildung aussieht, müssen die Daten skaliert werden (wie in
C), damit alle Peaks auf dem Papier zu sehen sind.
Gültige Sollwerte liegen zwischen 0 und 13 und entsprechen 20
(= 1) bis 213 (= 8192). Wird ein Sollwert um 1 geändert, ändert
sich die Höhe des Chromatogramms um den Faktor 2. Dies wird
