4.3 Targhetta di identificazione, PUST 04-10 e PS.R.17
1 3 2
Model 96235270 P10
Type PUST08.15.S.A.SS.SEG
Standards used:EN 12050-1 or EN 12050-2
Made in Denmark
P.c. 1325 EU declaration of performance
Notified body:0197
6 4

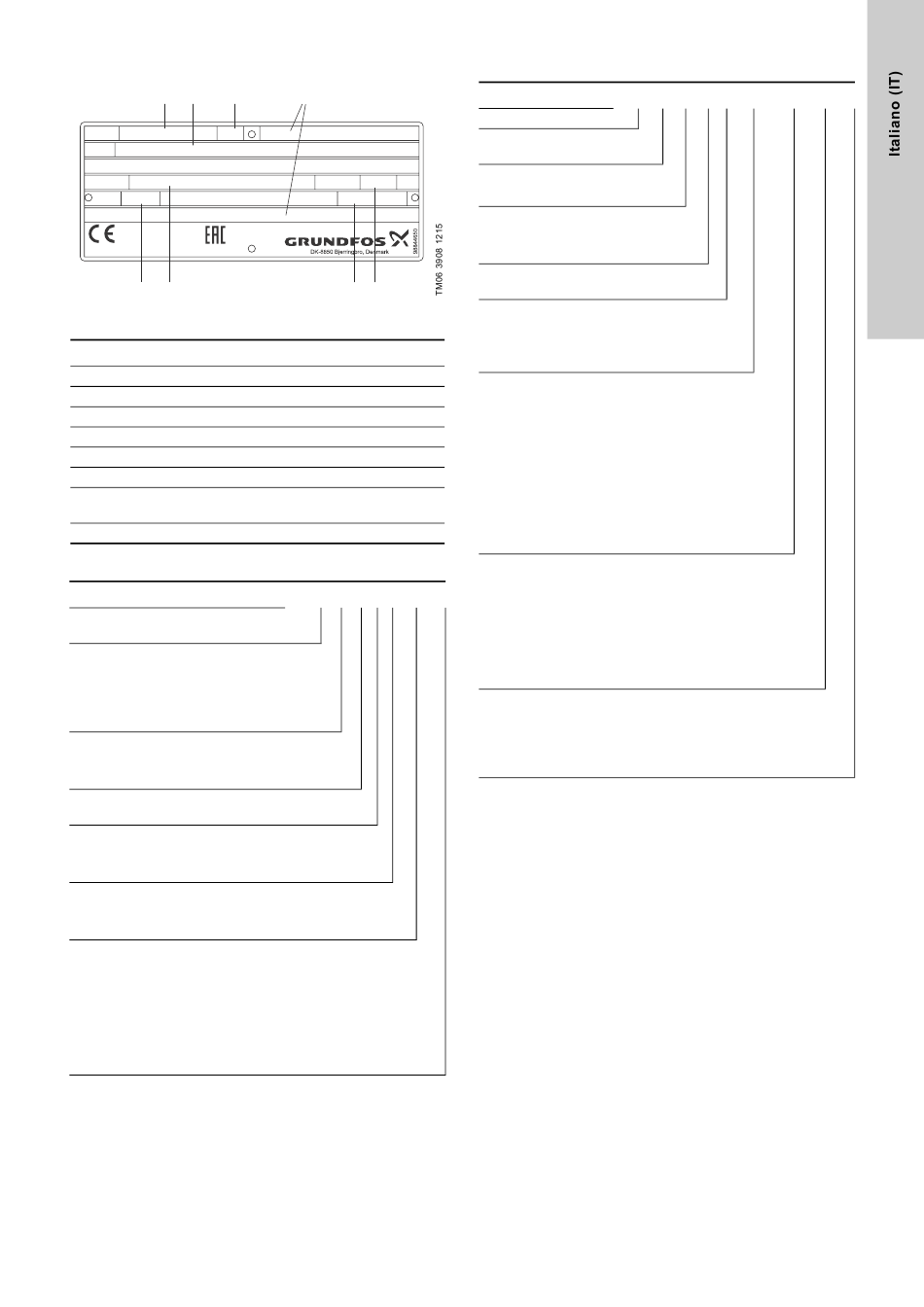

Fig. 3 Targhetta di identificazione, PUST 04-10 e PS.R.17
Pos. Descrizione
1 Codice prodotto
2 Luogo di produzione
3 Designazione modello
4 Paese di origine
5 Peso
6 Codice di produzione e data di produzione (AASS)
Istruzioni di installazione e funzionamento, numero di
7
pubblicazione
8 Non inserito
4.4 Designazione del modello, PUST 04-10
Esempio
Stazione di pompaggio Grundfos
(standard)
Diametro [mm]
04: 400
06: 600
08: 800
10: 1000
Profondità [mm]
xx: x 100 mm
20: 2000
S: Una pompa
D: Due pompe
Tipo di installazione
A: Autoaccoppiamento fondo pozzetto
S: Installazione autoportante
Materiale tubo
PE: Polietilene
SS: Acciaio inox, AISI 304
Tipo di pompa
KP: Unilift KP, Unilift CC
AP35: Unilift AP12.40, Unilift AP35
AP50: Unilift AP12.50, Unilift AP50
APB: Unilift AP35B, Unilift AP50B
DP/EF: DP (0,6 - 1,5 kW), EF
DP/SL: DP (2,6 kW), SL1.50.65 e SLV.65.65 (fino a 3 kW)
SEG: SEG
8
Weight 99 kg
96235218
7 5
PUST 08. 20. S. A. SS. SEG
4.5 Designazione del modello, PS.R.17
Esempio PS. R. 17. 25. D. GC. SS50. A50. SEG
Stazione di pompaggio
Pozzetto modellato a rota-
zione
Diametro [mm]
17: 1700
Profondità [mm]
xx: x 100 mm
25: 2500
S: Una pompa
D: Due pompe
Tipologia tubo
DC: Mandata diretta, comune
GC: Collo d'oca, comune
VC: Camera valvole
Materiale e diametro tubo
Acciaio inox:
SS50: DN 50 (2")
SS65: DN 65 (2 1/2")
SS80: DN 80 (3")
SS100: DN 100 (4")
Polietilene:
PE63:* D63 mm (2")
PE75: D75 mm (2 1/2")
PE90: D90 mm (3")
PE110: D110 mm (4")
Tipo di installazione
Autoaccoppiamento:
A50: Attacco della pompa DN 50
A65: Attacco della pompa DN 65
A80: Attacco della pompa DN 80
A100: Attacco della pompa DN 100
Pompa autoportante:
S: Pompa autoportante
Tipo di pompa
SEG: SEG
DP/EF: DP (0,6 - 1,5 kW) / EF
DP/SL: DP (2,6 kW) / SL1.50.65 / SLV.65.65
SE/SL: SE/SL
* Max. profondità del pozzetto 3 m
