8.3 Pripevnenie objímky
1. Zovrite objímku v ruke a zasuňte ju do otvoru v stene
(z vonkajšej strany nádrže).
2. Objímku v otvore rozprestrite tak, aby rovnomerne lícovala
s okrajom otvoru.
3. LM50/100 objímky: Objímku vytiahnite z otvoru tak ďaleko,
aby sa jej obruba po celom obvode dotýkala vnútornej strany
steny nádrže.
L965 objímky: Objímku vyťahujte smerom von až do
okamihu, keď sa bude jej prstenec dotýkať vnútornej steny
nádrže v bodoch 3 a 9 hodín. Pozri obr. 26.
4. Vnútro objímky natrite mazivom na báze vody.
5. Skoste hrany konca potrubia a potom ho vtlačte do príslušnej
polohy v objímke.
LM50/100 objímky: Prívodnú trubku natlačte cez priechodku.
Pozri obr. 24.
Aby bolo možné vyťahovať čerpadlo z nádrže,
nesmie koniec vstupného potrubia presahovať
Dôležité
koniec objímky o viac ako 5 cm.
Bočná stena
čerpacej nádrže
Max. 50 mm

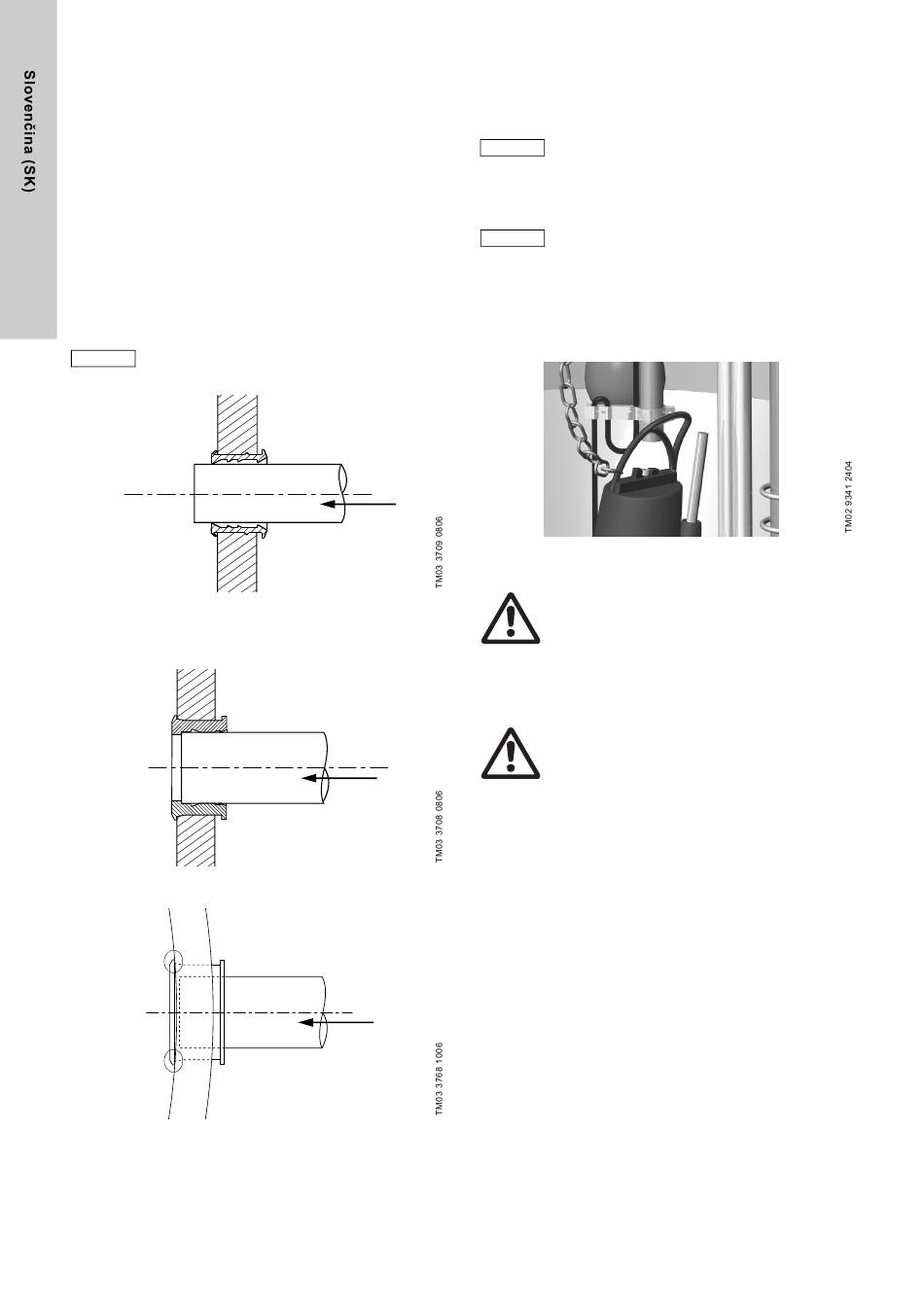

Obr. 24 Trubka s objímkou LM50/100, pohľad zo strany
L965 objímky: Prívodnú trubku natlačte do objímky až po
zarážku. Pozri obr. 25.
Bočná
stena
Obr. 25 Trubka s objímkou L965, pohľad zo strany
Bočná
stena
Obr. 26 Trubka s objímkou L965, pohľad zhora
168
8.4 Inštalácia čerpadla(-iel)
Niektoré verzie nádrží sa dodávajú bez namontovaného
čerpadla(-iel). Bližšie informácie k inštalácii a spusteniu čerpadla
sú uvedené v montážnom a prevádzkovom návode čerpadla.
Čerpadlo spúšťajte do nádrže opatrne, aby
Pozor
nedošlo k poškodeniu čerpadla, ani nádrže.
8.5 Potrubie s prírubami pripojenia
Ak sa nádrž inštaluje pri teplote nižšej ako 0 °C,
uvoľnite všetky skrutky príruby a po dokončenej
Dôležité
inštalácii ich znova dotiahnite.
Zabránite tým pnutiu v potrubí.
8.6 Pripevnenie reťaze
V prípade čerpadiel inštalovaných na automatickej spojke,
odporúčame upevniť reťaz do prvého zdvíhacieho oka zdvíhacej
konzoly. Počet zdvíhacích ôk závisí od typu čerpadla.
Obr. 27 Reťaz pripevnená na čerpadlo.
Upozornenie
Zariadenie použité na zdvíhanie čerpadla musí
byť dimenzované pre hmotnosť čerpadla, musí
byť schválené a udržiavané podľa miestnych
predpisov.
Upozornenie
Reťaze dodávané spoločnosťou Grundfos majú
vyznačenú max. záťaž a dátum výroby.
Neprekračujte max. záťaž.
Údržba podľa miestnych predpisov.
Odporúčame kontrolovať reťaze a závesné oká
minimálne raz do roka, či na nich nie sú
praskliny, korózia a iné nepravidelnosti.
Ak nájdete chyby, reťaz alebo závesné oko
nahraďte.
