8.3 Założenie tulei
1. Zwinąć tuleję i wsadzić do otworu (od zewnętrznej strony
zbiornika).
2. Rozłożyć tuleję tak, aby równo przylegała do otworu.
3. Tuleje LM50/100: Pociągnąć tuleję na zewnątrz tak, aby jej
kołnierz przylegał całą powierzchnią do wewnętrznej strony
zbiornika.
Tuleje L965: Pociągnąć tuleję na zewnątrz tak, aby jej
kołnierz przylegał do wewnętrznej strony zbiornika w pozycji
na godzinie 3 i 9. Zob. rys. 26.
4. Nasmarować wnętrze tulei smarem na bazie wody.
5. Zukosować rurę i wsunąć ją na miejsce.
Tuleje LM50/100: Wsunąć rurę wlotową do tulei. Zob. rys. 24.
W celu umożliwienia wyciągnięcia pompy ze
zbiornika rura wlotowa nie może wystawać poza

RADA

tuleję więcej niż 5 cm.
Strona
zbiornika
Maks. 50 mm

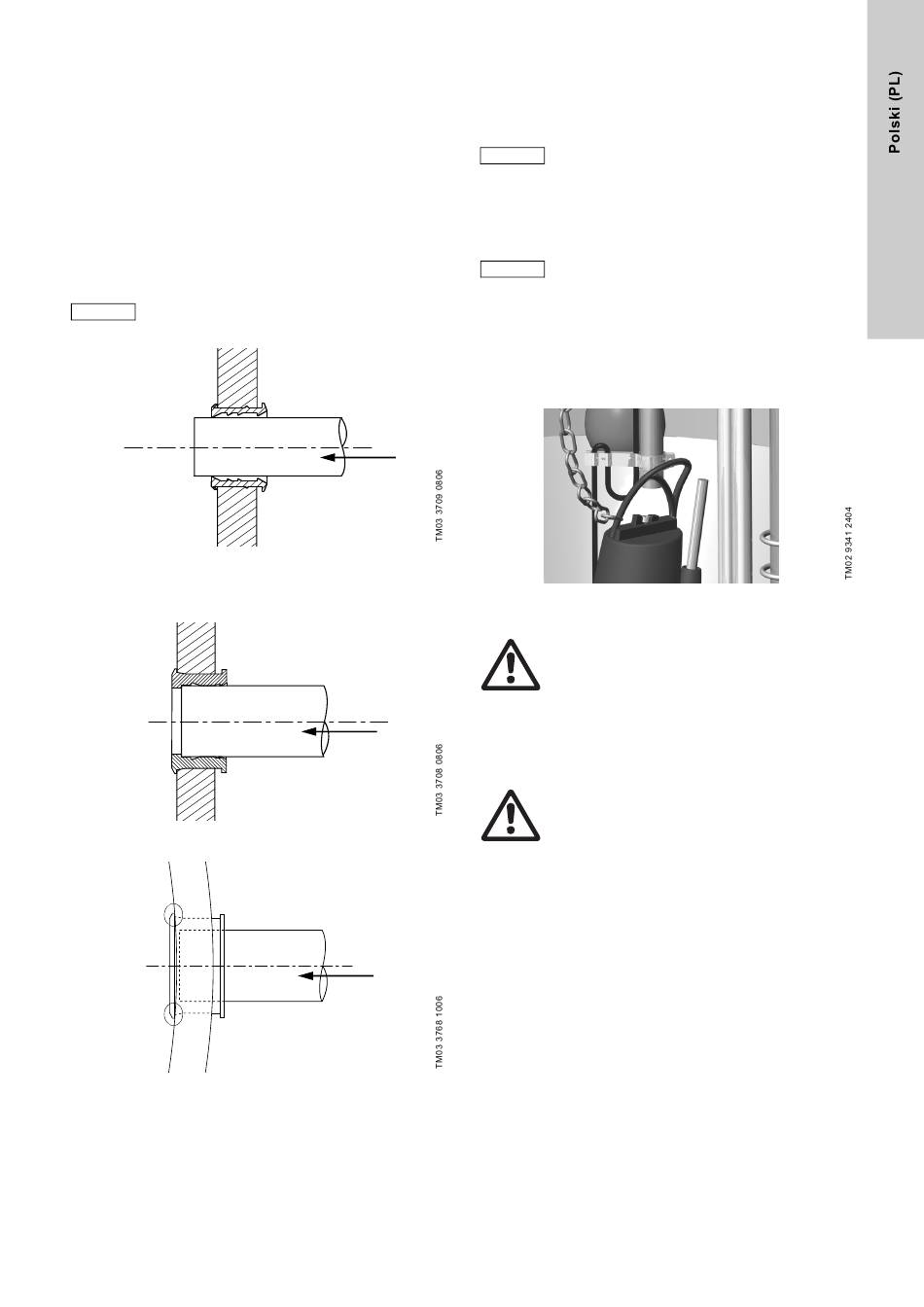

Rys. 24 Rura w tulei LM50/100, widok z boku
Tuleje L965: Wsunąć rurę wlotową do tulei aż do oporu.
Zob. rys. 25.
Strona
zbiornika
Rys. 25 Rura w tulei L965, widok z boku
Strona
zbiornika
Rys. 26 Rura w tulei L965, widok z góry
8.4 Montaż pomp(y)
Niektóre wersje są dostarczane bez zainstalowanej pompy.
Więcej informacji na temat uruchomienia pompy znajduje się
w instrukcji montażu i eksploatacji pompy.
Pompa musi być ostrożnie opuszczana do
UWAGA
zbiornika w celu zapobieżenia uszkodzeniu
pompy i zbiornika.
8.5 Rury z połączeniami kołnierzowymi
Jeżeli zbiornik jest montowany w temperaturze
poniżej 0 °C, należy poluzować wszystkie śruby
na kołnierzach i dokręcić je po zakończeniu
RADA
montażu zbiornika.
W ten sposób uniknie się naprężeń w instalacji
rurowej.
8.6 Mocowanie łańcucha
W przypadku pomp z autozłączem zalecamy zamocowanie
łańcucha do głównego oczka/punktu uchwytu pompy.
Liczba punktów podnoszenia zależy od typu pompy.
Rys. 27 Łańcuch przymocowany do pompy
Ostrzeżenie
Sprzęt stosowany do podnoszenia pompy musi
posiadać odpowiedni dla niej udźwig oraz
powinien być zatwierdzony i poddawany
konserwacji zgodnie z przepisami lokalnymi.
Ostrzeżenie
Łańcuchy dostarczone przez firmę Grundfos
posiadają oznaczenia maks. udźwigu i daty
produkcji.
Nie należy przekraczać maks. udźwigu.
Konserwacja musi być wykonywana zgodnie
z lokalnymi przepisami. W przypadku łańcuchów
i klamer dostarczonych przez Grundfos zalecamy
przegląd co najmniej raz w roku pod kątem
pęknięć, korozji i innych uszkodzeń.
W przypadku wykrycia usterek należy wymienić
łańcuch lub klamry.
