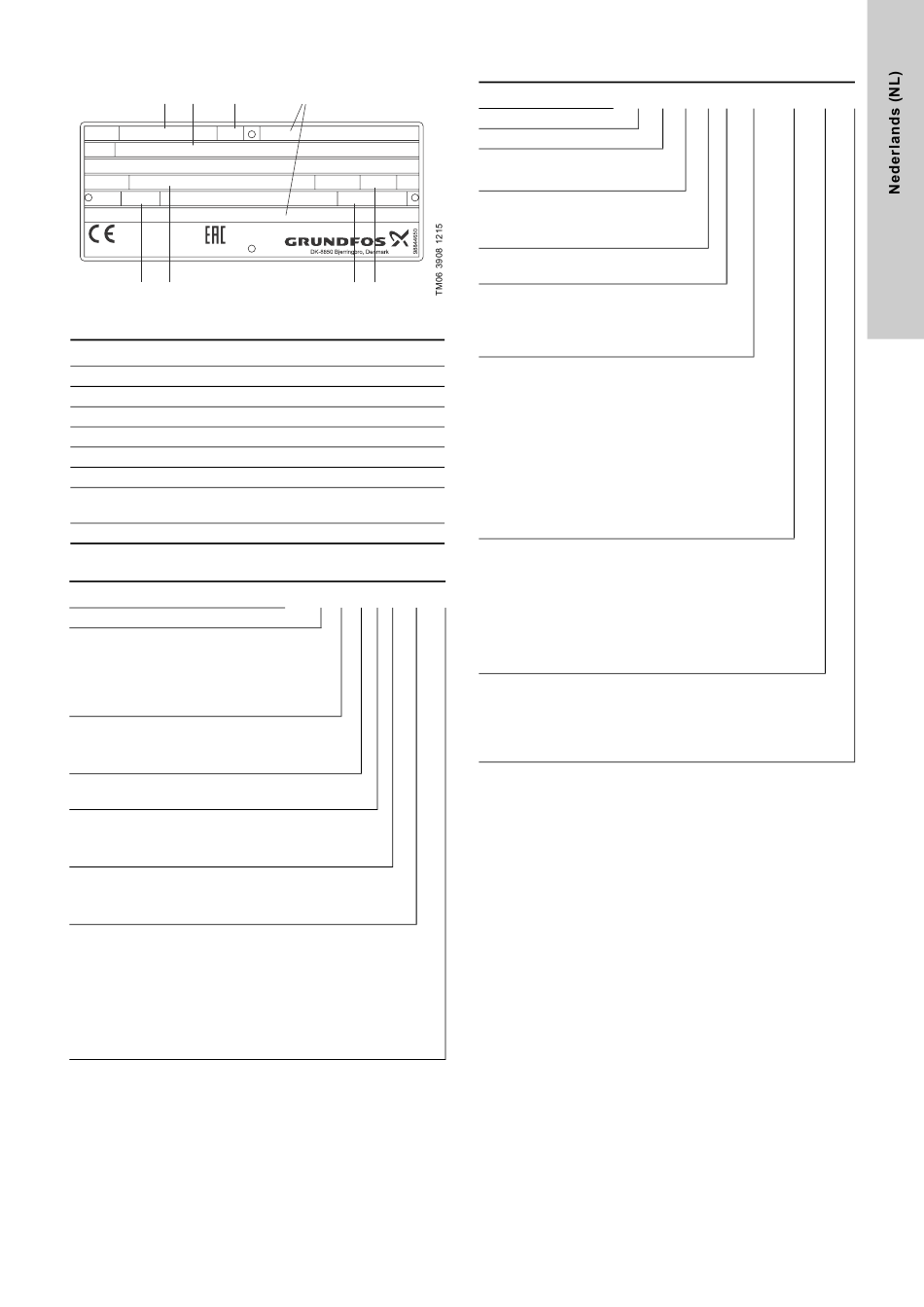

4.3 Typeplaatje, PUST 04-10 en PS.R.17

1 3 2
Model 96235270 P10
Type PUST08.15.S.A.SS.SEG
Standards used:EN 12050-1 or EN 12050-2
Made in Denmark
P.c. 1325 EU declaration of performance
Notified body:0197
6 4
Afb. 3 Typeplaatje, PUST 04-10 en PS.R.17
Pos. Beschrijving
1 Productnummer
2 Productielocatie
3 Typeaanduiding
4 Land van herkomst
5 Gewicht
6 Productiecode en datum van productie (JJWW)
Installatie- en bedieningsinstructies, publicatienum-
7
mer
8 Niet ingevuld

4.4 Typeplaatje, PUST 04-10

Voorbeeld
Grundfos pompput (standaard)
Diameter [mm]
04: 400
06: 600
08: 800
10: 1000
Diepte [mm]
xx: x 100 mm
20: 2000
S: Eén pomp
D: Twee pompen
Opstellingstype
A: Automatische koppeling op de putbodem
S: Vrijstaand
Leidingmateriaal
PE: Polyethyleen
SS: RVS, AISI 304
Pomptype
KP: Unilift KP, Unilift CC
AP35: Unilift AP12.40, Unilift AP35
AP50: Unilift AP12.50, Unilift AP50
APB: Unilift AP35B, Unilift AP50B
DP/EF: DP (0,6 - 1,5 kW), EF
DP/SL: DP (2,6 kW), SL1.50.65 en SLV.65.65 (tot 3 kW)
SEG: SEG
8
Weight 99 kg
96235218
7 5
PUST 08. 20. S. A. SS. SEG

4.5 Typesleutel, PS.R.17

Voorbeeld PS. R. 17. 25. D. GC. SS50. A50. SEG
Pompput
Rotatiegegoten put
Diameter [mm]
17: 1700
Diepte [mm]
xx: x 100 mm
25: 2500
S: Eén pomp
D: Twee pompen
Leidingontwerp
DC: Directe uitlaat, gemeenschappelijk
GC: Zwanenhals, gemeenschappelijk
VC: Klepkamer
Leidingmateriaal en leidingdiameter
RVS:
SS50: DN 50 (2")
SS65: DN 65 (2 1/2")
SS80: DN 80 (3")
SS100: DN 100 (4")
Polyethyleen:
PE63:* D63 mm (2")
PE75: D75 mm (2 1/2")
PE90: D90 mm (3")
PE110: D110 mm (4")
Opstellingstype
Automatische koppeling:
A50: DN 50 pompaansluiting
A65: DN 65 pompaansluiting
A80: DN 80 pompaansluiting
A100: DN 100 pompaansluiting
Vrijstaande pomp:
S: Vrijstaande pomp
Pomptype
SEG: SEG
DP/EF: DP (0,6 - 1,5 kW) / EF
DP/SL: DP (2,6 kW) / SL1.50.65 / SLV.65.65
SE/SL: SE/SL
* Max. 3 m putdiepte
