9. Regulacja pompy

Jeśli zbiornik jest wyposażony w pompę
z funkcją Auto
RADA
ADAPT
poziomu nie jest konieczny.
Podczas montażu wyłączników poziomu należy zwrócić uwagę
na następujące elementy:
• Aby zapobiec zasysaniu powietrza i drganiom pompy, czujnik
poziomu wyłączenia musi być umieszczony tak, aby pompa
została wyłączona, zanim zacznie zasysać powietrze.
• W przypadku pracy z 1 pompą czujnik poziomu załączenia
powinien być instalowany w taki sposób, żeby pompa była
załączana przy wymaganym poziomie napełnienia; pompa
musi być jednak zawsze załączona, zanim poziom cieczy
osiagnie dolną krawędź rury wlotowej do zbiornika.
• W przypadku pracy z 2 pompami czujniki poziomu załączenia
powinny być instalowane w taki sposób, żeby pompa 2 była
załączana, zanim poziom cieczy osiągnie dolną krawędź rury
wlotowej do zbiornika, oraz tak, żeby pompa 1 była załączana
odpowiednio wcześniej.
• Czujnik alarmu wysokiego poziomu musi być zawsze
zainstalowany na wysokości ok. 100 mm powyżej czujnika
poziomu załączania i musi zadziałać, zanim ciecz osiągnie
poziom dolnej krawędzi rury wlotowej do zbiornika.
Dalsze informacje na temat ustawień znajdują się w instrukcjach
montażu i eksploatacji wybranego regulatora pompy.
9.1 Poziomy załączania i wyłączania
Objętość efektywna zbiornika musi być tak duża, żeby liczba
załączeń pompy nie przekroczyła maksymalnej dopuszczalnej
wartości. Patrz instrukcja montażu i eksploatacji pompy.
9.2 Montaż regulatora pompy
Patrz instrukcja montażu i eksploatacji regulatora pompy.
9.3 Montaż sterowników poziomu
9.3.1 Wyłączniki pływakowe
Po wybraniu wyłączników pływakowych należy je przymocować
do rurki, która może być podnoszona i wyciągana ze zbiornika.
Umożliwia to łatwą regulację wyłączników pływakowych.
Należy zwrócić uwagę, że dolny wyłącznik
pływakowy (czujnik wyłączenia) musi wyłączyć
pompę, zanim poziom cieczy w zbiorniku spadnie
RADA
poniżej minimalnego poziomu pracy pompy.
Patrz instrukcja montażu i eksploatacji pompy.
A
B

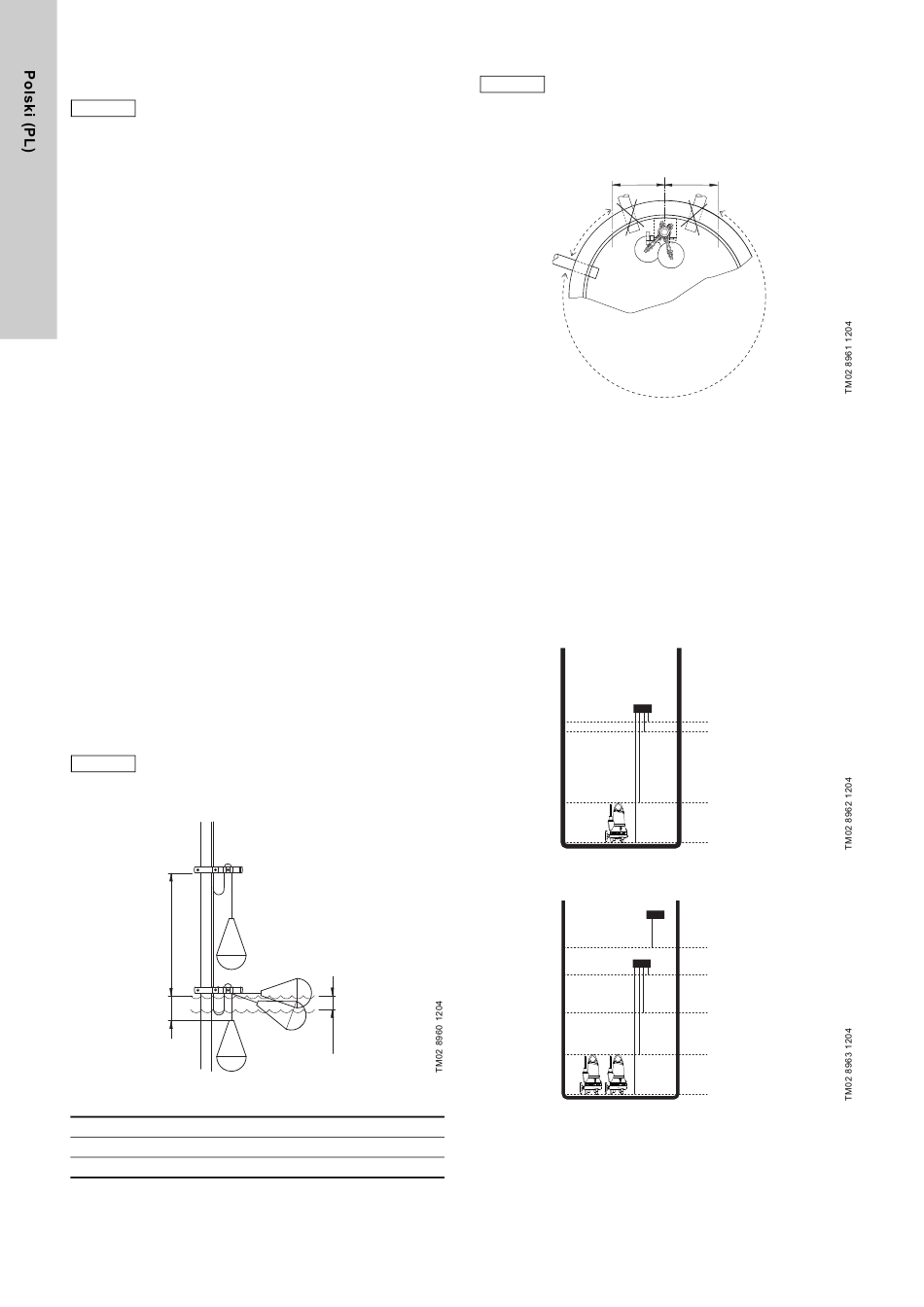

Rys. 28 Regulacja wyłączników pływakowych
A Min. 300 mm
B 50 do 100 mm
C Zakres dezaktywacji 110 mm
126
, zewnętrzny sterownik
C
Odległość B nie może być zbyt duża, gdyż
UWAGA
wyłącznik pływakowy może zostać zablokowany
pomiędzy innymi elementami instalacji.
Wlot do zbiornika nie może znajdować się w obszarze
pokazanym na rysunku 29, gdyż może to zakłócać
funkcjonowanie wyłącznika pływakowego.
200
Rys. 29 Lokalizacja wlotu
9.3.2 Elektrody
Jeśli do pomiaru poziomu stosowane są elektrody, należy zwrócić
uwagę, że są one dostarczane w standardowych długościach
(1 m). Podczas montażu należy dostosować ich długość tak, aby
aktywowały się przy właściwych poziomach cieczy.
Jeśli jest to możliwe, należy odgiąć poszczególne elektrody, aby
były jak najdalej odsunięte od siebie, dzięki czemu papier i inne
podobne elementy nie będą osadzały się między elektrodami i nie
będą zakłócały sygnału.
Kiedy elektrody zostaną skrócone do odpowiedniej długości,
należy odsłonić od 10 do 15 mm końca elektrody.
Do elektrod dołączony jest kabel o długości 10 m.
Rys. 30 Elektrody w zbiorniku z jedną pompą
Rys. 31 Elektrody w zbiorniku z dwiema pompami
200
Alarm: 32
Załączenie: 22
Poziom wyłączenia
zależy od typu
pompy
Wspólny: 11
Alarm: 42
Załączenie : 32
2
Załączenie : 22
1
Poziom wyłączenia
zależy od typu
pompy
Wspólny: 11
